Обзор бытового вытяжного вентилятора Soler&Palau SILENT 100 CHZ SILVER DESIGN
Содержание
Содержание
Вентиляция некоторых бытовых помещений крайне необходимая вещь. Ванные комнаты зачастую оборудованы просто пассивной вентиляцией, которая не способна справиться со своей задачей. Наилучшим вариантом будет установка вытяжного вентилятора.
Модель вентилятора SILENT 100 CHZ SILVER DESIGN от испанской компании Soler&Palau упростит манипуляции пользователя за счет автоматизации рутинных действий. Вытяжной вентилятор может запускаться по таймеру, в зависимости от уровня влажности, и при включении света.
Технические характеристики
Упаковка и комплектация
Вентилятор поставляется в картонной коробке с цветной полиграфией. По бокам коробки множество информативных изображений, но подробных технических характеристик нет.
В крышке имеется окно с прозрачной вставкой для демонстрации части внешнего вида крышки вентилятора.
В комплекте находится сам вентилятор, декоративная крышка. Цветную вставку, закрывающую индикатор можно заменить, в комплекте имеется синяя, красная, оранжевая и зеленая.
Для настенного монтажа имеются четыре дюбель-гвоздя.
Также в комплекте подробная иллюстрированная инструкция на нескольких языках.
Внешний вид
Вентилятор и его двигатель вставлен непосредственно в патрубок для вывода воздуха. С лицевой стороны находится квадратный корпус, в котором находится электронная часть и клеммы для подключения питания.
Сверху корпус закрывается защитной декоративной накладкой в виде выпуклой крышки из глянцевого серебристого пластика. По заказу данную крышку можно приобрести любой расцветки или дизайна.
Корпус вентилятора полностью выполнен из белого ABS-пластика.
На крышке, по правому краю вставлена узкая полоса из цветного полупрозрачного акрила, она демонстрирует индикацию при работе. В нижней части указана модель.
Под крышкой, на корпусе, мы видим прорези для датчика влажности. В двух направляющих для крепления крышки вкручены винты, еще в одном узкое отверстие для вставки выступа светоотражающей полоски.
С тыльной стороны корпуса мы видим четыре отверстия для монтажа изделия к стене и круглое отверстие закрытое резиновой заглушкой. Через данную заглушку будет продеваться кабель подвода питания, вдоль корпуса имеется углубление для укладки данного кабеля.
На выходном отверстии вентилятора находится обратный клапан, выполненный из полиэтилена, и закрепленный на двух штырьках.
Лопасти вентилятора широкие и короткие, размер ограничен посадочным отверстием. Всего 11 лопастей. Частота вращения 2400 об/мин. Шариковые подшипники рассчитаны на службу в течении более 3000 часов.
Сам двигатель крепиться на резиновые «сайлент-блоки» для уменьшения вибрации и уровня шума. Двигатель установлен однофазный с классом изоляции В, и со встроенной термозащитой. В работе двигатель потребляет всего 8 Вт, а максимальный расход воздуха составляет 85 кубических метров в час. Эта цифра достаточно скромная для вытяжных вентиляторов.
Конструкция
Сняв крышку корпуса мы получаем доступ к внутреннему строению. Здесь мы видим еще один элемент комплекта – пластиковая узкая отвертка. Она нужна для включения/отключения DIP-переключателей.
Так как у нас заявлена защита от пыли и влаги класса IP45, то все электронные компоненты закрыты крышками. Одна крышка закрывает три клеммы для подключения кабелей питания.
Вторая откидная крышка закрывает блок переключателей. Расположена она на пластиковом кожухе, закрывающем электронную плату.
Из-под кожуха выходит только датчик влажности, который располагается над прорезями в лицевой части корпуса.
На плате мы видим микросхему, руководящую интеллектуальным поведением вентилятора, конденсатор, и варистор на входе отвечающий за защиту.
DIP-переключатель состоит из восьми однопозиционных ползунков.
1. Включение функции «интервал»
2-3. Установка времени интервала – 4, 8, 12, 24 часа
4-5. Настройка гиростата – 60, 70, 80, 90%
6-7. Настройка таймера задержки включения – 1, 5, 15, 30 минут
8. Таймер задержки включения.
Варианты подключения питания к клеммам схематично изображены на крышке их закрывающей. Как видим заземление не требуется. Можно подключить вентилятор непосредственно к сети или через лампочку и ее выключатель, последний вариант дает больше возможностей.
Интеллектуальные функции
Вентилятор SILENT 100 CHZ DESIGN отличается от подобных систем своими возможностями по автоматическому проветриванию помещения. Здесь нет модного Wi-Fi управления, достаточно запрограммировать его поведение соответствующими DIP-переключателями.
Также все действия можно комбинировать между собой.
Если не задействовать переключатели, то вентилятор будет вращаться при подаче напряжения и также отключаться, но такое его использование непродуктивно, все же вы заплатили за «умные» функции.
Самое простое, это включение при достижении в помещении определенного уровня влажности, выключиться вентилятор, как только влажность уменьшиться на 5-10% от заданного уровня. Если установлен таймер задержки выключения, то проработает еще на это время.
Если влажность всегда повышенная, то можно воспользоваться функцией «интервал», вентилятор будет включаться и отключаться регулярно через заданный промежуток времени. Также данная функция будет востребована, когда нужно проветривать помещение независимо от влажности.
При подключении вентилятора совместно с включателем лампочки, он будет запускаться при его активации независимо от влажности, и отключаться после выключения лампочки через указанное время таймера отключения. Впрочем, данный выключатель можно встроить и без лампочки, для принудительного запуска вентилятора при необходимости, в не зависимости от его автоматических настроек.
Тестирование
Тестирование устройства будет состоять из нескольких этапов.
Для начала проверим заявленный параметр – уровень шума. Вентилятор, не вмонтированный в стену, с расстояния 2 метра демонстрирует уровень шума в 42 дБ. При монтаже в стену уровень шума, естественно, снижается до 36 дБ с этого же расстояния. Это уже вполне комфортный уровень. Как видим, шум будет зависеть и от характеристик стены, его покрытия и от конструкции вентиляционного отверстия, в которое монтируется вентилятор.
Далее проверим работу вентилятора в автоматических режимах. С временными интервалами прибор справляется отлично, разница по часам укладывается в одну минуту.
Для мониторинга влажности будем использовать внешний датчик Ea2 SR111 для метеостанции Ea2 ED609. Данный датчик удаленно демонстрирует как влажность, так и температуру в помещении.
На уровень влажности датчик вентилятора настроен достаточно точно, разница с показаниями метеостанции составила от 2-х до 5%.
Для тестирования эффективности вентилятор был установлен в бане, объем помещения составил 17.5 кв. м. Температура в помещении незначительно превышала рабочую температуру вентилятора в 40 0 С. Для понижения влажности с 80 до 60% вентилятору потребовалось всего 15 минут.
Заключение
Модель вытяжного вентилятора Soler&Palau SILENT 100 CHZ SILVER DESIGN является отличным современным решением для установки в ванную комнату. Важной характеристикой является возможность автоматической работы без участия пользователя. Плюс у данного вентилятора красивый дизайн и малошумная работа. Также наши тесты показали высокую эффективность в работе.
Единственным сдерживающим фактором при покупке может быть цена, система с интеллектуальным управлением стоит в четыре, пять раз дороже своих собратьев с ручным управлением. Зато он всю заботу о состоянии помещения берет на себя.
Пошла жара! О каких функциях современного вентилятора нужно знать перед его покупкой
В Россию пришла жара. Карантин постепенно снимается, но многие продолжают работать из дома. В душном помещении, где нет даже вентилятора, с утра сложно почувствовать бодрость даже после чашки крепкого кофе. Выход один — стать счастливым обладателем современного вентилятора. Рассказываем, как его выбрать в 2020 году.
Домашние вентиляторы делятся на три большие группы: осевые, вертикальные и безлопастные. Именно с типом механизма и рекомендуем определиться в первую очередь. Далее стоит обратить внимание на мощность, способ установки, уровень шума и, наконец, тип управления. Расскажем про все нюансы в каждой категории по порядку.
Карлсон, который не живёт
Самый распространённый вариант вентиляторов — осевой. В простонародье — просто «карлсон». Представляет из себя ногу и прикреплённый к ней перпендикулярно трёхлопастный двигатель с пропеллером. Головка даже в самых дешёвых моделях зачастую поворотная. За счёт неё увеличивается площадь обдува. Стоит обратить внимание на угол поворота.
Мощность играет самую важную роль — от неё зачастую прямо пропорционально зависит эффективность устройства. Последняя измеряется в кубометрах в час. Например, от 100 куб. м/ч на минимальной скорости до 200 куб. м/ч на максимальной. Эта информация указывается в руководстве по эксплуатации. Как понять, какой подойдёт именно вам? Есть мнение, что подходящая эффективность на минимальной скорости рассчитывается по формуле V*3, где V — объём помещения, под которое подбирается климатическое оборудование.
Способов установки в случае с осевыми вентиляторами бывает три: напольный, настольный и потолочный. Первый вариант — самый распространённый и самый проблемный. Напольные вентиляторы занимают много места и представляют из себя далеко не самую устойчивую конструкцию, что при наличии маленьких детей важный фактор. Настольный вариант — компактный и более устойчивый, но, как правило, менее мощный. Потолочный — самый лучший в плане экономии пространства, но самый сложный с точки зрения монтажа.
Уровень шума зависит от мощности. Поэтому нужно балансировать эти показатели. Особенно если вентилятор выбирается в том числе и для спальни. Стоит обратить внимание и на вибрацию, которую создаёт устройство. Уровень шума тоже указывается в техпаспорте. Но иногда производитель хитрит и указывает количество децибелов только для минимальной скорости.
10–30 дБ — это громкость шёпота и ветра;
40–65 дБ — громкость человеческой речи;
70–80 дБ — громкость оживлённой улицы.
Старайтесь держаться в рамках 60–65 дБ.
С управлением тоже не всё так просто. Самые доступные модели идут с механическими кнопками. Они ничего, но довольно шумные и дают выработку. К тому же в таких моделях не всегда наличествует полноценный таймер. А эта опция очень важна, ведь оставлять обдув (например, на ночь) не очень безопасно.
Драгоценный мусор. Ни за что не покупайте эту бытовую технику даже со скидкой
Модели среднего класса обычно имеют не только кнопки, но и экран. На последний может выводиться не только время или номер скорости, но и температура в помещении, если имеется таковой индикатор. Пульт дистанционного управления — обычное дело для дорогих моделей. Премиальные же вентиляторы и вовсе управляются со смартфона. В приложении можно даже настроить персональную программу работы: угол поворота, время для каждой передачи и т.д.
— слабая защита подвижных элементов.
Цены: от 1000 рублей (механическое управление, поворотный корпус) до 10 000 рублей (сенсорные кнопки, дисплей, пульт ДУ, программируемые режимы).
Стоит — значит, дует
Вертикальные вентиляторы иногда ещё называют колонными. Поскольку они представляют собой столб с маленькими отверстиями, через которые, к слову, едва ли пролезет детский палец. Работают колонные вентиляторы по принципу роторных воздушных обогревателей. Устройство всасывает воздух, разгоняет его по корпусу и выдавливает. Считаются эффективнее осевых, поскольку имеют большую площадь обдува и меньшую температуру воздуха на выходе.
Принцип подбора мощности такой же, как у осевых вентиляторов. Способов установки несколько. Самый распространённый — вертикальный, когда столб ставится на пол. Проблемы те же: занимает место и может упасть. Впрочем, громоздкость часто маскируется привлекательным дизайном, который на ура вписывается во многие интерьеры. Есть варианты, которые кладутся на пол. Ими пораниться уже сложнее, но вот места они занимают больше. Наконец, лучший вариант — настенный. Однако придётся заморочиться с монтажом.
Технологии. Главное по теме
Помогают, но не вам. Как консультанты «Эльдорадо», «М.Видео» и DNS наживаются на нашей невнимательности
Драгоценный мусор. Ни за что не покупайте эту бытовую технику даже со скидкой
Колонные вентиляторы довольно шумные. Они громче осевых как минимум из-за того, что воздух под большим давлением проходит через меньшие отверстия. С типами управления всё то же самое: чем дороже, тем больше опций и удобнее интерфейс.
Цены: от 2500 рублей (механическое управление, поворотный корпус) до 18 000 рублей (эстетически приятный дизайн, высокая мощность, пульт ДУ, программируемое управление).
Безлопастные вентиляторы являются, пожалуй, самым новым веянием на рынке домашнего климатического оборудования. Ещё их иногда называют умножителями воздуха, вентиляторами Дайсона. Да-да, в честь того самого Дайсона, что продаёт футуристичные фены, пылесосы и лампы по цене смартфонов и ноутбуков Apple.
В безлопастных вентиляторах, как несложно догадаться, нет пропеллера. Воздух нагнетается по принципу турбины: всасывается через дырки в основании, разгоняется по корпусу и выбрасывается через узкую прорезь в кольце. В результате позади кольца образуется зона низкого давления, воздух автоматически затягивается в пространство внутри круга. Следствием этих инженерных извращений являются космические объёмы воздуха, которые безлопастный вентилятор приводит в движение, — сотни литров в секунду.
Типов установки два — напольный и настольный. В первом случае кольцо имеет форму эллипса, а сама конструкция представляет из себя нечто вроде башни. Во втором — обдув чаще всего круглый. И то и другое требует места. У некоторых компаний уже есть прототипы потолочных вариантов, но, насколько нам известно, на массовом рынке их ещё нет.
Холодильник и телевизор обойдутся дешевле, если не платить за бесполезные функции. Вот 7 примеров
Неоспоримым достоинством безлопастных вентиляторов является абсолютная безопасность. Ведь в них банально нет открытых или даже видных вращающихся элементов. Шумят обсуждаемые агрегаты заметно. Особенно на больших скоростях. Но не сильнее, чем климатическое оборудование колонного типа.
По управлению тоже ничего нового не скажем. Есть варианты с механическими панелями управления, а есть с сенсорными. Дисплеи также встречаются. Пульты дистанционного управления имеются.
Самый большой недостаток безлопастных вентиляторов — цена. Особенно если смотреть в сторону бренда, названного в честь изобретателя данной технологии. А не смотреть в её сторону сложно, поскольку очень редкий конкурент предлагает альтернативные модели.
Цены: от 10 000 рублей (сенсорное управление, настройка позиций) до 60 000 рублей (обогрев, увлажнение и очистка воздуха, отменный дизайн).
Как видите, в каждой категории разброс по ценам просто огромный. Глаза разбегаются. Однако мы рекомендуем собрать волю в кулак, отсечь все дополнительные опции и сосредоточиться на самых важных.
А именно: какого бы типа вентилятор вы ни выбрали, он обязан иметь настраиваемый таймер, надёжную защиту от соприкосновения с подвижными элементами, а также мощную подставку.
Всё это помимо комфорта обеспечит потребителю ещё и безопасность. А безопасность — главное.
Кулер в Teyes SPRO Plus и впечатления об использовании
На синем проводе так прямо и написано «Фан повер сопли» (Fan power supply).

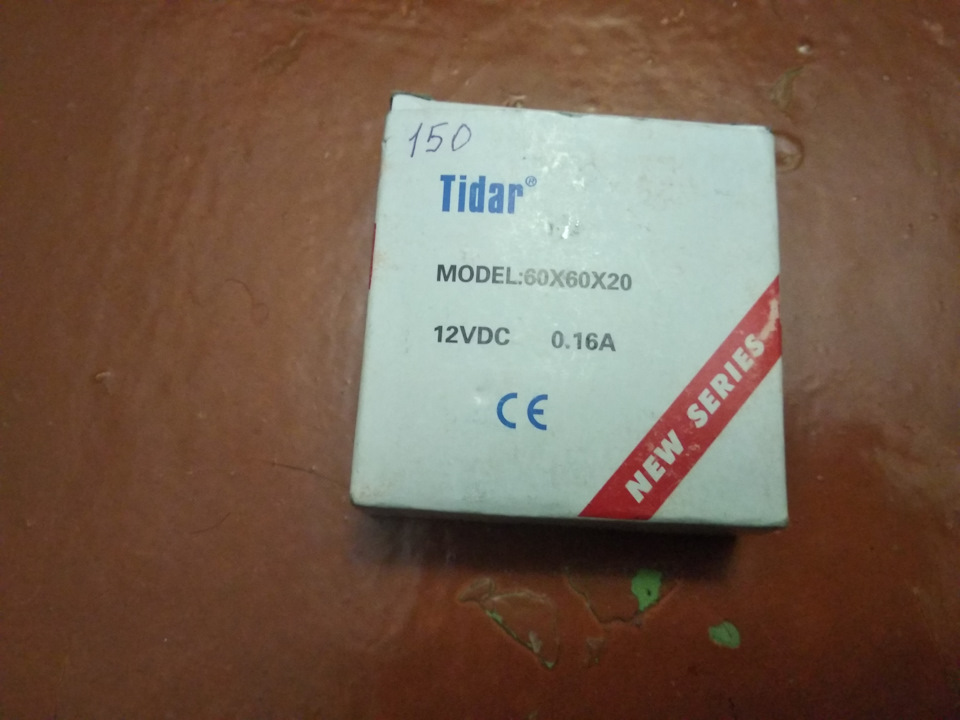

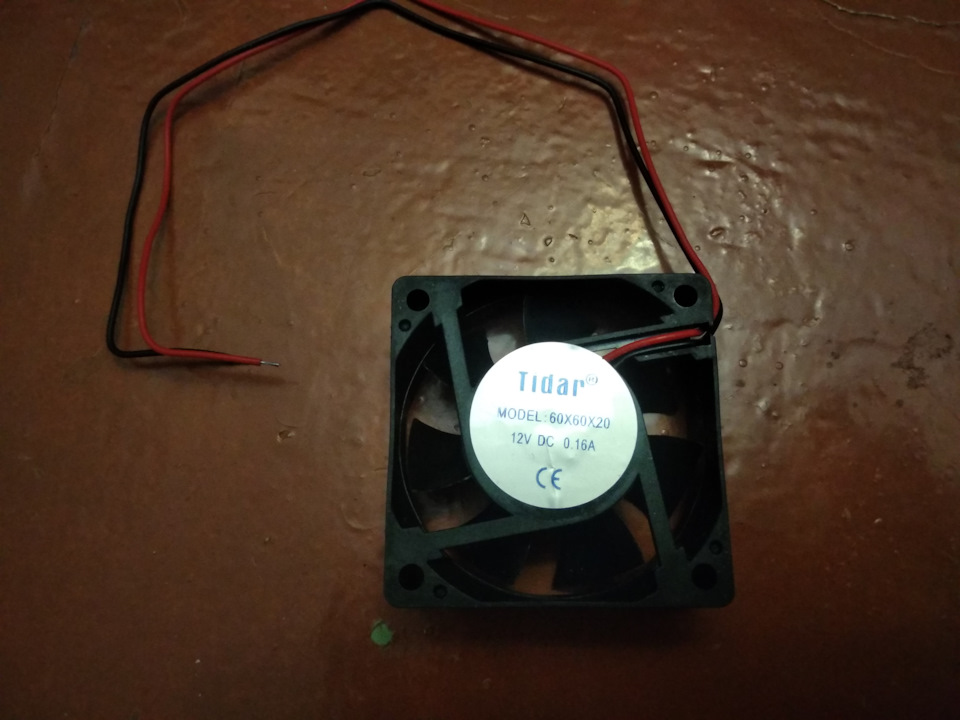

Где-то на просторах интернета, можно подсмотреть, что штатный кулер на Teyes — 12v / 0,20 A, однако именно с такими характеристиками я не нашел, и так как в технике я не разбираюсь, то на местном мини-радиорынке купил вентилятор со схожими характеристиками 12v / 0,16 A. И так сойдет, наверно.

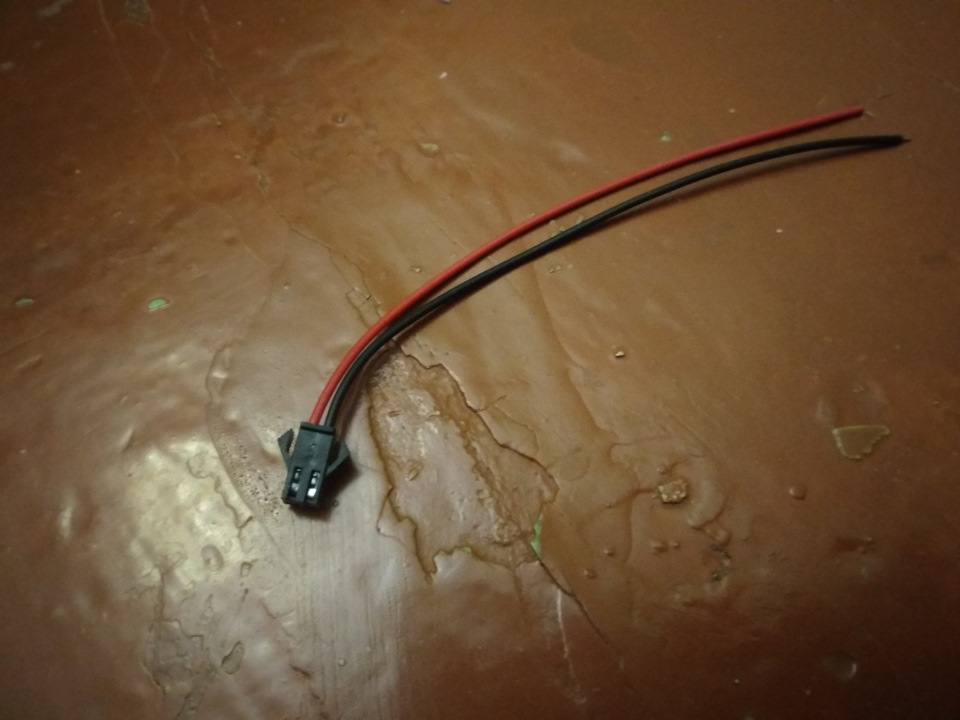

Тут же на рынке я купил разъем

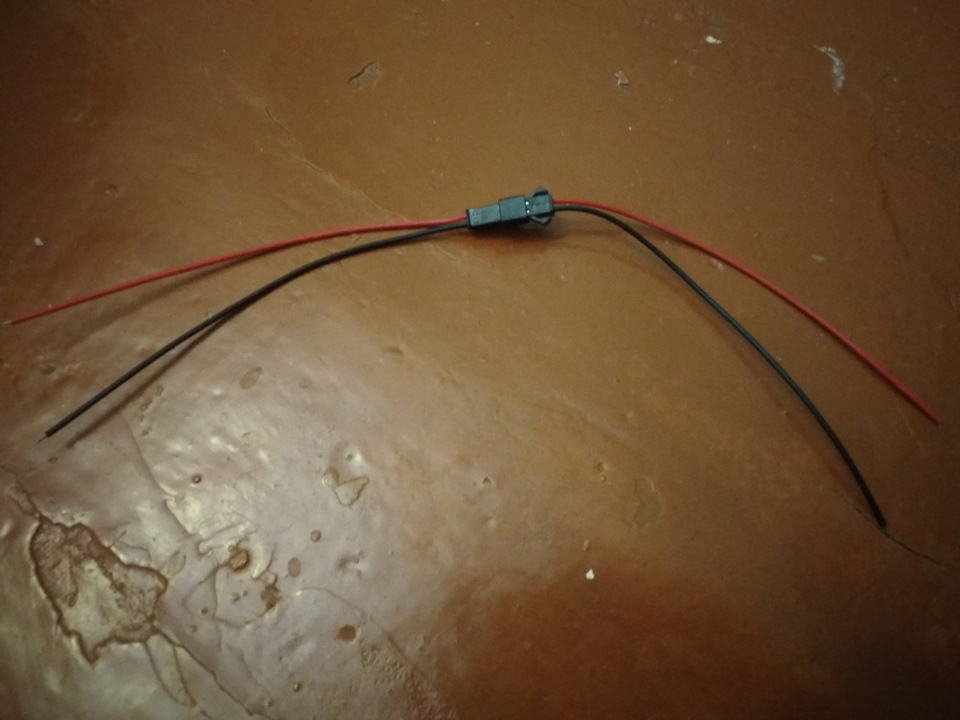

Как раз подходит к разъему, к разъему который приехал вместе с магнитолой.
Пытаемся паять, потом изолируем соединение термоусадочной трубкой…
Потом чтоб не болталось заматываем изолентой (синей, к сожалению, не было)…

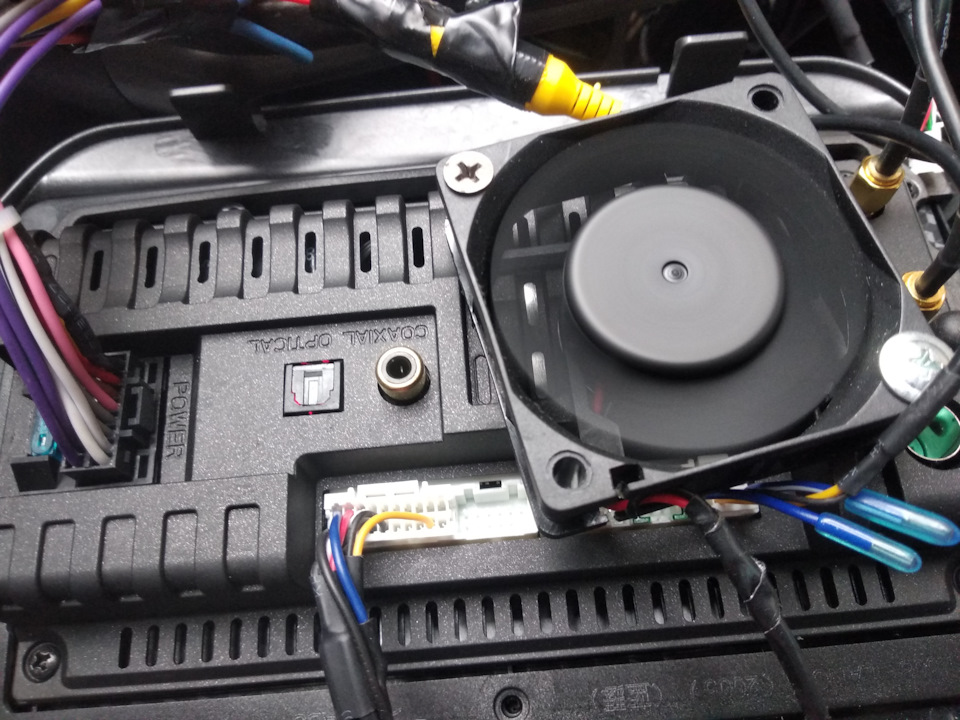

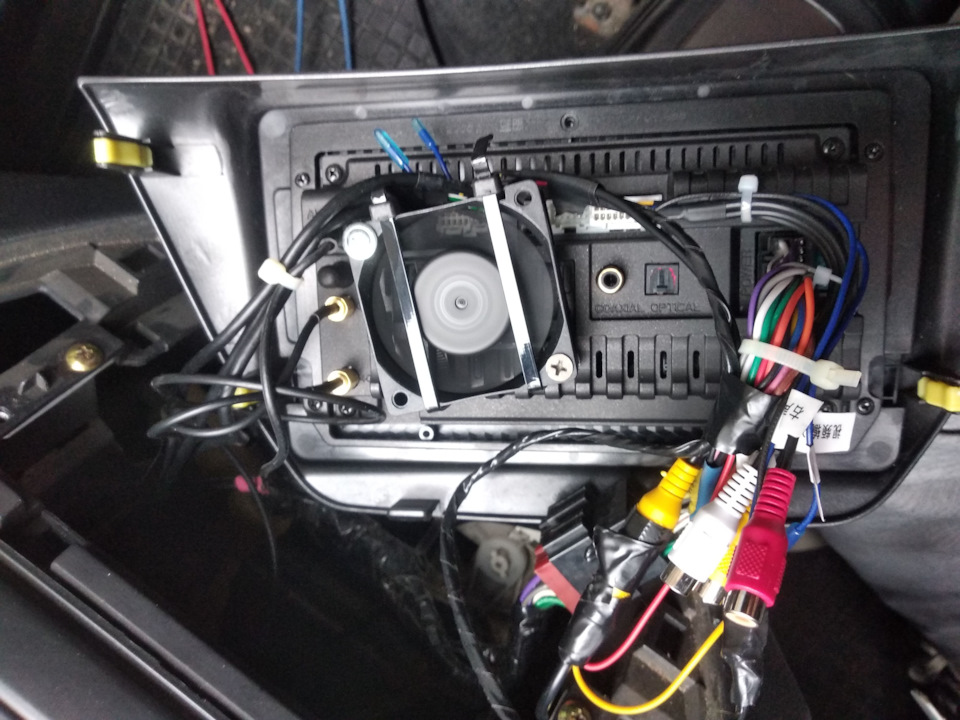

Кулер аккуратно прикрутил саморезами, держится хорошо, и главное крутится! Саморезы вкручивал в имеющиеся вентиляционные отверстия, никакого варварства и лишних дырок.
Стяжки сделал исключительно с целью защиты вентилятора, чтобы туда что-нибудь случайно не залезло.
Ну и все, закрываем. Все работает, почти штатно.
Когда устанавливал, посчитал логичным, что кулер должен дуть внутрь магнитолы, тем самым охлаждая процессор.
Также сначала считал тов. Urgen12, который в комментариях сообщил, что вентилятор должен «Задувать должен во кишки ГУ», собственно куда он у меня и дует… Однако позже все же им же было установлено, что на «Teyes CC3 4+64 штатный куллер дует наружу, то есть высасывает из платы».
Тоже подтвердил badMADmike, который с приложением фото в комментариях сообщил, что штатный кулер cc2+ гонит воздух из магнитолы.
У меня на ноутбуке дома, кстати, кулер тоже гонит воздух наружу… Так что у меня сделано не правильно, возможно переделаю, а скорее поставлю на магнитолу второй кулер, который будет выдувать. Потому что не смотря на один вентилятор летом магнитола нагревалась некисло… Крым, тут у нас летом жарковато…
Так что пусть будет два, как у тов. Urgen12:

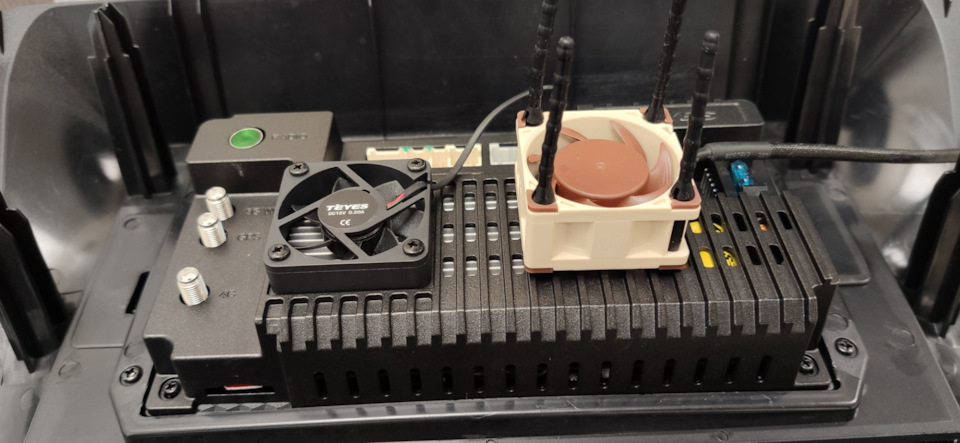

Фото двойного охлаждения от Urgen12.
P.s. спустя примерно месяц, после нового года, выяснил, что кулер перестал работать, будем разбираться… Проблема установлена и решена — вентилятор перестает крутится если выключить питание усилителя в заводских настройках магнитолы.

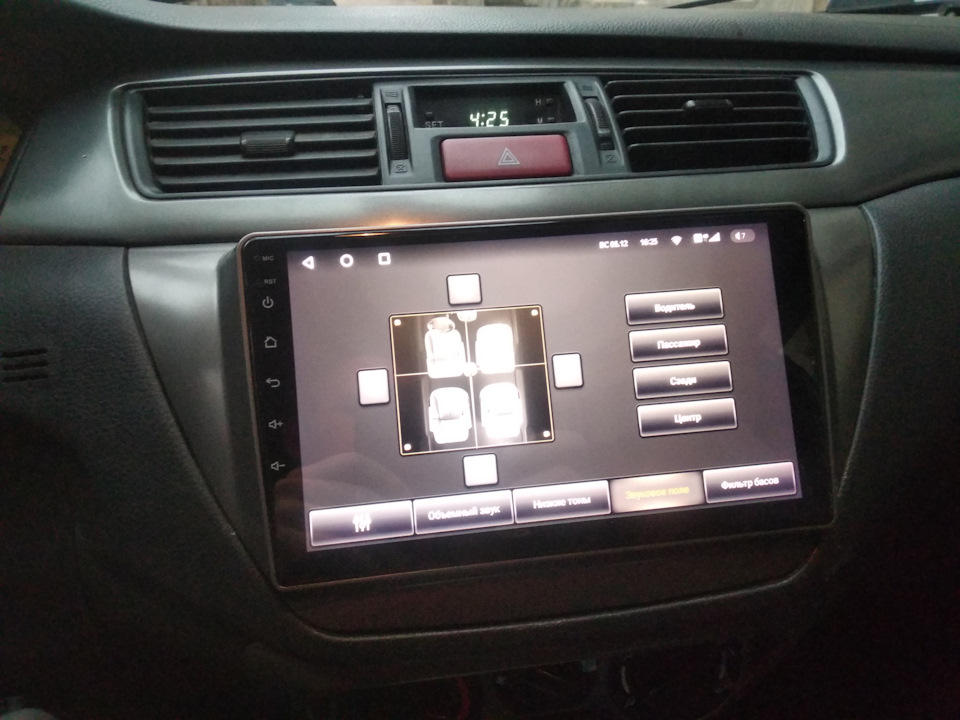

Ну, заодно опишу первые впечатления по итогам месяца полугода пользования магнитолой.
С удовольствием пользуюсь камерой заднего хода. Очень удобно парковаться, сейчас стало рано темнеть, в темноте не страшно сдавать назад, раньше приходилось открывать задние стекла — тонировка мешала ориентироваться при движении задним ходом в темноте.Теперь смело сдаю назад, камера отличная, в темное время суток, все хорошо видно.
Удобно пользоваться навигатором с голосовым вводом. Не отвлекаешься от дороги, когда вводишь адрес.
Раньше навигатор был в телефоне, который имел тенденцию садится, без зарядки, то провод отходил, то я его вообще дома забывал.
Установил Hud Speed, который сразу включаю, как сажусь в машину, теперь у меня в прямом эфире информация о камерах, стал экономить на штрафах.
В связи с подключением бортового компьютера Multitronics MPC-810, экран Teyes используется для отображения информации с БК.
Иногда, когда приходится долго сидеть в машине, пользуюсь магнитолой, как обычным планшетом, ну там мультики посмотреть, новости почитать, на Драйв2 зайти).
Для соревнований по автозвуку, скорее всего эта магнитола не предназначена, но лично меня звук полностью устраивает.
При изготовлении TEYES SPRO PLUS/СС2 используют два вида усилителей — TDA 7851 или TDA 7838, каждый из которых вроде имеет одинаковую производительность (раньше на оф.сайте писали только про TDA 7851). Характеристики TDA 7851 я нашел и все хвалят качество звука, а про TDA 7838 что-то не особо много написано, кроме того, что он хуже по звучанию.
Какой именно у меня стоит я пока не разобрался.
У меня стоят штатные колонки и их звучание мне нравится. А теперь стоят еще и штатные твитеры.
А так звук мне нравился и на старой магнитоле Pioneer DVH-P430UB, с которой я проездил уже лет 10, она еще на моей 99-й стояла и на новой Teyes нравится тем более.
В плане скорости обработки программ — ни разу не висла, не подтормаживала. Однозначный жирный плюс.
Радио я не пользуюсь, по этому ни чего про него сказать не могу, кроме того, что оно есть. Но отзывы про радиочип NXP 6686 исключительно положительные, так пишут про качественное стерео и чувствительность, а так же про то, что.данный чип устанавливают в штатные ГУ BMW X6 и других солидных автомобилей.
Из минусов магнитолы могу отметить, что всю музыку, которая была на флешке — перемешало, пока не могу понять почему и как сделать, что бы все играло подряд, как записано на флешке. Потом забил на это дело.
С учетом того, что я не особо хакер, то поначалу возникали обычные для меня проблемы с установкой и использованием тех или иных программ, как они у меня возникают на ноутбуке или на телефоне. Но тут дело все же скорее всего во мне, а не в магнитоле. Хотя на днях, например, перестал работать Play Market, пришлось сбрасывать магнитолу до заводских настроек, что бы он снова заработал. А в итоге установил APK Pure, он почему-то в отличие от Play Market работает без сбоев.
Ну и в целом со временем, когда я все нужные программы установил, вопросов по поводу установки сторонних приложений, ну и к Teyes в целом, больше не возникает. Она просто работает и все.
В общем плюсы однозначно перевешивают минусы, спустя полгода использования все так же к покупке однозначно рекомендую.
