Секреты подключения и настройки автоусилителей
Правильная настройка усилителя — залог его качественной работы. Без специальных знаний выполнить её не просто. Если у вас небольшой опыт в настройке музыкальной системы в машине или вы вообще впервые взялись за это, то вам пригодятся данные советы.
Вы решили улучшить звучание системы в машине и купили усилитель. Теперь надо разобраться, как его правильно подключить к магнитоле и акустике, а затем настроить, чтобы добиться лучшего качества звучания. Ряд действий надо выполнить перед первым включением усилителя и затем правильно его отрегулировать.
Настройка перед первым включением
Прежде чем включить усилитель, важно произвести его предварительную настройку. Это можно сделать ещё на не установленном усилителе, зная состав компонентов аудиосистемы:
1) регулятор Gain или Level должен быть на минимуме;
2) фильтр LP для сабвуферного канала должен быть включен предварительно на 80 Гц, а фильтр Subsonic можно выставить на 20-30 Гц, если используется сабвуфер в фазоинверторном корпусе;
3) фильтр HP предварительно выставляем в положение Full для дверных динамиков или в задней полке, а если усилитель будет подключен к маленьким динамикам 8-10 см в торпедо, тогда включаем HPF на 120 Гц;
4) при использовании усилителя в поканальном режиме фильтр HP для твитеров и LP для мидбасов должны быть включены предварительно на 4 кГц;
5) переключатель Hi\Low Level должен соответствовать виду подключения. Если на усилитель будет приходить сигнал с акустических проводов, тогда нужно установить регулятор в положение Hi Level. Если сигнал взят с линейных выходов магнитолы, тогда регулятор выставляем, соответственно, в положение Low Level;
6) басбусты и эквалайзеры должны быть выключены на этапе предварительной регулировки;
7) на усилителях, оснащённых селектором входов, можно обойтись без Y-разветвителей. Например, переключив селектор входов в положение 2CH (копировать сигнал с двух RCA входов на все остальные каналы), можно подключить 5-канальный усилитель к магнитоле, имеющей всего одну пару линейных выходов. Но при использовании всех линейных RCA входов надо не забыть выключить селектор, иначе пропадёт возможность регулировки звука с магнитолы.
Как правило, все регуляторы усилителей «утоплены» в корпус, чтобы избежать случайных изменений настроек, а в некоторых моделях регулировочная панель скрыта съёмной крышкой.
Включаем усилитель и, в первую очередь, смотрим на индикатор подключения — красный он или зелёный. Если вы все правильно подключили и никакой усик из проводки не замкнул, тогда индикатор будет светиться зеленым цветом, а если что-то не так — красным. Начинать настройку можно только в первом случае. Если индикатор красный — найдите неточность в подключении и устраните ее.
Сперва настраиваем входную чувствительность (регулятор Gain или Level). Для этого на магнитоле с выключенными эквалайзерами и тонкомпенсацией (LOUD) добавляем уровень громкости до появления клипированного сигнала (шума, «хрипа» и т. п.). А затем возвращаем немного «назад» регулятор громкости, чтобы слышимые искажения исчезли. Оставляя звук на данном уровне громкости, переходим к регулятору усилителя Gain или Level и так же находим на слух крайнее громкое неискажённое звучание фронтальной акустики. Повторяем ту же процедуру с уровнями остальных каналов и подгоняем их под заданный в начале уровень громкости фронтальной акустики.
В поканальном режиме настраиваем неискажённый звук в первую очередь для пищалок, так как они тяжелее переносят клиппирование усилителя.
Использовать или нет HPF для дверных динамиков 165 мм или овалов в задней полке, определяем на слух. По теории, в аудиосистемах с сабвуфером нужно разгружать динамики от низкого баса, чтобы они чище воспроизводили средние частоты и чтобы ограничить ход диффузора. На практике в некоторых системах низкие частоты кажутся неестественными с HPF. Возможно, при отключении фильтра басы станут более плотными, убедительными и т. п.
Применение басбуста среди профессиональных настройщиков звука считается не рациональным как для динамиков, так и для сабвуфера. Басбуст увеличивает, как правило, частоту 40 Гц. Динамики с гораздо меньшим ходом диффузора в сравнении с сабвуферным ходом не способны громко и чисто воспроизвести эти частоты, а сабвуфер, играющий только одну ноту, мягко говоря, подойдёт не для всех стилей музыки. Фильтр сабсоник применяется для сабвуферов с фазоинвертоным оформлением. Если в закрытом объёме чрезмерный ход диффузора тормозит сжатый воздух, то в корпусах с трубой тормозить ход диффузора будет только сабсоник. Обычно этот фильтр выставляют на частоте немного (на несколько Гц) ниже настройки фазоинвертора используемого сабвуфера.
Как видим, процесс подключения и начальной настройки усилителя не такой простой, как с обычным усилителем в стереосистеме. Тем не менее, если следовать приведенным советам и инструкции к устройству, то у вас все получиться.
Что такое Full в усилителе?
Что такое Bass EQ?
Бассовый эквалайзер, подъем уровня НЧ сигнала в выбранной полосе частот.
Что значит Full на усилителе?
X-over — переключатель фильтров. Присутствует в случае, когда у усилителя не предусмотрена регулировка для каждого фильтра в отдельности. HPF — режет снизу, LPF — режет сверху, Full / Flat — фильтры отключены.
Что такое в усилителе subsonic?
Сабсоник — фильтр инфранизких частот, т. е. фильтр, срезающий всё ниже 17-20Гц. … амплитуда (ход) диффузора на этих частотах очень велика и велика вероятность удара катушки.
Что такое Phase на усилителе?
Верхний переключатель » PHASE » нужен для согласования фазы сабвуфера с фронтальными динамиками, у него две позиции в этом усилителе, при включении динамик меняет фазу на 180 градусов. … Устанавливаем значение » LEVEL» на усилителе так, чтобы сабвуфер стало слышно, при этом следим за ходом динамика.
Что такое Bass Boost зачем он нужен?
Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
Что такое Gain?
Gain или коэффициент усиления – это соотношение выходной мощности и входной мощности сигнала. В области видеонаблюдения данный параметр подразумевает любое уменьшение или увеличение электрического сигнала.
Для чего нужен Сабсоник?
На многих фонокорректорах имеется кнопка, включающая так называемый Subsonic-фильтр (фильтр инфранизких частот). … Как следует из названия, этот фильтр служит для подавления сигнала на самых низких частотах – со значения 15-20 Гц и до 0 Гц.
Что значит на усилителе Flat?
LPF (Low Pass Filter)
Если вы подключаете сабвуфер и он расположен в багажнике то частота настройки фильтра должна быть не выше 70Hz, иначе велика вероятность того, что звук сабвуфера будет локализованным (вы будете слышать сабвуфер сзади, отдельно от всей музыки).
Что такое Phase на сабвуфере?
PHASE SWITCH «Переключает фазу на 180º без искажения выходного сигнала. Используется в зависимости от местонахождения субвуфера и расстояния до сателлита. В стандартном случае (сателлит расположен над субвуфером) правильным положением является 0 º.
Как настроить усилитель (Gain, LPF, HPF)
Содержание:
Настройка усилителя | основы
Настройка усилителя для сабвуфера и остальной аудиосистемы может поставить новичка в тупик. Утонченная настройка — дело не простое и требует большого опыта или помощи профессионала.
На этой странице мы разберем основные, базовые настройки — чтобы у вас ничего не сгорело, сабвуфер не пытался отыгрывать скрипку и все было на своих местах.
HPF / LPF (ФВЧ / ФНЧ)
Hight pass filter (HPF), он же фильтр высоких частот (ФВЧ) — отфильтровывает (отсекает) низкие частоты, оставляя высокие.
При настройке сабвуферного усилителя установите регулятор примерно на 20 Hz, чтобы отсечь инфразвук и не тратить энергию, так как вы все равно его не услышите. Для среднечастотных динамиков HPF выставляется в районе 80 Hz, чтобы убрать диапазон низких частот, для которого динамик не предназначен и не сможет его отыграть. Если у вас выделены отдельные каналы или даже отдельный усилитель для твиттеров (пищалок) — HPF выставляется в районе 3000 — 5000 Hz в зависимости от модели, что бы не спалить их.
Все приведенные цифры являются примерными, для получения более точных и безопасных значений изучите характеристики ваших динамиков!
Low pass filter (LPF), он же фильтр низких частот (ФНЧ) — противоположен HPF и срезает верхние частоты, оставляя нижние.
Для сабвуферов устанавливается в районе 50-80 Hz в зависимости от типа оформления (ЗЯ, ФИ, и т.п.), чтобы отсечь частоты, для которых сабвуфер не предназначен. Аналогично и со среднечастотниками, для них режьте в районе 1400-1600 Hz.
Если есть возможность, то можно ограничить твиттеры на 20 000 Hz, но это не обязательно.
Gain \ Level
Gain (чувствительность) часто путают с громкостью, но это не совсем правильно.
Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.
Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.
Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:
Настройка гейна на слух (1 способ)
Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!
Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.
Настройка гейна на слух (2 способ)
Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.
Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (скачать синусы в разделе Загрузки). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.
Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите
Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.
Настройка гейна с помощью мультиметра или осциллографа
Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:
Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя.
Subsonic
Subsonic — это тот же фильтр высоких частот (HPF) на сабовых усилителях (часто на моноблоках) — отрезает инфразвук. Устанавливайте его по умолчанию примерно на 20-25 Hz. При углубленной настройке, сабсоник выставляется для предотвращения чрезмерного хода диффузора. Поочередно включаются синусы ниже частоты настройки корпуса сабвуфера и по наблюдению за величиной хода диффузора выбирается нужное значение.
Bassboost
Bassboost — повышает громкость на определенной частоте, как правило это 40-45 Hz. При использовании басбуста шанс спалить сабвуфер резко повышается, так как клипп наступает значительно раньше. В большинстве случаев bassboost не нужен и если вы новичек, то просто примите правило «Басбуст не трогать!»
Опытными людьми он может использоваться для увеличения полки АЧХ, чтобы вытянуть провалы в определенных частотах, но это уже глубокие настройки и эффект не всегда оправдает риск.
X-over
X-over — переключатель фильтров. Присутствует в случае, когда у усилителя не предусмотрена регулировка для каждого фильтра в отдельности. HPF — режет снизу, LPF — режет сверху, Full / Flat — фильтры отключены.
Регулятор фазы (Phase)
Регулятор фазы — является частью углубленной настройки — меняет фазу динамика. Бывает фиксированный переключатель 0 / 180° и регулятор 0° — 180°. Читайте отдельную тему: Фаза сабвуфера — правильная настройка.
Master/Slave
Этот переключатель используется при мостовом подключения моноблоков. Master устанавливается на усилителе, к которому подходят RCA («тюльпаны») от магнитолы, Slave ставится на подсоединяемом моноблоке.
Видео
Читать еще:
Полезный материал? Поделитесь, если так:Нажмите кнопку, чтобы поделиться материалом:
Делаем музыку в машине (part 4 — Как настроить)
Ну самое главное — готовых решений нет… можно описать только основу, от которой плясать по месту…
И так, у меня стоит комплект:
НЧ — Sundown Audio E15d2
СЧ — Alphard Hannibal X6L
ВЧ — Alphard Hannibal HLG-25NEO
ГУ — Pioneer DEH-80PRS
Усилитель — Kicx KAP47
Усилитель — Kicx QS-1.600
так как на данный момент у меня рупора сняты, СЧ сверху не порезаны (пищалки от старых мидов играют от колонки)
По поводу срезов я нарисовал.
На перспективу нарисовал пунктиром для 3-полосной системы. Они с ГУ не режутся! Для того чтобы их резать, устанавливаем усилитель из режима FULL в режимы HPF на канале для эстрадок и LPF для мид басов. Подключаются они через линейный Y-кабель.
т.е. 100гц(с мидбассом нужно ниже!) и 5кГц у нас режет ГУ, а усилитель делет сигнал на НСЧ и ВСЧ
надеюсь понятно описал =)))
и не забывайте, чем выше нижний срез, тем громче сможет отъиграть динамик!
т.е. СЧ порезанные на 80Гц будут играть бассовитее и тише, чем они же, порезанные на 125Гц
тоже самое и с рупорами!
Это один из поводов задуматься о переходе на 3х полоску, где мои X6L порежутся на 250Гц(это например), и добавиться НСЧ дин, который умеет и будет играть спектр 63-250Гц.
Тут я думаю все понятно, в 80 пионере все интуитивно выставляется, другое дело, это обычная магнитолла, в них как правило видны фильтры LPF(или SWF) и HPF где устанавливаются срез для саба и нижний срез для мида… Соответственно верхний срез для СЧ и нижний для ВЧ можно установить на усилителе (но мало какие модель имеют такой развитый кроссовер), поэтому в процессе подключения не забываем ВЧ подключить через кондер, срезающий низы, а СЧ дин оставляем с распущенными верхами! другого варианта нет…
Четвертое — LEVEL (GAIN). Заготавливаем тон генератор! Не важно через AUX, CD-track или BT-audio.
я юзаю приложения LoudSound из AppStore.
Внимание! Долго динамики в синусе не гонять!
Процесс весьма простой! откл НЧ и ВЧ дины, настраиваем сперва канал СЧ динамиков. Ставим на усилителе Gain в ноль, накручиваем громкость ГУ до искажений (до максимума на котором будем слушать) при тоне в 315гц. искажения этой частоты услышите. это резкий переход от 315Гц к 1000Гц. допустим на ГУ это громкость 43, опускаем ее на 40. Далее на усилке накручиваем Gain опять же до искажения, и немножко уменьшаем.
Туже операцию проделываем для буфера, на частоте 45Гц. при этом ВЧ рупора выключены!
По поводу рупоров отдельно отредакттирую запись. ибо еще не разбирался с с ними…

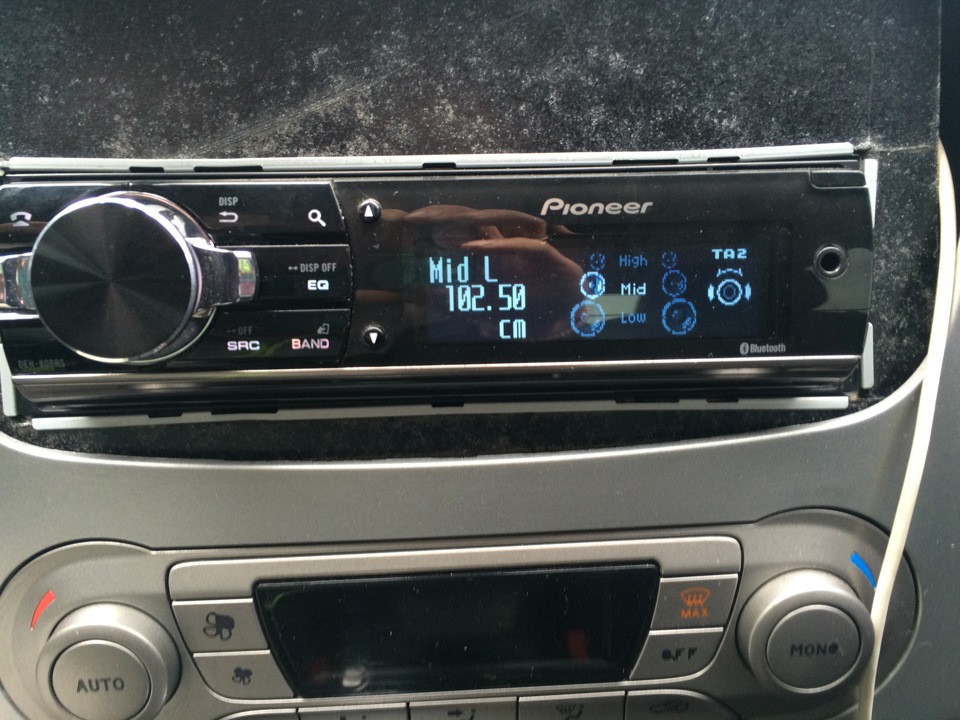

Пятое — у 80 пионера в комплекте 2 микрафона, берем его подключаем и жмем AutoEQ.
он сам настроит задержки. Также он сам выравнивает уровни между собой, т.е если у вас мега-мощный саб и штатные СЧ, то ГУ сама утихомирит саб, для гармоничности (можно в ручную потом выставить обратно так чтобы давило)
Программа минимум на этом закончена. ваши динамики играют то, что они должны играть(даже меньше).
И имейте ввиду, лучше обратиться к профессионалам, и за пару тысяч настроить, чем спалить методом тыка все свои ништяки)))))
Быстрая настройка аудиосистемы |; Audio Club; auto music collection | ВКонтакте
Эта настройка является безопасной для аудиосистемы, но не является абсолютно верной для всех аудиосистем. Дальнейшая регулировка производится под конкретную систему и слушателя.
Настройка магнитолы зависит от ее конкретной модели, здесь рассмотрим настройки которые есть практически на любой магнитоле.
1. Настройка магнитолы:
1.1 Bass Boost — ЗЛО! Забудьте про него! Ставим 0 или OFF
1.2. Loudness — тонкомпенсация, в системах с внешними усилителями сначала выставляем тонкомпенсацию, потом согласовываем уровни ГУ и усилителя, либо вообще не пользуемся этой функцией. Если ГУ и внешний усилитель согласованы по уровню и после включить тонкомпенсацию — возможно появление клипинга!
1.3. Эквалайзер — с помощью него можно компенсировать недостатки звучания системы, лично я изначально ставлю его полностью в 0, далее при выявлении недостатков звучания со временем корректирую звук. Здесь так же при увеличении определенных частот на внешнем усилителе возможно появление клипинга, об этом стоит помнить.
1.4. Sound Retriver и другие различные «улучшайзеры звука» — Как и в случае с тонкомпенсацией выставляются до согласования ГУ с усилителем, либо вообще не используем.
1.5. Кроссовер магнитолы: При наличии такового выставляем —
1.5.1 HPF — Зависит от типа динамиков, открываем спецификацию и смотрим от скольки Гц он играет и ставим срез. Ориентировочно 16 см мидбасс от 80 Гц, 13 см — 100-125 Гц. Середина 150-200 Гц. Еще раз повторяю это не истина последней инстанции, все зависит от конкретного динамика и того сколько Вт на него будет подано (чем ниже будет срез тем меньше Вт можно подать на динамик). Порядок фильтра — на слух (чем больше порядок фильтра тем меньше вероятность выхода из строя динамика на высоких мощностях)
1.5.2 LPF — Зависит от типа акустического оформления сабвуфера. Ориентировочно 60 — 80 Гц. Порядок фильтра — на слух. Уровень желательно установить на 0, и регулировать громкость непосредственно с усилителя.
Настройка усилителя зависит от его оснащенностью фильтрами. Если на магнитоле выставлены HPF и LPF — то на усилителе их выставлять не обязательно, можно просто максимально распустить фильтр. Если кроссовера в магнитоле нет — выставляем срезы на усилителе. Bass Boost выкручиваем на 0
2. Настройка усилителя под динамики:
2.1. Включаем HPF фильтр
2.2. Выставляем срез так же как описано в пункте 1.5.1
2.3 Устанавливаем Gain (Level):
— Включаем хорошо знакомый трек.
— Выставляем на магнитоле максимальную громкость (БЕЗ ИСКАЖЕНИЙ). Это не значит что нужно выкрутить громкость на максимум, например: у пионеров максимум 62 деления громкости, ставим где то на 45-50. Разные модели магнитол ведут себя по разному, на басклубе был тест осциллографом Pioneer DEH 80PRS, даже на громкости 62 без «улучшайзеров» он не клипует. Но не факт что ваша магнитола так же себя поведет, поэтому выкручивайте около 80% от максимальной громкости.
— Начинаем крутить Gain (Level) до тех пор пока не услышим искажения в звуке, как только услышали — открутили Gain немного назад.
— Прогоните другие треки и послушайте не будет ли на них искажений, если будут то еще убавьте Gain
— Запомните! Та громкость которую вы выставляли на магнитоле при настройке Gain является максимальной! Больше крутить не следует!
3. Настройка усилителя под сабвуфер:
3.1 Включаем LPF фильтр (если вы используете моноблок то ничего включать не надо)
3.2 Выставляем срез так же как описано в пункте 1.5.2
3.3 Настройка Subsonic (фильтр инфранизких частот). Если у вас сабвуфер в оформлении типа Фазоинвертор (ФИ), Четвертьволновой резонатор (ЧВ), Рупор — обязательно используем Subsonic. Фильтр выставляется на 3-5 Гц ниже частоты настройки короба.
3.4 Gain настраивается так же как в пункте 2.3
Первоначальная настройка закончена, следите за динамиками первое время, возможно потребуется небольшая корректировка настроек. Не забывайте разминать динамики после покупки. Прокладывайте грамотное питание во избежание клиппа! Проследите за просадо
Как настроить усилитель (Gain, LPF, HPF)
Содержание:
Настройка усилителя | основы
Настройка усилителя для сабвуфера и остальной аудиосистемы может поставить новичка в тупик. Утонченная настройка — дело не простое и требует большого опыта или помощи профессионала.
На этой странице мы разберем основные, базовые настройки — чтобы у вас ничего не сгорело, сабвуфер не пытался отыгрывать скрипку и все было на своих местах.
HPF / LPF (ФВЧ / ФНЧ)
Hight pass filter (HPF), он же фильтр высоких частот (ФВЧ) — отфильтровывает (отсекает) низкие частоты, оставляя высокие.
При настройке сабвуферного усилителя установите регулятор примерно на 20 Hz, чтобы отсечь инфразвук и не тратить энергию, так как вы все равно его не услышите. Для среднечастотных динамиков HPF выставляется в районе 80 Hz, чтобы убрать диапазон низких частот, для которого динамик не предназначен и не сможет его отыграть. Если у вас выделены отдельные каналы или даже отдельный усилитель для твиттеров (пищалок) — HPF выставляется в районе 3000 — 5000 Hz в зависимости от модели, что бы не спалить их.
Все приведенные цифры являются примерными, для получения более точных и безопасных значений изучите характеристики ваших динамиков!
Low pass filter (LPF), он же фильтр низких частот (ФНЧ) — противоположен HPF и срезает верхние частоты, оставляя нижние.
Для сабвуферов устанавливается в районе 50-80 Hz в зависимости от типа оформления (ЗЯ, ФИ, и т.п.), чтобы отсечь частоты, для которых сабвуфер не предназначен. Аналогично и со среднечастотниками, для них режьте в районе 1400-1600 Hz.
Если есть возможность, то можно ограничить твиттеры на 20 000 Hz, но это не обязательно.
Gain Level
Gain (чувствительность) часто путают с громкостью, но это не совсем правильно.
Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.
Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.
Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:
Настройка гейна на слух (1 способ)
Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!
Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.
Настройка гейна на слух (2 способ)
Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.
Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (скачать синусы в разделе Загрузки). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.
Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите
Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.
Настройка гейна с помощью мультиметра или осциллографа
Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:
Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя.
Subsonic
Subsonic — это тот же фильтр высоких частот (HPF) на сабовых усилителях (часто на моноблоках) — отрезает инфразвук. Устанавливайте его по умолчанию примерно на 20-25 Hz. При углубленной настройке, сабсоник выставляется для предотвращения чрезмерного хода диффузора. Поочередно включаются синусы ниже частоты настройки корпуса сабвуфера и по наблюдению за величиной хода диффузора выбирается нужное значение.
Bassboost
Bassboost — повышает громкость на определенной частоте, как правило это 40-45 Hz.
При использовании басбуста шанс спалить сабвуфер резко повышается, так как клипп наступает значительно раньше. В большинстве случаев bassboost не нужен и если вы новичек, то просто примите правило «Басбуст не трогать!»
Опытными людьми он может использоваться для увеличения полки АЧХ, чтобы вытянуть провалы в определенных частотах, но это уже глубокие настройки и эффект не всегда оправдает риск.
X-over
X-over — переключатель фильтров. Присутствует в случае, когда у усилителя не предусмотрена регулировка для каждого фильтра в отдельности. HPF — режет снизу, LPF — режет сверху, Full / Flat — фильтры отключены.
Регулятор фазы (Phase)
Регулятор фазы — является частью углубленной настройки — меняет фазу динамика. Бывает фиксированный переключатель 0 / 180° и регулятор 0° — 180°. Читайте отдельную тему: Фаза сабвуфера — правильная настройка.
Master/Slave
Этот переключатель используется при мостовом подключения моноблоков. Master устанавливается на усилителе, к которому подходят RCA («тюльпаны») от магнитолы, Slave ставится на подсоединяемом моноблоке.
Видео
Читать еще:
Полезный материал? Поделитесь, если так:
Качественная настройка сабвуфера в авто
Заводские настройки сабвуфера не всегда отражают желаемое звучания. Для того, чтобы сабвуфер воспроизводил максимально точно низкие звуковые частоты его следует предварительно настроить. Кроме того, настройка сабвуфера в авто позволяет расширить диапазон звучания и придать ему характерной окраски.
Музыка для настройки и проверки
Независимо от того, какой музыкальный стиль чаще всего будет прослушиваться через аудио-систему автомобиля, сабвуфер должен быть настроен оптимально для всех направлений, которые отличаются низким частотным спектром. Он делится на два вида низких частот:
Настройка предполагает именно избавления или снижение паразитных низов, частота которых от 30 до 40 Гц. В основном они используются в электронных музыкальных композициях и являются ее характерной чертой, которую не стоит убирать. Поэтому использовать электронную музыку для настройки не целесообразно. Оптимальным материалом для проверки будет использование композиций с классическими инструментами. Это позволит сравнить звучание знакомых инструментов и определить паразитные звуковые частоты, так как в классической музыке редко встречаются басы ниже, чем 30 Гц.
Существуют также специальные программы для настройки акустических систем, тонгенераторы, которые помогают настроить автомобильный сабвуфер максимально точно при помощи проигрывания звука в указанным пользователем диапазоне частот.
Первый шаг: включение LPF фильтра
LPF (Low Pass Filter) — низкочастотный фильтр, который позволяет проигрывать динамикам басы, указанные при настройке, при этом ослабляется попадание высоких звуковых частот. Он может быть расположен на головном устройстве автомобиля или на усилителе и обозначается LPF или LP.
Его необходимо включить в диапазоне низких частот 50-63 Гц. Далее этот параметр будет дополнительно регулироваться, после того как будут установлены настройки остальных фильтров. Если LPF фильтр расположен и на панели автомагнитолы и на усилителе сабвуфера, включить его нужно только на одном устройстве. Рационально будет выбрать магнитолу, так как регулировку на усилителе проводить немного сложнее.
Второй шаг: настройка частоты сабвуферного динамика
За частоту проигрывания сабвуфера отвечает фильтр частоты. Он выглядит в виде шестерни (фазавращателя) с отверстием для регулировки отверткой по центру и обозначается Subsonic. Регулировка данного фильтра позволит убрать низкие частоты, лежащие за пределами диапазона слышимости человеческого уха и увеличить срок службы сабвуферного диффузора за счет предотвращения колебаний на грани возможностей. Оптимально отрегулировать частоту на пять параметров ниже, чем штатная фазоинверторная частота сабвуфера, которая указана в его технических документах.
Третий шаг: регулировка выходной чувствительности
Фильтр регулировки выходной чувствительности также выглядит в виде колеса для прокрутки отверткой и обозначается «GAIN» или «LEVEL».
Существует ошибочное мнение о том, что данный параметр отвечает за громкость сабвуфера, на самом деле это не так, даже несмотря на то, что при установке на верхние позиции громкость действительно увеличивается. Этот фильтр отвечает за согласованную работу головного устройства и сабвуфера, настраивается по определенной методике, имеющей четыре простых действия:
Четвертый шаг: настройка акустической фазы
Для того чтобы басы звучали в гармонии с остальными частотами, выдающимися из фронтальных динамиков и при этом не возникало ощущаемого разделения на стороны автомобиля, нужно верно настроить акустическую фазу. Данный параметр настраивается по личным ощущениям водителя и регулируется фазовращателем Acoustic phase, который расположен на лицевой панели усилителя. Следует постепенно вращать фазовращатель регулировки фильтра по направлению часовой стрелки до того момента, пока фронтальные динамики и сабвуфер не начнут играть в одной плоскости / акустической фазе (не будет ощущения отдельного выдавания баса с зада). Композиции для проверки необходимо прослушивать на водительском сидении, где отслоение звука всегда более ощутимо.
Посмотрите видео по настройке:
Пятый шаг: настройка стыка частот
Завершающим этапом настройки является регулировка звучания мидбасов и сабвуфера до гармоничного комплексного звучания музыки. При предварительной настройке уже устанавливались параметры LPF, которые могут иметь разницу с низкими частотами фронтальных динамиков. Из-за этого при проигрывании могут возникать ощутимые провалы. Например, если на фильтре LPF был установлен параметр в 50 Гц, а фронтальные динамики работают с частотой 100 Гц, то звучание будет происходить с провалом частот в диапазоне от 51 до 99 Гц. Это не значит, что фильтр отрежет их полностью. Он только плавно снижает звучание частот, лежащих за пределами указанного параметра, а не вырезает их полностью, но это все равно слишком ощутимо на слух. Для устранения такого эффекта следует провести дополнительную коррекцию параметром фильтра LPF. Для этого нужно:
Советы по настройке сабвуфера
Отрегулировав все фильтры указанным образом, можно достичь громкого звучания сабвуфера, при этом он будет работать гармонично, не перекрывая общий музыкальный тон. Такая настройка подойдет для всех музыкальных жанров и поможет расширить диапазон их звучания.
Правильная настройка сабвуфера в машине
Читайте далее
Что такое атермальное лобовое стекло для автомобиля
Сабвуфер — важная часть акустической системы автомобиля. Именно он позволяет не только слушать музыку, но и ощущать её глубину и объём всем телом. Именно правильная настройка сабвуфера в машине способна значительно увеличить удовольствие от прослушивания музыки.
Содержание статьи:
Существует мнение, что сабвуфер в автомобиле нужен только для молодёжи, слушающей утробный афроамериканский рэп, выворачивающий внутренности. На самом деле это не так. Сабвуфер всего лишь позволяет расширить динамический диапазон воспроизведения. Ведь низкие частоты есть практически в любом музыкальном материале, даже в классической музыке.
Но небольшие дверные колонки не позволяют слушать низкий бас. Зато с этим прекрасно справляется сабвуфер. Естественно, если сабвуфер правильно сделан и произведена правильная настройка сабвуфера в машине.
Какой должна быть правильная настройка сабвуфера в машине?
Настройкой сабвуфера нужно заниматься ещё на этапе проектировки короба для динамика. Во время этого учитывается множество различных параметров: музыка, которую чаще всего будет слушать владелец, усилитель, который будет работать с динамиком и автомобиль, в котором будет стоять сабвуферный корпус.
При проектировании короба важную роль играют и параметры динамика, которые определяют, в каком акустическом оформлении он сможет работать. Например, если динамик способен хорошо играть в фазоинверторном корпусе, его порт можно настраивать как выше, так и ниже, в зависимости от предпочитаемой музыки.
Конечно, если вам достался сабвуфер в заводском корпусе, возможности его настройки ограничены. Но при грамотном подходе добиться приемлемого звучания вполне реально. С чего начать настройку сабвуфера?
Настройка LPF (low pass filter) фильтра
Естественно, динамик должен быть правильно подключён к усилителю. Для начала на сабвуферном усилителе или на головном устройстве надо включить фильтр, который обычно обозначается, как LPF (low pass filter). То есть, этот фильтр позволяет попадать на динамик низким частотам и отрезает при этом высокие. Например, популярная частота среза для сабвуферов — от 50 до 63 Гц.
Первый этап настройки — установить фильтр примерно на такую частоту. Потом это значение нужно будет немного подкорректировать. Причём, если есть возможность использовать LPF на головном устройстве, следует включить его именно там. В противном случае можно регулировать срез «крутилкой» на усилителе. Включать фильтр на ГУ и усилителе одновременно не нужно.
Настройка «сабсоника»
После необходимо задействовать фильтр, который называют «сабсоник». По-сути, это фильтр высоких частот, работающий в суббасовой области. Проще говоря, он отрезает от сигнала инфранизкие частоты и пропускает все, что выше. Сабсоник есть не на всех усилителях. Но если ваш динамик работает в акустическом оформлении ФИ или ЧВ, то и усилитель надо выбрать такой, в котором есть такой фильтр.
Зачем он нужен «сабсоник»? Дело в том, что сабвуферный динамик будет пытаться воспроизвести и частоты, лежащие за пределами слышимого диапазона, например 20-25 Гц и ниже. На таких частотах ход диффузора увеличивается, что может привести к выходу катушки из зазора и её повреждению. Сабсоник отрезает всю «инфру» и не позволяет динамику превысить ход. К тому же, качество воспроизведения нужного басового диапазона только улучшается, а громкость увеличивается.
Настраивать «сабсоник» следует примерно на 5 Гц ниже частоты настройки порта фазоинвертора. Например, если частота его настройки 35 Гц, то настраивать сабсоник надо на 30 Гц. Чтобы сделать это, нужно включить переключатель и вращать «крутилку» до требуемых цифр.
Что нужно знать о фильтрах
Ещё одна вещь, которую надо помнить о фильтрах — ни один из них не отрезает сигнал резко, как ножом. То есть, не бывает такого, чтобы LPF был настроен на 63 Гц, а на 64 Гц звука уже не было. Все частоты, что выше, будут ослабляться, с плавным спадом. И плавность этого спада будет зависеть от так называемого порядка фильтра.
Фильтр 4-го порядка даст более пологий спад, а фильтр 1-го — более крутой. Некоторые головные устройства позволяют выбирать порядок фильтра. Это имеет значение для настройки «стыка» области работы сабвуфера и мидбасов.
Регулировка уровня входной чувствительности сабвуфера «GAIN» или «LEVEL»
Ещё одним важным этапом в настройке сабвуфера является регулировка уровня входной чувствительности сабвуфера. Он находится на сабвуферном усилителе и обозначается словом «GAIN» или «LEVEL».
Выглядит, как «крутилка» с цифрами, например, от 0,3 до 5 В. Это не уровень громкости, как некоторые ошибочно думают, хотя при установке на максимальные значения громкость действительно увеличивается. Эта функция нужна, чтобы согласовать уровень головного устройства и усилителя.
Настраивают «GAIN» по разным методикам. Но суть их примерно такая: на сабвуфер подаётся музыкальный сигнал в виде синусов с определённой частотой. Уровень входной чувствительности при этом минимальный.
Постепенно увеличивают громкость на головном устройстве, до появления слышимых искажений. После этого ручку громкости поворачивают назад, чтобы звук снова стал чистым. Потом так же настраивают «GAIN», вращая «крутилку» до того, как появятся искажения сигнала. После снова возвращают её немного назад. Более точной будет настройка сабвуфера в машине, если применять в процессе осциллограф.
Выбор акустической системы для автомобиля
Настройка акустической фазы сабвуфера
Также важна настройка акустической фазы сабвуфера. Не вдаваясь в нюансы терминологии, следует сказать, что правильная фазировка позволяет обеспечить звучание «саба» спереди, вместе с фронтальными динамиками. Если сабвуфер слышно сзади, из багажника, значит что-то сделано неправильно.
На многих усилителях есть «крутилка» фазовращателя, позволяющая плавно поворачивать фазу. Поэтому желательно приобретать именно такие усилители. Если такой возможности нет, повернуть фазу можно на ГУ, если у него есть такая функция. Или же можно просто поменять местами плюсовой и минусовой провод на динамике.
Выставление задержек
Следующим этапом настройки сабвуфера в машине есть выставление задержек. Но такое возможно только на процессорном головном устройстве или при наличии внешнего процессора. В некоторых акустических оформлениях, например ФИ, не всегда хорошие импульсные характеристики, поэтому бас может немного запаздывать. Это не всегда приятно на слух.
Например, фронтальные динамики сыграли ноту, а через доли секунды отыграл «саб». Чтобы такого не допустить, корректируют задержки, что позволяет «фронтальной акустике и сабвуферу играть одновременно.
Стык сабвуфера и мидбаса
Последняя настройка сабвуфера в машине — это «состыковка» фронтальной акустики с сабом. Например, если сабвуфер «порезан» сверху на 63 Гц, а «фронт» — на 100 Гц снизу, то между ними может образовываться провал. Если же частоты срезов другие, возможно образование горба. Чтобы настройка была правильной, необходимо сделать этот участок АЧХ плавным. Для этого можно немного менять частоты срезов LPF и HPF. Делать это можно на слух или с помощью любого RTA-анализатора.
Как правильно настроить усилитель в автомобиле
Выбор уровня чувствительности усилителя
Грубо говоря громкость (хотя это и не совсем так). Выкручивая регулятор от большего числа к меньшему мы её повышаем.
Фильтры
ФНЧ — отфильтровывает Низкие частоты.
ФВЧ — отфильтровывает Высокие частоты.
Скажем, установив регулятор ФНЧ на 50 гц, на динамик будут поступать частоты до 50Гц.
Внимание: на разных усилителях возможны варианты — или это будет селектор с выбором типа фильтров и одним регулятором, или же отдельные регуляторы для ФВЧ и ФНЧ.
В некоторых усилителях возможно включение обоих фильтров, таким образом включив ФНЧ и ФВЧ мы можем получит полосовой фильтр. Например установив ФНЧ на 200 Гц а ФВЧ на 50 Гц, акустика будет воспроизводить сигнал в диапазоне от 50 до 200 Герц соответственно.
У некоторых старых моделей усилителей встречаются фиксированные фильтры. Выбор фильтрации производиться селектором.
Сабсоник
По большей части необходим для сабвуферов (в фазоинверторном оформлении) Но его можно так же использовать и как ФВЧ.
Так же существуют сабсоники с фиксированной частотой фильтрации.
Басс Буст
Позволяет повысить громкость на определённой частоте.
Внимание: частота басс буста как правило фиксированная. Но на некоторых усилителях присутствует дополнительный регулятор позволяющий выбрать необходимую частоту.
Так же существуют басс бусты с фиксированным усилением.
Регулятор фазы
Служит для согласования работы сабвуфера с фронтом. И в целом для его более точной настройки.
Также существуют фиксированные регуляторы фазы.
Крутизна фильтров
Селектор позволяет выбрать крутизну спада фильтров.
Как правило, такая акустика не способна воспроизводить сверхнизкие частоты (для этого существует сабвуфер, поэтому выберите ФВЧ на той паре каналов где она подключена. Установите регулятор ФВЧ на 60-80 Гц. Далее выкрутите «Gain» на минимум. И выставите на головном устройстве почти максимальную громкость. Далее выкручивайте Gain до появления искажений.
Будьте аккуратны. Более тонкая настройка заключается в том чтобы найти компромисс между «громкостью» и «басовитостью» динамиков, при этом главным является отсутствие искажений в звучании. С помощью гейна и ФВЧ настройте тот звук, который вам больше нравится, попеременно регулируя усиление и частоту фильтрации.
Для сабвуферов и аналогичных им басовых динамиков всё аналогично, за исключнием того, что здесь мы используем ФНЧ, т. е. цель — не дать сабвуферу воспроизводить более высокие частоты. Обычно при настройке выбирают 50-80Гц. Если у вас ФИ корпус, то желательно воспользоваться сабсоником. Если есть регулятор фазы — не пожалейте времени, покрутите его, послушайте. Возможно, в каком либо положении сабвуфер станет играть громче и быстрее.
Смысл конечной настройки должен быть таков что: каждый динамик должен играть свой диапазон частот.
Если к примеру у вас сабвуфер и фронт, то, как правило, частоту ФВЧ для динамиков и частоту ФНЧ для сабвуфера устанавливают одинаковой. Т. е. скажем сабвуфер играет до 80 Гц, а фронт уже от тех же 80Гц.
Это как правило, но не всегда так. Помните что звук вы выстраиваете для себя.
Настраивайте так, как вам больше понравится.
Level — уровень — устанавливаешь входную чувствительность усилка.
Устанавливаешь 3/4 громкость на ГУ и потихонькуу прибавляешь Level до появления искажений и крутишь немного назат пока искажения не пропадут и так и оставляешь.
BassBoost — подьем басов — если хочется «погуще бас» но я бы не трогал.
HPF — фильтр ВЧ — устанавливает нижнюю границу диапазона ВЧ. Низкие частоты «срезает» — для «пищалок».
X-over — режим работы кроссовера — если усилитель питает сабвуфер — поставь LowPass. если широкополосные динамики то full, если вч твиттеры «пищалки» то HighPass.
LPF — фильтр НЧ — устанавливает верхнюю границу диапазона НЧ. Высокие частоты срезает — для сабвуфера.
Subsonic — фильтр инфранизких частот, то есть частот ниже 20Гц — мы их все равно не услышим и это создает паразитную нагрузку на динамики. Этот фильтр ее устраняет. установи на 20Гц для саба или 50Гц для широкополосных динамиков.
Другие переключатели не свойственны классическому усилителю — установи на LOW.
