Чипсет Intel 820
Наконец-то! 15 ноября корпорации Intel наконец-то удалось после многочисленных задержек и проволочек, вызванных как объективными, так и субъективными причинами, запустить в продажу платы на новом чипсете i820. Но, как гласит старая пословица: «Кто прошлое помянет, тому и глаз вон», потому в этом материале мы обсудим не причины сложившегося положения дел с i820, а то, что мы получили на рынке чипсетов.
Хабовая архитектура
Как видим, отличие от i810 есть только в одном, самом важном контроллере Intel 82820, а остальная пара микросхем присутствовала и у i810.
Ключевой особенностью хабовой архитектуры является то, что теперь для связи между контроллерами чипсета используется не достаточно медленная для этой цели шина PCI, обеспечивающая пропускную способность только 133 Мбайт/с, а специальная 32-битная 66-мегагерцовая шина с пропускной способностью 266 Мбайт/с. Правда, мера эта вынужденная, так как ранее южный мост содержал только IDE/ISA контроллер, а теперь в ICH включен еще и контроллер PCI, ранее находившейся в северном мосту. Взгляните на архитектуру i820:
Из диаграммы ясно следует чрезвычайно важный факт — в архитектуре не осталось шин, работающих на частоте 33 МГц, и при этом связывающих жизненно-важные компоненты системы: 33-мегагерцовая PCI, как интерфейс для подключения устройств расширения висит теперь с краю системы, как когда-то раньше ISA, которая нынче пропала совсем. Таким образом, полученная архитектура лишена узких мест и позволяет использование компонентами системы друг друга, минуя центральный процессор.
Memory Controller Hub (MCH)
Центральную роль в чипсете i820 играет именно этот хаб i82820, который обеспечивает взаимодействие между процессором, шиной AGP и системной памятью.
Естественно, в Memory Controller Hub не могли не появиться некоторые новые для интеловских чипсетов возможности. Первая — изменение списка поддерживаемых частот FSB. В их число наконец-то добавлена частота 133 МГц, процессоры под которую уже вовсю выпускаются, но до настоящего времени поддерживавшаяся только чипсетами VIA Apollo Pro 133(A), и интегрированным i810E. Следовательно, для обеспечения нормальной работы шины AGP, в i820 был введен отсутствовавший в i440BX делитель 1:2 для частоты AGP.
Неожиданным оказалось то, что i820 теперь не поддерживает процессоры с внешней частотой 66 МГц. То есть, пока следует забыть о применении процессоров Celeron c платами на i820, по крайней мере, в штатном режиме. Именно поэтому мы в ближайшее время не увидим плат на i820 с процессорным гнездом Socket370. Такая ситуация будет продолжаться, скорее всего, до распространения FC-PGA Coppermine, которые на данный момент из продажи отозваны, или до появления 100-мегагерцовых Celeron, также выполненных на ядре Coppermine, но имеющих интегрированный кеш второго уровня размером только 128 Кбайт.
i820 стал первым чипсетом от Intel, в котором нет поддержки памяти типа SDRAM. Вместо нее в MCH имеется контроллер Rambus, обеспечивающий поддержку двух слотов RIMM, в которые устанавливается память типа RDRAM. Изначально, i820 должен был поддерживать три слота RIMM, однако в последний момент из-за проблем со стабильностью, Intel пришлось пересмотреть спецификацию и уменьшить число поддерживаемых слотов RIMM до двух. Если учесть, что на настоящий момент максимальный размер имеющихся в продаже модулей RIMM составляет 128 Мбайт, это нам не сулит ничего хорошего — максимальный объем памяти, которую можно установить в плату на i820 на сегодняшний день ограничивается всего лишь 256 Мбайтами. Правда, рад производителей системных плат могут предлагать вопреки интеловской спецификации и трехслотовые платы, и, в принципе, это ничему не противоречит. По имеющейся у нас информации, три слота работают с проблемами только в некотором, крайне небольшом числе случаев, когда в последний третий слот устанавливается модуль памяти с размером, отличающимся от размеров других модулей.
Помимо нового типа памяти i820 стал первым интеловским чипсетом с шиной AGP, соответствующей специикации версии 2.0 и поддерживающей 4x mode. Пока этот режим, опять таки, был возможен только на платах с чипсетом VIA Apollo Pro133A.
AGP 4x
Подробно AGP 4x мы обсуждали в нашем обзоре чипсета VIA Apollo Pro133A, первого чипсета с поддержкой этого режима. Напомним вкратце, что благодаря увеличению в 2 раза частоты несущего сигнала, скорость передачи данных по AGP в этом режиме возрастает вдвое — с 528 Мбайт/с у AGP 2x до 1,06 Гбайт/с.
Вторым важным моментом в реализации шины AGP у i820 является поддержка режима fast writes, которым могут пользоваться видеокарты на базе NVIDIA GeForce256. Благодаря использованию fast writes данные в видеопроцессор из CPU могут передаваться напрямую, а не через системную память, как это делается обычно. В результате шина памяти будет разгружена от ненужных транзакций, а доступ 3D-ускорителя к данным несколько ускорится.
Что же касается реальных преимуществ от использования AGP 4x, то их пока нет. Наши тесты показали, что при использовании AGP 4x производительность системы в типовых 3D-играх возрастает не более чем на 1%. В чем же дело? Ответ, как всегда, прост. Пока нет приложений, которые могут полностью задействовать не то что 1,06 Гбайт/с, но даже и 528 Мбайт/с. Дело в том, что современные объемы текстур прекрасно помещаются в локальную память видеокарты, которая, кстати, имеет пропускную способность на уровне 2-3 Гбайт/с. Однако, по мере развития 3D в сторону получения фотореалистичной графики, размеры текстур будут расти и в будущем AGP 4x будет обеспечивать гораздо больший выигрыш в игровых приложениях. Пока же ситуация очень похожа на ту, что была при переходе от шины PCI к AGP или от AGP 1x к AGP 2x.

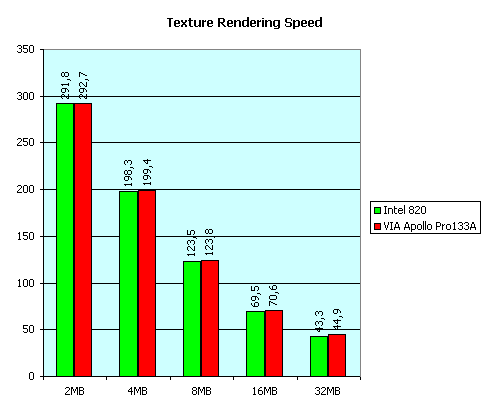

Единственное, что нам остается сделать, это сравнить качество реализации AGP у VIA Apollo Pro133A и Intel 820. Для этого мы измерили скорость передачи текстур в двух системах на разных чипсетах. При тестировании использовалась видеокарта на чипе NVIDIA Riva TNT2 с 16 Мбайтами локальной памяти.
Видим, что пока оба чипсета обеспечивают практически одинаковую скорость передачи данных через AGP, что является очень хорошим результатом для чипсета VIA Apollo Pro133A, так как ранее работа с этой шиной в наборах логики от VIA была организована не самым оптимальным образом.
Rambus DRAM
Вот мы и подошли к одному из самых важных и интересных моментов, касающихся i820. Но перед тем, как приступать к обсуждению скорости работы нового типа памяти, поддерживаемого Intel 820, немного теории.
С вводом AGP 4x, обеспеспечивающей пропускную способность 1,06 Гбайт/с становится совершенно очевидным тот факт, что самым главным узким местом в системе становится память. Применявшаяся до сих пор в интеловских платформах PC100 SDRAM может обеспечить передачу только лишь 800 Мбайт/с. А ведь с памятью работает не только видеокарта! Еще есть и процессор, 133-мегагерцовая шина которого может передавать до 1.06 Гбайт/с, да и жесткий диск с шиной PCI вносят свой вклад. Отсюда становится понятным, что жить с PC100 SDRAM дальше невозможно. Вот здесь-то пути основных производителей чипсетов разошлись: VIA просто стала разгонять обычную шину SDRAM, а Intel предложил использовать совершенно новую архитектуру Rambus.
В настоящий момент самая быстрая RDRAM использует 16-битную шину, но зато работающую на частоте 400 МГц, передача информации по которой ведется по обоим фронтам сигнала. То есть, реальная частота передачи данных составляет 800 МГц. Соответственно, таким образом обеспечивается пропускная способность в 1,6 Гбайт/с. Напомним, что ширина шины SDRAM, работающей на 100 или 133 МГц составляет 64 бита. Соответственно, пропускная способность PC100 SDRAM составляет 800 Мбайт/с, а PC133 SDRAM — 1,06 Гбайт/с.
Однако, не все так прозрачно. Из-за того, что в архитектуре RDRAM используется последовательное подключение чипов, этот тип памяти имеет гораздо большую латентность по сравнению с SDRAM. То есть, выборка данных из RDRAM осуществляется примерно раза в два медленнее, чем из SDRAM. Понятно, что этот недостаток будет сказываться сильнее всего в задачах, требующих работу с большим количеством разрозненных данных небольшого объема. С другой стороны, процессорный L2-кеш в этом случае может несколько компенсировать большую латентность RDRAM. Тем не менее, очевидно, что скорость работы системы с RDRAM по сравнению с системой, использующей SDRAM, будет зависеть от конкретных выполняемых задач.

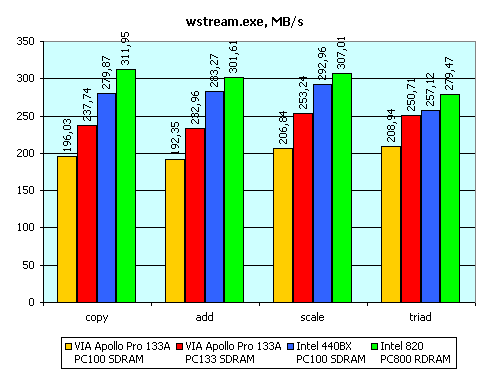

Например, при тестировании систем на i820 с RDRAM и на i440BX и VIA Apollo Pro133A с PC100 и PC133 SDRAM тестом wstream получаются следующие результаты:
Этот тест выполняет несколько простых операций с гигантскими векторами данных: копирование, сложение, умножение на число и смешанные операции, задействуя при этом около 24 Мбайт памяти, потому результат не является для нас неожиданностью. В этом тесте определяющую роль играет высокая пропускная способность подсистемы памяти, и i820 с RDRAM легко вырывается вперед.

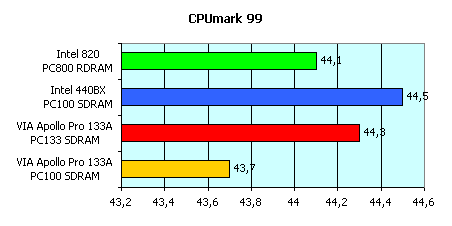

Если же мы прогоним на этих же системах CPUmark99, который не требует использования больших объемов информации, а оперирует разрозненными данными, то результат окажется не в пользу RDRAM:
Собственно, вот они — две стороны одной медали. Однако необходимо иметь в виду следующее. Во-первых, понятно, что тенденции в развитии современного программного обеспечения таковы, что размеры используемой информации будут только возрастать. В первую очередь к этому будут толкать производители игр и видеоускорителей, стремящихся к получению большей детализации и фотореалистичной графики. Ну а во-вторых, Rambus — технология, легко допускающая масштабируемость. Помимо увеличения частоты работы шины памяти допускается и увеличение ширины этой шины, что реализовано, уже, например в другом интеловском чипсете i840, в котором используется два параллельных 16-битных канала Rаmbus общей пропускной способностью 3,2 Гбайта/с.
PC600 RDRAM, помимо всего прочего не может функционировать с процессорами, использующими чистоту системной шины 133 МГц. Все это значит только одно — теперь можно будет разгонять не только процессор, но и память 🙂

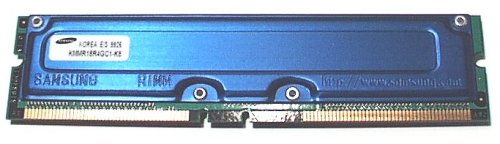

Внешне модули RIMM напоминают модули DIMM, однако, во-первых, имеют меньшее число контактов, а во-вторых, с обоих сторон закрыты металлическим экраном, защищающим от наводок и взаимного влияния модулей, работающих на больших частотах.
Из-за специфики архитектуры Rambus, на плате не может оставаться пустых слотов RIMM, и они должны быть заполнены специальными модулями CRIMM (Continuity RIMM), которые будут поставляться в комплекте с системными платами.
I/O Controller Hub (ICH)
Хотя в состав ICH ISA-контроллер не входит, это еще не означает, что плат на i820 с ISA-слотами не будет. Никто не мешает производителю системной платы подключить к шине PCI дополнительный ISA-контроллер, через который будет осуществляться функционирование шины ISA.
Контроллер же дисководов и портов, традиционно подсоединявшийся к шине ISA теперь подключается через специализированную 4-битную 33-мегагерцовую шину LPC, которая, в принципе, является той же ISA с несколько урезанными возможностями.
Как и любой другой современный набор логики, i820 поддерживает и новый протокол обмена данными с носителями информации UltraDMA/66. Благодаря этому пиковая пропускная способность интерфейса IDE возрастает вдвое — с 33 Мбайт/с до 66 Мбайт/с. На практике же скорость винчестера определяется скорее его механическими характеристиками, чем интерфейсом, однако современные IDE-жесткие диски, например, Seagate Barracuda ATA при чтении данных с первых треков обеспечивают скорость их передачи уже значительно больше, чем может прокачать старый Ultra DMA/33 протокол.
Еще одной возможностью, предоставляемой i820, является наличие AC’97 кодека. То есть, любая системная плата, построенная на этом чипсете, может использовать «бесплатный» встроенный в чипсет кодек, реализуя работу «программной» звуковой карты или модема. Часть работы (DSP) при этом ложится на процессор, потому уместно сказать о том, что использование PC’97-звука или модема снижает производительность системы. Правда, это снижение составляет для современных процессоров около 10-15%, что, в общем-то, не является критичным в большинстве задач.
Firmware Hub (FWH)
Третий, самый маленьких хаб — FWH представляет собой небольшую микросхему с интегрированной 4 или 8 Мбитной флеш-памятью, в которой хранится системный BIOS. Кроме этого, в FWD содержится и аппаратный датчик случайных чисел, основанный на реальном физическом процессе. FWH подключается к ICH посредством специальной 33-мегагерцовой шины, синхронизированной с PCI. К сожалению, именно синхронизация работы FWH с шиной PCI может сыграть злую шутку при разгоне системы. Дело в том, что практически все современные PCI-устройства относятся к увеличению частоты шины достаточно спокойно. О FWH такого сказать нельзя, потому именно эта маленькая микросхема может стать с выходом i820 «грозой» оверклокера. 🙂
Memory Translator Hub (MTH)
Этот концентратор не входит в базовый комплект i820 и был сделан Intel под давлением производителей системных плат для совместимости i820 со старой памятью PC100 SDRAM. В его функции входит трансляция обращений к RDRAM в обращения к SDRAM. То есть, установив эту дополнительную микросхему на i820-системную плату, производитель может разместить на своем продукте стандартные слоты DIMM, поддерживающие PC100 SDRAM.
Второе применение MTH возможно в RIMM-DIMM переходниках, которые позволят использовать в i820-плате с RIMM PC100 SDRAM.
Однако, я сразу же должен расстроить тех, кто надеется, что таким образом сможет получить производительную и дешевую систему на i820. К сожалению, трансляция обращений также занимает некоторое время, в результате чего системные платы на i820 с SDRAM работают процентов на 10 медленнее, чем материнские платы на i440BX.
Что касается поддержки PC133 SDRAM в i820, то про нее вообще можно забыть.
Производительность
Посмотрим, как ведет себя i820 в реальной работе. Для сравнения мы использовали 4 тестовых системы — на чипсетах i820, i440BX, VIA Apollo Pro133A, причем последняя работала как с PC100, так и с PC133 SDRAM. Конфигурация систем:
К сожалению, от тестов i440BX на частоте FSB 133 МГц пришлось отказаться, так как тестовая система в этом случае работала нестабильно.
Во всех 3D-приложениях, если не указано иначе, использовалось разрешение 800 на 600 при 16-битном представлении глубины цвета.

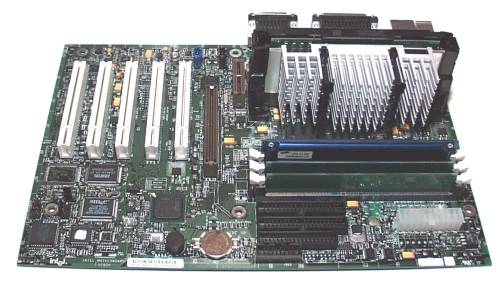

Пара слов о плате на i820, на которой мы проводили тесты — VC820. Как можно видеть на фотографии, предоставленный нам сэмпл имел три слота RIMM, однако не стоит обольщаться — серийно производимые VC820, которые можно будет купить в магазинах будут иметь только 2 таких слота. В остальном, эта плата, выполненная в ATX-формате, имеет пять слотов PCI, один слот AGP, слот AMR и интегрированный звуковой чип Creative Labs ES1373.

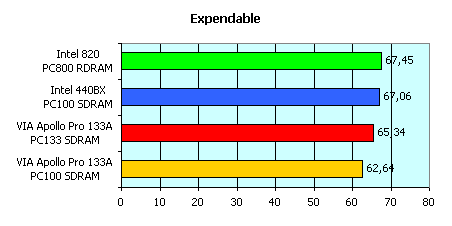

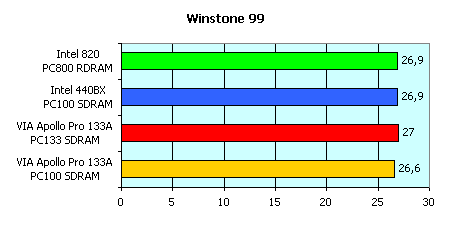

В типовых офисных приложениях i820 показывает производительность на уровне i440BX. Зато система на VIA Apollo Pro133A, работающая с 133-мегагерцовой памятью вообще обгоняет систему с RDRAM.
Посмотрим, как же выполняются на i820 игровые приложения.
Результаты косвенно подтверждают вывод о том, что в будущих играх системы с RDRAM должны очень хорошо проявить себя. Как мы видим, в режиме с большей детализацией текстур система на i820 выходит вперед, тогда как в режимах, не использующих текстуры большого размера производительность i820 оказывается даже ниже, чем у системы на i440BX.

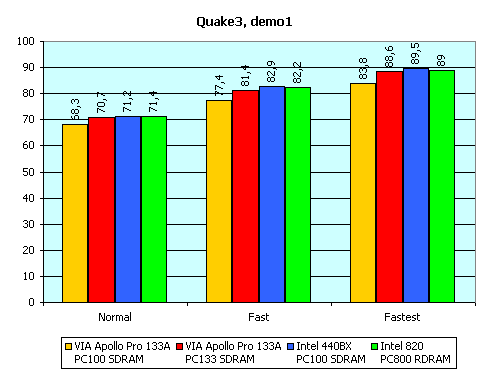

Вот еще одно подтверждение того, что на современных играх i820 не может как следует реализовать себя.
Зато в более современных играх, где используются более детализованные текстуры большего размера система на i820 работает достойно.
Выводы
С технологической точки зрения, i820 — замечательный чипсет, гарантирующий, благодаря поддержке прогрессивной технологии памяти Rambus, блестящую производительность для приложений будущего. Однако, мы с вами живем не в будущем, а в настоящем. И мало того, что сейчас возможности i820 остаются невостребованными, нам к тому же предлагается заплатить за них много больше, чем за нормально функционирующую на современных приложениях систему с памятью PC100 или PC133 SDRAM. Именно в силу этих обстоятельств, видимо, i820 сейчас не станет таким массовым, как i440BX. Многие пользователи, думающие о своем кошельке, сегодня предпочтут VIA Apollo Pro133A, обладающий практически такими же характеристиками. С другой стороны, нельзя отрицать и то, что перспективы i820 выглядят гораздо более заманчиво, чем у чипсетов конкурентов. Технология RDRAM при поддержке Intel скорее всего приживется и системы на i820 станут не только доступны, но и необходимы рядовому пользователю. Но это — завтра.
Что же касается действительно массовых дешевых чипсетов, то в ближайшее время таким продуктом от Intel вполне может стать выходящий в январе Solano, основанный на i810. Этот чипсет будет обладать долгожданной поддержкой дешевой памяти PC133 SDRAM, и возможностью апгрейда интегрированной видеоподсистемы, который может быть выполнен двумя путями. Либо путем установки специальных модулей AIMM (AGP Inline Memory Module), увеличивающих объем дисплейного кеша, либо установкой внешней AGP-видеокарты, для чего на платах, основанных на Solano, будет предусмотрен внешний AGP-порт, поддерживающий режим AGP 4x. Именно благодаря сочетанию трех важных качеств — выгодной цене, расширяемости и хорошей производительности, Solano уготовано блестящее будущее.
Intel 82802 firmware концентратор что это
Несмотря на то что набор микросхем, или чипсет, определяет большинство возможностей системной платы и, как следствие, всего ПК, он, на первый взгляд, всегда находится в тени обслуживаемого им микропроцессора. На самом деле разработчики уделяют чипсетам огромное внимание.
Контроллер ввода-вывода Intel 82801
Микросхемы хранения микропрограмм Intel 82802
Понятно, что чипсет должен работать с вполне определенным классом микропроцессоров, поэтому для 486-, Pentium-, Pentium II/III-систем существуют специальные наборы. Чипсеты накладывают ограничение на тактовую частоту используемых микропроцессоров и на количество разъемов системной платы, предназначенных для модулей памяти, а кроме того, определяет максимальный размер оперативной памяти (ОЗУ) и кэш-памяти второго уровня. Тип ОЗУ также зависит от набора микросхем.
Одним из важнейших предназначений чипсета является управление обменом данными между компонентами системной платы. Он выполняет работу «моста», т. е. соединяет между собой устройства, подключенные к различным шинам, и управляет ими. Он же поддерживает группу функций, позволяющих сократить потребление компьютером энергии.
В чипсете выделяют несколько основных микросхем «северного» и «южного» моста. Под термином Northbridge понимают кристаллы, на которых реализованы контроллеры кэш- и основной памяти, а также шины PCI. В микросхеме Southbridge обычно имеются периферийные контроллеры либо контроллеры жесткого диска и портов. Преимущество подобных микросхем состоит в том, что они могут использоваться в различных чипсетах.
Кратко рассмотрим несколько современных чипсетов, выпускаемых в настоящее время корпорацией Intel (http://www.intel.com).
Чипсеты серии 800
i810. Набор микросхем i810 (Whitney) с интегрированной графикой относится к нижней ценовой категории и предназначен в первую очередь для процессоров Intel Celeron. Он имеет новую архитектуру AHA (Accelerated Hub Architecture), благодаря которой исключены все характерные недостатки наборов логики с интегрированной графикой.
В отличие от чипсетов предыдущих поколений i810 имеет:
Набор i810 состоит из трех кристаллов:
i810 – первый чипсет, в котором Intel реализовала АНА-архитектуру. Все последующие перспективные наборы микросхем также основаны именно на ней. Архитектура ускоренного обмена АНА обеспечивает полосу пропускания 266 Мб/с – в два раза выше, чем шина PCI. Это дает возможность увеличить поток информации от контроллера ввода-вывода к контроллеру памяти, что, наряду с оптимизированным управлением потоками данных, позволяет эффективнее исполнять несколько функций одновременно, в частности более реалистично воспроизводить аудио- и видеоинформацию.
Дело в том, что пропускной способности PCI, которая обычно соединяла компоненты предыдущих чипсетов, стало недоставать. А вот при использовании AHA-архитектуры любое из устройств, напрямую подключенных к концентратору, может обмениваться данными с другим устройством практически без падения скорости. В новой архитектуре не осталось шин, работающих на частоте 33 МГц и связывающих при этом жизненно важные компоненты системы.
Центральную роль в архитектуре i810 играет контроллер GMCH. Им поддерживается системная шина с тактовой частотой не только 66, но и 100 МГц. Встроенный в GMCH 64-разрядный контроллер памяти взаимодействует с памятью типа EDO PC100 SDRAM (100 МГц). В GMCH интегрировано графическое ядро от видеопроцессора i752. Для создания реалистичных двух- и трехмерных эффектов и изображений в нем служат технологии Direct AGP и D.V.M.T. (Dynamic Video Memory Technology). Эти два нововведения призваны увеличить скорость интегрированной графической подсистемы, в первую очередь за счет достижения большей скорости работы с памятью. Дело в том, что видеопамять функционирует со скоростью 2-3 Гб/с, а доступ к ней с помощью шины AGP, применяемой в настоящее время во всех интегрированных чипсетах, возможен только со скоростью 533 Мб/с. Архитектура Direct AGP позволяет работать с системной памятью, используемой для видеоданных, напрямую, через ее контроллер. Поэтому скорость графического ядра с памятью у i810 выше, чем у других интегрированных чипсетов, имеющих стандартный интерфейс AGP (800 Мб/с против 533 Мб/с). В свою очередь технология D.V.M.T., базирующаяся на Direct AGP, предусматривает выделение памяти для видеоданных по мере необходимости. Таким образом, достигается большая гибкость в использовании системной памяти, которая расходуется рациональнее.
С целью повышения качества программного воспроизведения DVD контроллер 82810 использует аппаратную компенсацию перемещений изображения. Он снабжен также цифровым видеовыходом для подключения к обычным телевизорам или к плоским цифровым дисплеям.
Контроллер памяти и графики Intel 82815
Контроллер ввода-вывода Intel 82801
Вторым по значимости концентратором в архитектуре i810 является микросхема ICH, выполняющая функции ввода-вывода. В ней применяется архитектура АНА для прямого обмена графической подсистемы и системной памяти с интегрированным кодеком AC97, контроллерами IDE, сдвоенными портами USB и дополнительными картами на шине PCI. Набор i810 стал первым чипсетом без встроенной поддержки шины ISA. Однако это не означает, что на платах с i810 нельзя устанавливать ISA-слоты. Микросхему дополнительного ISA-контроллера можно просто подключить к шине PCI. Контроллер дисководов и портов, традиционно подсоединявшийся к шине ISA, теперь подключается через специализированную четырехразрядную шину LPC (33 МГц).
Набор i810 стал также первым чипсетом Intel, поддерживающим интерфейс Ultra ATA/66 и позволяющим передавать данные от жесткого диска к ICH со скоростью до 66 Мб/с.
Интегрированный аудиокодек AC97 обеспечивает работу как программ, воспроизводящих звук, так и программ, реализующих функции модема, благодаря возможности использования ресурсов центрального микропроцессора. Это обеспечивает универсальность и повышает качество воспроизведения звука, одновременно снижая стоимость системы за счет уменьшения числа применяемых компонентов.
Микросхема хранения микропрограмм (4 или 8 Мбит флэш-памяти) содержит системную и видео BIOS, уменьшая таким образом количество микросхем энергонезависимой памяти. Кроме того, микросхема 82802 содержит высокоэффективный аппаратный генератор случайных чисел, основанный на реальном физическом процессе. Это позволяет существенно повысить безопасность за счет поддержки таких функций, как шифрование, электронная подпись и безопасные протоколы передачи данных.
Архитектура набора i810E практически целиком повторяет архитектуру своего предшественника. Тем не менее i810E поддерживает системную шину с максимальной тактовой частотой 133 МГц. В этом наборе реализован уникальный механизм арбитража с зацеплением, обеспечивающий «гладкую» работу с любой процессорной шиной: 66, 100 и 133 МГц. Значительное повышение производительности достигается за счет поддержки локальной видео кэш-памяти, работающей на частотах 133 и 100 МГц. i815. Набор i815 (Solano) является наследником очень удачного чипсета Intel – i440BX, хотя поддерживает только 512 Мб основной памяти против 1 Гб у i440BX. Чипсет состоит из трех основных концентраторов:
Микросхема GMCH чипсета Intel 815 объединяет контроллер памяти и интегрированное графическое ядро. Она обеспечивает интерфейс с микропроцессором, системной памятью и внешним портом AGP 4x. В микросхеме реализована поддержка PC133 SDRAM, которая может быть разделена на шесть банков памяти (три слота DIMM).
Контроллер памяти Intel 82820
Что касается встроенной графики, то тут никаких изменений по сравнению с i810 практически не произошло. Однако графическая подсистема легко модернизируется путем установки ускорителя GPA (Graphics Performance Accelerator) или внешнего адаптера AGP 4х, что позволяет достичь максимальной производительности при работе с трехмерной графикой и видео.
В наборе i815E в качестве контроллера ввода-вывода используется микросхема Intel 82801BA (ICH2). Этот чип обеспечивает пропускную способность подсистемы ввода-вывода вдвое выше, чем при традиционной архитектуре, и предоставляет выделенные информационные каналы для дальнейшего ее наращивания. Одним из его основных отличий является встроенная поддержка интерфейса Ultra ATA/100, благодаря которому достигается максимальная скорость обмена данными 100 Мб/с. Второе важное нововведение в ICH2 – наличие интегрированного LAN-контроллера i82559. Сетевая поддержка осуществляется в трех различных средах (1 Мбит/с домашний PNA, 10/100 Мбит/с LAN и управляемый 10/100 Мбит/с LAN). Все три решения используют технологию SingleDriver: общий набор драйверов, упрощающий структуру сети и облегчающий процесс ввода систем в действие.
Число портов USB в ICH2 доведено до четырех против двух в ICH, а каналов кодека АС97 – до шести. i820. Набор микросхем i820 (Camino) предназначен для работы с памятью типа RDRAM, он поддерживает 133 МГц системную шину и благодаря технологии AGP 4х увеличивает производительность графического интерфейса AGP 2.0. Так же, как и остальные наборы серии 800, чипсет i820 состоит из трех кристаллов:
Как видно, основные отличия сосредоточены в самом важном контроллере – i82820. Контроллер MCH поддерживает работу одного или двух микропроцессоров в зависимости от версии микросхемы (82820 или 82820DP). В него добавлена поддержка тактовой частоты системной шины 133 МГц. i820 стал первым чипсетом Intel, в котором нет поддержки памяти типа SDRAM. Вместо нее в MCH имеется контроллер Rambus, обеспечивающий работу двух слотов RIMM, с памятью типа RDRAM общим объемом до 512 Мб (или 1 Гб при использовании микросхем с плотностью 256 Мбит). Протокол RDRAM отвечает требованиям стандартов PC600, PC700 и PC800 RDRAM. В частности, для PC800 теоретическая полоса пропускания равна 1,6 Гб/с. i820 первым из наборов Intel стал поддерживать шину AGP 2.0 с режимом 4x. Напомним, что благодаря увеличению в два раза частоты сигнала синхронизации скорость передачи данных через порт в этом режиме возрастает также вдвое – с 528 Мб/с (AGP 2x) до 1,06 Гб/с (AGP 4x). Кроме того, имеется режим быстрой записи, благодаря чему данные в видеоподсистему из исполнительного блока могут передаваться напрямую, а не через системную память, как это делается обычно.
Концентратор MTH (Memory Translator Hub) не входит в базовый комплект i820. Он был спроектирован Intel для обеспечения совместимости данного чипсета с памятью типа PC100 SDRAM и предназначен для трансляции обращений к RDRAM в обращения к SDRAM. Таким образом, добавив микросхему MTH на системную плату с набором i820, можно использовать на ней стандартные слоты DIMM, поддерживающие память PC100 SDRAM.
Платформа на основе набора микросхем i820 имеет несколько элементов управления системой, позволяющей снизить общую стоимость владения (TCO), включая индикатор процессора (CPU Present Indicator), индикатор механического вмешательства, запрет функций и таймер TCO.
От i820 набор i820E отличается наличием контроллера ввода-вывода Intel 82801BA (ICH2).
Наборы для перспективных микропроцессоров
Как стало известно на Форуме разработчиков Intel, чипсетом для Pentium 4 (Willamette) станет набор микросхем i850 (Tehama), поддерживающий RDRAM. В качестве «южного» моста в нем будет использоваться уже известная по чипсету i815E микросхема ICH2. Кристалл Tehama MCH станет использовать упаковку типа flip-chip и потребует охлаждающего радиатора.
Набор Tehama поддерживает два канала Rambus и способен функционировать с двумя частотами системной шины (FSB): 100 и 133 МГц. В зависимости от режима передачи и тактовой частоты пропускная способность системной шины и каналов памяти составит 3,2 Гб/с. Объем памяти с контролем и исправлением ошибок (ECC) может варьироваться от 1 до 2 Гб.
В III квартале 2001 г. Intel планирует выпустить микропроцессор Northwood, построенный на архитектуре Willamette, но изготовленный по 0,13-микронной технологии и имеющий ряд усовершенствований. Northwood будет использоваться с чипсетом Tehama, правда, усиленным новым «южным» мостом ICH3. Главное нововведение в этом кристалле – поддержка интерфейса USB 2.0 (до шести портов). В остальном же возможности ICH3 совпадают с ICH2: Ultra ATA/100, интегрированный LAN-контроллер, кодек AC97 и т.д. Что же касается такой функции, как поддержка последовательного интерфейса Serial ATA, то она появится только во II квартале 2002 г., когда ожидается выход микросхемы ICH4. Использование ICH3 будет единственным отличием чипсетов Tehama и TehamaE. «Северный» мост в обоих этих наборах логики один и тот же.
Кроме того, ICH3 будет применяться с набором Brookdale, предназначенным для Pentium 4. Intel специально создает его для работы с памятью типа SDRAM (133 МГц) взамен более дорогой RDRAM. Есть также информация, что Brookdale в конечном итоге сможет взаимодействовать и с SDR, и с DDR SDRAM, но не одновременно. Системы, построенные на Northwood и Brookdale (стоимостью около 1000 долл.), должны появиться на рынке в I квартале 2002 г.
Tualatin – кодовое название будущего Pentium III, выполненного с учетом проектных норм 0,13 мкм и с тактовой частотой 866 МГц. Его выпуск ожидается в конце II – начале III квартала следующего года. Главное усовершенствование нового микропроцессора – переход к более быстрой 200 МГц системной шине. Для ее поддержки Intel планирует выпустить специальный чипсет Almador. Вокруг этого набора уже ходит немало слухов, в частности о том, что Almador должен стать последователем i815, поддерживающим DDR/SDR SDRAM.
В 2002 г. Intel намерена представить еще два новых чипсета Next Generation для систем, построенных на Pentium 4 и Northwood с поддержкой памяти типа DDR SDRAM.
Статья опубликована в PC Week/RE № (262)40 от 10/31/00, стр. 18
Перепечатывается с разрешения автора.
Intel(r) 82802 Firmware Hub Device
Intel(r) 82802 Firmware Hub Device
Intel(r) 82802 Firmware Hub Device (Intel(r) Security Driver)
File: 7508433.exe
Примечание: Ссылка «скачать» может вести как непосредственно на файл, так и на сайт производителя, на котором Вы можете найти нужный файл.
Это связано с тем, что некоторые производители не позволяют размещать прямые ссылки на файлы.
I recently updated to Windows 10 and this hardware ACPIVEN_INT&DEV_0800 is being listed as a Legacy Device.
Since I upgraded the screen saver and power saving features stop working.
Any help will be appreciated.
ACPIVEN_INT&DEV_0800
As an example, for my Pavilion dv6 3230tx HP have an Intel MEI drive update sp52353.exe, v6.0.0.1179 from here:
I’m not saying that this is the driver for your model, but just to give you an idea. I got that link from my notebook model product page.
7zip if a great free unziping program, from here:
Download the beta version 15.07 at the top right of screan to get the most complete functionality. Install it then after you download the sp file from HP support, right click the file and click 7zip>extract here. It will create a folder with a randome name where the drivers are.
Of course you could simply double click the sp file to install it, but it might not want to install where as a manual driver update just to update that legacy driver should work.
ACPIVEN_INT&DEV_0800
but recently i went look all over the internet for the memory adres mentioned like this
Geheugenadres 0xFF000000-0xFFFFFFFF Systeemkaartbronnen
Geheugenadres 0xFF000000-0xFFFFFFFF Verouderd apparaat
where systeemkaarbrom means motherboard source and below is legacy device.
Intel® 82802AB/82802AC Firmware Hub (FWH)
The Intel® 82802 Firmware Hub (FWH) component is for use with Intel® 800 series chipsets. The 82802 Firmware Hub is sold as a separate component; it is not included as part of Intel 800 series chipsets.
File Name/Size: 29065804.pdf 482878 bytes Download From: FTP Server Web Server (Available for byte serving) ——————–
Now was hopelessly trying to find out what precisely those 800 series chipsets were, and really i counld not yet find it, not over wikipeida either. but as i notice that this memory adres is everytime the same for a firmware hub intel, or there is mentioned legacy device.
Kind greets from Belgium
ACPIVEN_INT&DEV_0800
This device is equipped with two hardware interfaces. The state of the devices IC (InterfaceConfiguration) pin determines which interface is in use. The interface mode must be selected prior topower-up or before return from reset (RST# or INIT# low-to-high transition). The Intel FWH interface isdesigned to work with the Intel family of I/O Controller Hubs (ICH) during platform operation. The A/A Mux interface is designed as a programming interface for OEMs, for use during motherboard manufacturing or component pre-programming. The A/A Mux interface is not intended for use during regular personal computer operation. Such a configuration would cause the expected (Intel FWH) interface to be disabled, and the system boot sequence would fail upon power-up. An internal Command User Interface (CUI) serves as the internal control center for the nonvolatilememory core in either of the two device interfaces (Intel FWH or A/A Mux). A single valid commandsequence written to the CUI initiates an automated sequence of internal events to complete various tasks. An internal Write State Machine (WSM) automatically executes the algorithms and timings necessary for block erase and program operations. Driving RST# or INIT# low resets the device, which resets the block-lock registers to their default (write-locked) condition and clears the status register. A reset time (tPHQV A/A Mux) is required from RST# or INIT# switching high until outputs are valid. Likewise, the device has a wake time (tPHRH A/A Mux) from RST# or INIT# high until writes to the CUI are recognized. A reset latency will occur if a reset procedure is performed during a programming or erase operation. Resetting the component will put the component back into read-array mode.
Note: There is no chip enable (like CE#) in either interface. Stand-by current control in the Inel FWH interface is enabled automatically, if the Intel FWH4 is high and the device is not working to complete a requested activity.
TL;DR In other words, its for AMT an MEI, REMOTE Configuration most likely the KVM chip or something, OR, its the hardware switch between UEFI and LEGACY BIOS, and HYBRID BIOS modes, this is my guess. OR it is for remotely managing/configuring the bios (FIRMWARE) of the PC.
