Что лучше, LiFePO4 или Li-ion

Литий-ионные аккумуляторы включают элементы питания с разными типами химии: с содержанием кобальта, марганца, никеля, алюминия, оксида титана, фосфата железа. Самые распространенные типы Li-ion аккумуляторов – литий-кобальтовые, литий-марганцевые и литий-никель-марганец-кобальтовые (NMC). Достойную конкуренцию им составляют литий-железо-фосфатные элементы питания (LiFePO4).

Они также относятся к литиевым аккумуляторам, но из-за значительных отличий от остальных Li-ion элементов питания часто рассматриваются как отдельная категория. Сегодня мы сравним аккумуляторы LiFePO4 и Li-ion, сопоставим их преимущества и недостатки, дадим рекомендации по использованию в зависимости от поставленных задач и условий использования.

Особенности литий-ионных аккумуляторов

Li-ion аккумуляторы содержат электроды, пористый сепаратор, электролит и контакты. Отрицательные пластины создаются из графита, электролит – обычно из смеси LiPF6 и карбоната. В роли катода применяются различные материалы: кобальтат лития (LiCoO2), литий-марганцевая или литий-кобальт-марганцевая шпинель (LiMn2O4, LiNiCoMnO2) и др. Технология производства Li-ion элементов постоянно совершенствуется, в результате чего повышается безопасность их эксплуатации, и улучшаются характеристики.

Li-ion элементы питания имеют высокую удельную энергоемкость, что позволяет вмещать в АКБ меньших размеров и массы больше энергии. Также они отличаются высокой токоотдачей и имеют следующие особенности:

Параметр оценки

Li-ion

Источник

Что такое Lifepo4 аккумулятор и как им пользоваться

Чтобы обеспечить технику электроэнергией, производители использовали свинцово-кислотные аккумуляторы. С развитием технологий появились литий-ионные аккумуляторы с более высокой энергетической плотностью, что позволяло дольше пользоваться техникой без подзарядки. Такие аккумуляторы используются до сих пор. Производители устанавливают их в мобильные телефоны, цифровые камеры, ноутбуки и даже электромобили. Главный недостаток литий-ионных аккумуляторов — они быстро изнашиваются.

Чтобы продлить жизнь литий-ионным аккумуляторам, американский профессор придумал новую технологию. Он разработал LiFePO4 аккумулятор и стал использовать его как катод к литий-ионному аккумулятору. Однако новый тип аккумулятора обладал меньшей емкостью и все еще не мог выйти на широкий рынок. Чтобы решить проблему, американский профессор привлек инвесторов. Среди них была небезызвестная компания Motorola. Деньги инвесторов позволили довести технологию до ума и вывести LiFePO4 аккумуляторы на широкий рынок.

Сейчас LiFePO4 аккумуляторы набирают все большую популярность, активно вытесняя своих конкурентов.

Не превышайте допустимых значений.

Любые литий-ионные аккумуляторы, в том числе новые LiFePO4, быстро изнашиваются, если их разряжать до минимума или долго держать на зарядке. Если часто разряжать батарею ниже допустимых значений, она начнет терять емкость и со временем будет быстрее разряжаться. Если перезарядить батарею, она вздуется из-за скопления газа внутри ячеек и быстро выйдет из строя.

Чтобы продлить срок службы литий-железо-фосфатного аккумулятора, заряжать аккумулятор рекомендуется до 3,65V (пик 3,7V), разряжать не ниже 2,5V (пик 2V)

Используйте защитную плату BMS

В мобильных телефонах и электромобилях аккумуляторы обычно заряжаются до максимума и после этого сразу используются. Но если не отключить зарядное устройство после полной зарядки, аккумулятор разбухнет и выйдет из строя. Однако необязательно пристально следить за напряжением аккумулятора, чтобы он не разряжался до минимума и не перезаряжался. Производители придумали как решить эту проблему. Они устанавливают на каждый аккумулятор защитную плату BMS. Плата контролирует параметры источника питания, от которого заряжается аккумулятор, и полностью управляет процессом разрядки и зарядки.

Если LiFePO4 аккумулятор начнет перезаряжаться, плата BMS обеспечит равномерную нагрузку на ячейки. Если аккумулятор сильно разрядится, плата BMS отключит его от потребителя энергии.

Если вы покупаете не целый аккумулятор, а только ячейки и не устанавливаете BMS плату, то напряжение при зарядке аккумулятора будет распределяться неравномерно. Например, вы пользуетесь аккумулятором из четырех ячеек LiFePO4. Со временем три ячейки становятся примерно одинаково заряженными, где-то на 3,5V. А заряд четвертой ячейки оказывается гораздо выше — 4, 25 V. В таком случае четвертая ячейка начнет перезаряжаться и выйдет из строя. Даже несмотря на то, что общее напряжение при зарядке остается в пределах допустимых значений.

Если нет возможности поставить защитную плату BMS, постарайтесь поставить хотя бы балансировочные платы. Они помогают сбалансировать напряжение.

Однако балансировочные платы никак не помогут спасти аккумулятор, если все ячейки слишком сильно разрядятся или начнут перезаряжаться. К тому же, если разница в заряде ячеек будет слишком высокой, балансировочная плата не поможет выравнивать напряжение.

Самый надежный способ защитить литий-железо-фосфатный LiFePO4 аккумулятор — поставить защитную плату BMS.

Учитывайте режим работы

Любой аккумулятор можно использовать в двух режимах работы: циклическом и буферном. Циклический режим проще всего объяснить на примере бытовой техники. Вы пользуетесь телефоном целый день, потом ставите его на зарядку, а когда батарея полностью заряжена — продолжаете пользоваться. Буферный режим — это когда аккумулятор постоянно находится на подзарядке. Такой способ работы можно встретить в бесперебойных источниках питания. При буферном режиме работы напряжение аккумулятора редко падает до критических значений, поэтому он служит дольше, чем при циклическом режиме работы.

Чтобы дополнительно продлить жизнь аккумулятору, рекомендуется понизить напряжение заряда. Обычно для LiFePO4 это 3.40-3.45V. Но лучше всего сверится с рекомендуемыми значениями от производителя. Их можно узнать у продавца во время покупки.

Отбалансируйте ячейки

Если Вы решили самостоятельно собирать аккумулятор, то перед сборкой обязательно отбалансируйте ячейки (аккумуляторы 3,2V). Ячейки не всегда бывают одной степени заряженности. Поэтому перед использованием нужно предварительно провести балансировку. Для этого нужно параллельно соединить каждую ячейку — плюс каждой ячейки соединить между собой, и то же самое сделать с минусом. Заряжать соединенные таким образом ячейки нужно до 3,65V.

Если одна или несколько ячеек покажут разность сопротивлений, во время балансировки произойдет выравнивание напряжений.

Преимущества LiFePO4 аккумулятора перед свинцовыми аккумуляторами

Может показаться, что правильно пользоваться литий-железо-фосфатным аккумулятором сложно. Гораздо легче пользоваться привычными свинцово-кислотными аккумуляторами. Но у LiFePO4 есть весомые преимущества:

Что нужно запомнить

Чтобы легче усвоить всю информацию в статье, пользуйтесь шпаргалкой.

Источник

Статья обновлена: 2021-04-05

Для питания электрического транспорта, электронного оборудования, электроприборов и автономно работающей техники используются аккумуляторы с разным химическим составом. Производители создают источники питания с усовершенствованными характеристиками, среди которых отлично зарекомендовали себя литий-железо-фосфатные элементы. Технология их производства получила развитие в 2003 году, и с тех пор LiFePO4 аккумуляторы остаются лучшими по многим параметрам.

Плюсы и минусы литий-железо-фосфатных аккумуляторов

В таких источниках питания в роли материала катода применяется литий-фосфат железа. Анод производится из углерода, как и у остальных литиевых элементов. По сравнению с аналогами LFP аккумуляторы имеют превосходную химическую и термическую стабильность. Они:

К недостаткам LiFePO4 АКБ относят их низкое номинальное напряжение (в диапазоне 3–3,3 В), меньшую энергоемкость и чувствительность к прямому воздействию влаги. При взаимодействии с водой происходит потеря активного лития, и снижается плотность энергии.

Принцип работы LFP аккумуляторов

В аккумуляторах протекают реакции, основанные на взаимодействии литий-феррофосфата как материала катода и углерода в качестве материала анода: LiFePO4 + 6C → Li1-xFePO4 + LiC6. Заряд переносят ионы лития. При разряде элемента питания они внедряются в кристаллическую структуру анода и отдают накопленный заряд, в результате чего протекают процессы окисления. При заряде источника питания ионы лития перемещаются от анода к катоду и накапливают заряд – происходит процесс восстановления.

График разряда LiFePO4

Для LFP аккумуляторов характерны плоские кривые разряда и заряда. Характерная кривая разряда LiFePO4 элементов имеет значительный участок с очень медленным изменением напряжения. К тому же, она имеет гистерезис. Эти особенности усложняют точный замер уровня заряда ячеек (SOC). Решить проблемы с точностью измерений уровня заряда позволяет алгоритм, базирующийся на оценке напряжения с применением способа интегрирования токов. Похожую кривую разряда-заряда имеют накопители энергии с типом химии LiCoPO4, LiFeSO4F, LiMnPO4.

Технические характеристики

Аккумуляторы типа LiFePO4 имеют:

Схема соединения литий-феррофосфатных аккумуляторов в сборке зависит от требуемых параметров емкости и напряжения. При последовательном соединении ячеек емкость не меняется, а напряжение – суммируется. При параллельном соединении «банок» напряжение не меняется, а емкость суммируется. Для стабильной работы АКБ используются BMS платы, защищающие источники питания от перезаряда, глубокого разряда и коротких замыканий.

Области применения

LFP аккумуляторы используются в разных сферах:

Особенности зарядки

BMS плата защиты не допускает перезаряда АКБ, ее глубокого разряда и КЗ, а также выполняет балансировку элементов питания – выравнивает их напряжение. Но незащищенные аккумуляторы (без платы защиты) нельзя перезаряжать и разряжать ниже допустимого предела, иначе они деградируют и теряют работоспособность.

Если оставить разрядившиеся аккумуляторы без подзарядки, дальнейшее снижение напряжения в результате саморазряда негативно отразится на емкости и работоспособности источника питания. Зарядку нужно проводить при температуре корпуса, приближенной к комнатным значениям. Во избежание перегрева заряжаемую батарею и ЗУ нельзя чем-то накрывать.

Процесс зарядки LFP аккумуляторов и батарей включает 2 этапа:

Для зарядки рекомендуется использовать «умные» зарядные устройства. Оптимальное напряжение заряда – 3,6–3,65 В на элемент. В результате обеспечивается напряжение до 3,4–3,45 В на каждый аккумулятор.

Правила хранения и утилизации

Перед длительным хранением LiFePO4 аккумуляторы нужно зарядить до уровня 40–60%, чтобы не допустить их значительного разряда и потери емкости. Хранить источники питания рекомендуется при температуре от +5 до +30 °С, в сухом месте, в стороне от источников тепла и прямых солнечных лучей.

Аккумуляторы, отработавшие свой ресурс, желательно сдать на переработку. В специальных пунктах переработки источники питания разбирают и в дальнейшем используют, например, для сборки блоков для хранения электроэнергии от солнечных батарей, ветряков и компактных гидроэлектростанций.

Источник

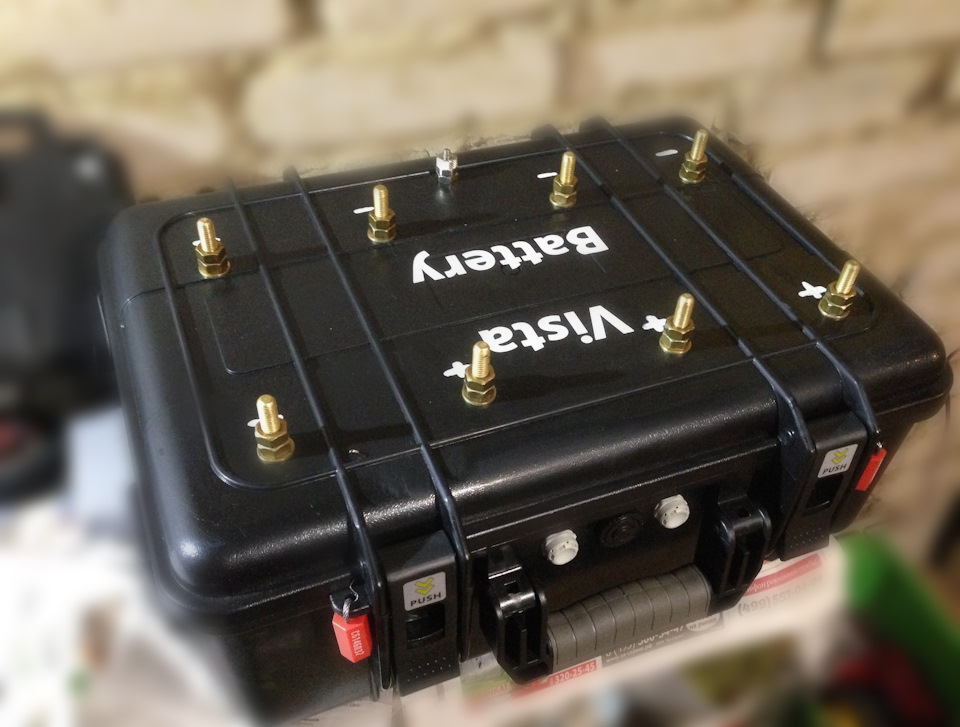

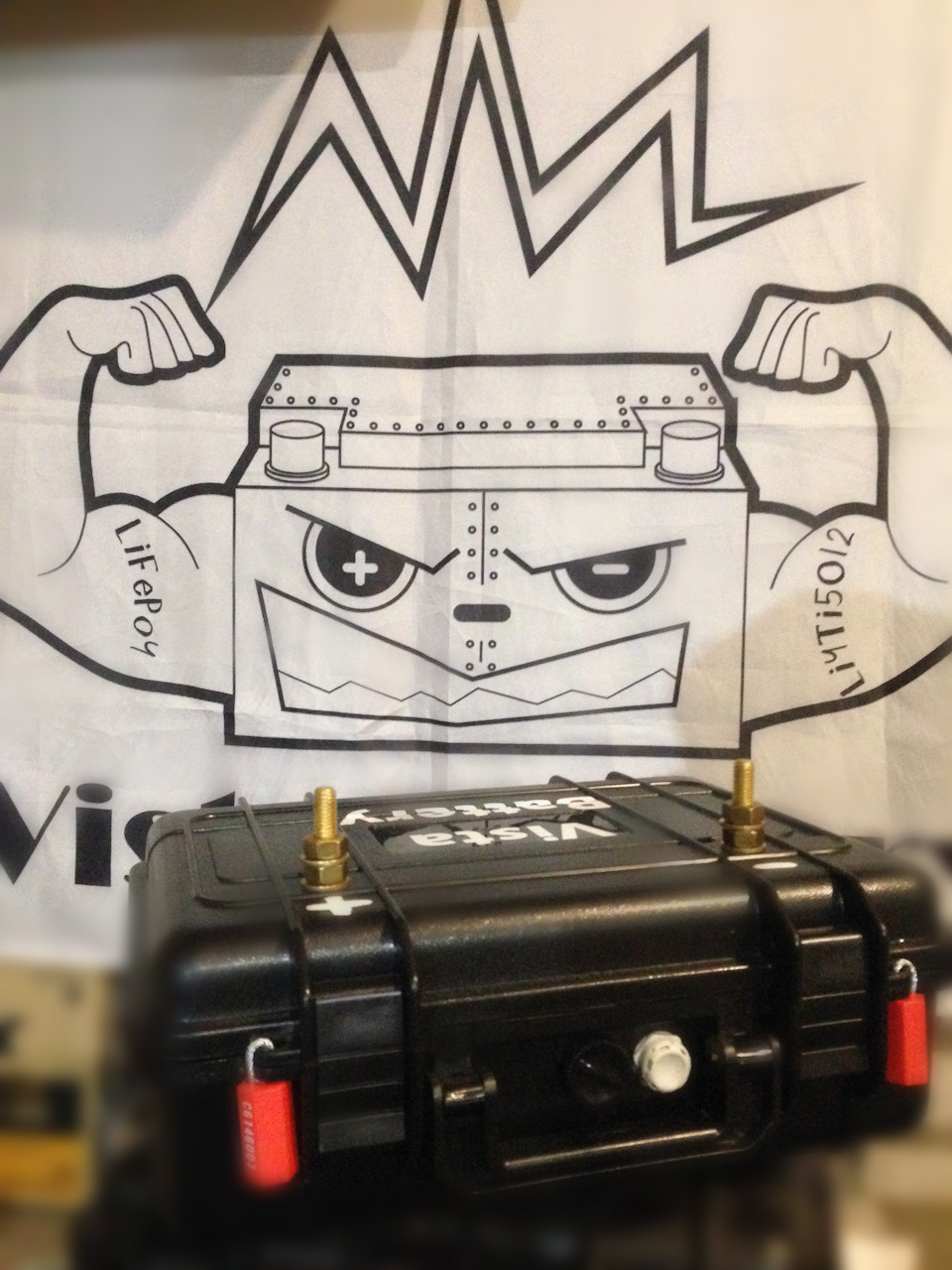

Аккумуляторы LiFePo4. #VistaBattery.ru Прошло 2 года

Добро пожаловать на дублирующую страницу проекта «Аккумулятор 21 века. VistaBattery»

Записи о проданных аккумуляторах и клиентах VistaBattery(те, что есть на драйве)

Кого не нашел — кидайте ссылки

Но есть и минусы:
-Стоимость (элементы Америка и покупаются за бугром)
-Невозможность работы совместно со свинцово-кислотными (как писал выше, из-за разности напряжений 12.3 свинец — 13.5 феррофорсат)
-Невозможность работы под водой (решается заливкой в компаунд) решено переходом на пластиковые герметичные корпуса

Характеристики:
Дрифт, ралли, кольцо, ежедневная эксплуатация:
4.4 Ач — 190*170*60мм, 1.2кг, 260А номинал, пик 475А
8 Ач — 190*170*60мм, 1.5кг, 260А номинал, пик 510А
20 Ач — 280*230*100мм, 3кг, 300А номинал, пик 500А
Трофи, автозвук, экспедиции:
40 Ач — 280*230*100мм, 5кг, 600А номинал, пик 1000А
80 Ач — 280*230*160мм, 10кг, 1000 А номинал, пик 5000А

Так же возможны любые вариации с емкостью, корпусами, выводами для наиболее комфортной инсталяции в уже имеющийся проект.

Эксплуатация в трофи:
Как показала практика — на легком внедорожнике вроде Джимника — прекрасно себя чувствует 20А/ч. Для экстрима и более тяжелых категорий, я бы все- таки рекомендовал 40А/ч там точно не придется себя останавливать и лебедиться сколько влезет. Запас по характеристикам очень хороший. 20Ач = 55Ah оптима
80Ач= свыше 300Ач свинца

Стоимость
3 Ач — 7.000р
4.4 Ач — 15.000р
20 Ач — 25.000р
40 Ач — 45.000р
60 Ач — 55.000р
80 Ач — 65.000р
120Ач — 90.000р
160 Ач — 110.000р

По гарантии и сроку службы:
-Моя гарантия год без всяких вопросов
-5 лет техническая поддержка(тест элементов, контроль их состояния, техническое обслуживание)
-срок службы от 10 лет. Поскольку их массовое производство началось только в 2006 году, ни один еще от старости не умер.

Поставляется целиком готовое изделие. Изготовление согласовывается с заказчиком (характер использования, требования в виде усиленных шин, проводов, клемм, ввода фитингов подпора воздуха и прочих требований). Все акб поставляются в ударопрочных, герметичных, ПРОВЕРЕННЫХ корпусах класса IP67

Один клиент — одно решение. Это не массовое производство, а индивидуальный подход.
#VistaBattery

Источник

LiFePO4 аккумуляторы

Современный рынок пестрит разнообразным электронным оборудованием. Для их функционирования разрабатываются все более совершенные источники питания. Среди них особое место занимают литий железо фосфатные аккумуляторы. Они безопасны, обладают большой электроемкостью, практически не выделяют токсины, долговечны. Возможно, скоро эти батареи вытеснят из устройств своих «собратьев».

Что такое литий железо фосфатный аккумулятор

LiFePo4 аккумуляторы – это высококачественные и надежные источники питания с высокой производительностью. Они активно вытесняют не только морально устаревшие свинцово-кислотные, но и современные Li-ion батареи. Сегодня данные АКБ встречаются не только в промышленном оборудовании, но и в бытовых устройствах – от смартфонов до электровелосипедов.

LFP аккумуляторы были разработаны Массачусетским Технологическим Университетом в 2003 году. Их основа – усовершенствованная технология Li-ion с измененным химическим составом: для анода используется лития феррофосфат вместо кобальтата лития. Широкое распространение АКБ получили благодаря таким компаниям, как Motorola и Qualcomm.

Как осуществляется производство LiFePo4 аккумуляторов

Основные компоненты для изготовления LiFePo4 батарей поставляются на завод в виде темно-серого порошка с металлическим блеском. Схема производства анодов и катодов одинакова, но из-за недопустимости смешивания компонентов все технологические операции выполняются на разных цехах. Все производство делится на несколько этапов.

Первый шаг. Создание электродов. Для этого готовый химический состав покрывается с обеих сторон металлической фольгой (как правило, алюминиевой для катода, а медной для анода). Фольга предварительно обрабатывается суспензией, чтобы она могла выступать в роли приемника тока и токопроводящего элемента. Готовые элементы нарезаются на тонкие полоски и сворачиваются несколько раз, образуя квадратные ячейки.

Второй шаг. Непосредственно сборка батареи. Катоды и аноды в форме ячеек располагают по обе стороны сепаратора из пористого материала, плотно закрепляют на нем. Полученный блок помещают в пластиковый контейнер, заливают электролитом и запечатывают.

Принцип работы и устройство литий железо фосфатного АКБ

LFP батареи состоят из электродов, плотно прижатых к пористому сепаратору с обеих сторон. Для питания устройств и катод, и анод подключаются к токосъемникам. Все компоненты помещены в пластиковый корпус, залиты электролитом. На корпус помещается контролер, который регулирует подачу тока во время зарядки.

Принцип работы LiFePo4 аккумуляторов основан на взаимодействии литий феррофосфата и углерода. Сама реакция протекает по формуле:

Переносчиком заряда АКБ выступает положительно заряженный ион лития. Он имеет способность внедряться в кристаллическую решетку других материалов, с образованием химических связей.

Технические характеристики LiFePo4 аккумуляторов

Вне зависимости от производителя все LFP ячейки имеют одинаковые технические характеристики:

Представленные технические характеристики относятся именно к LiFePo4 ячейкам. В зависимости от того, сколько их объединено одной батареей, будут варьироваться и параметры аккумуляторов.

Экземпляры отечественного производства имеют следующие характеристики:

Все аккумуляторы не теряют свои качества при хранении на протяжении 15 лет, имеют стабильное напряжение и отличаются низкой токсичностью.

Какие бывают LiFePo4 батареи

В отличие от привычных для нас батарей, которые маркируются символами АА или ААА, литий железо фосфатные элементы имеют совершенно иную маркировку форм-фактора – их размеры шифруются 5-значным номером. Все они представлены в таблице.

Даже не имея перед собой таблицу с обозначением маркировки, можно легко сориентироваться в габаритах батареи. Первый две цифры кода обозначают диаметр, остальные – длину источника питания (мм). Число 5 на конце некоторых типоразмеров соответствует половине миллиметра.

Литий железо фосфатный аккумулятор: плюсы и минусы

LFP батареи основаны на технологии Li-ion, что позволило им вобрать в себя все плюсы данных источников питания, и одновременно избавиться от присущих им недостатков.

Среди главных достоинств выделяют:

Но у аккумуляторов выделяют также и минусы. Первый из них – это высокая стоимость. Цена элемента на 20 Ач может достигать 35 тыс. рублей. Второй и последний недостаток – сложность собственноручной сборки банки батарей, в отличие от литий-ионных элементов. Других явных минусов у этих источников питания пока не выявлено.

Зарядные устройства и как заряжать LiFePo4

Зарядные устройства для LiFePo4 аккумуляторов практически ничем не отличаются от обычных инверторов. В особенности можно записать большая сила тока на выходе – до 30А, что используется для быстрой подзарядки элементов.

Покупая готовый блок батарей трудностей с их зарядкой возникнуть не должно. В их конструкции встроено электронное управление, которое защищает все ячейки от полного разряда и перенасыщения электроэнергией. Дорогие системы используют балансирную плату, которая равномерно распределяет энергию между всеми ячейками устройства.

Важно при подзарядке не превышать рекомендуемую силу тока, если вы используете сторонние ЗУ. Это снизит срок службы батареи в несколько раз за одну подзарядку. Если батарея нагревается или вздувается, то сила тока превышает допустимые значения.

Где применяются LiFePo4 аккумуляторы

LFP батареи имеют большое значение для промышленности. Их используют для поддержания работоспособности устройств на метеостанциях, больницах. Они также внедряются в качестве буфера на ветряные электростанции и применяют для накопления энергии от солнечных панелей.

Аккумуляторы на 12v начинают использоваться в современных автомобилях вместо привычных свинцово-кислотных элементов. LiFePo4 конструкции устанавливаются в качестве главного источника питания на электровелосипедах и квадроциклах, моторных лодках.

Широко их значение и в быту. Они встраиваются в телефоны, планшеты, и даже в шуруповерты. Однако такие устройства значительно отличаются по цене от своих менее технологичных собратьев. Поэтому встретить их на рынке пока сложно.

Правила хранения, эксплуатации и утилизации LiFePo4

Прежде чем отправить LFP аккумулятор на длительное хранение, необходимо его зарядить до 40-60% и поддерживать этот уровень заряда на протяжении всего срока консервации. Держать АКБ следует в сухом месте, где температура не отпускается ниже комнатных значений.

Во время эксплуатации следует выполнять требования производителя. Важно не допускать перегрева батареи. Если вы заметили, что аккумулятор во время работы или подзарядки нагревается неравномерно, то следует обратиться в ремонтный центр – возможно одна из ячеек вышла из строя, либо присутствуют неисправности блока управления или балансирной платы. Так же следует поступить и при появлении вздутий.

Для правильной утилизации полностью исчерпавшей свой ресурс батареи следует обратиться в специализирующиеся на этом организации. Так вы не только поступите как сознательный гражданин, но и сможете на этом заработать. Однако если вы просто отправите АКБ на свалку, то ничего страшного не произойдет.
