МАП сенсор ГБО: что это, для чего и как это работает? Подробно о датчике абсолютного давления газа
Всем привет. Сегодня на gboshnik.ru поговорим о датчике абсолютного давления газа (ДАД). Вы узнаете много интересного об этом устройстве, например, для чего оно необходимо, как устроено, о принципе его работы, а также об основных неисправностях МАП сенсора ГБО.
MAP Sensor (Manifold Absolute Pressure, МАП сенсор, МАП датчик) он же датчик абсолютного давления газа, который используется на 4-м поколении ГБО. Используется этот датчик для контроля давления, как это уже понятно из названия. МАП датчик контролирует абсолютное давление (уровень разрежения воздуха во впускном коллекторе) и может быть аналоговым или цифровым. Данные, которые передает MAP Sensor, предаются в ЭБУ, после чего на их основании корректируется ГВС (газовоздушная смесь). Абсолютное давление позволяет также определить степень нагрузки на силовой агрегат, а также угол открытия дроссельной заслонки.
Как вы понимаете, от правильности работы МАП сенсора зависит правильность пропорции ГВС, которая поступает в цилиндры, а значит и общая производительность двигателя. Любой сбой в работе ДАД приведет к нарушению пропорции и смесь станет либо «богатой», либо «бедной». В любом из этих случаев мотор будет работать некорректно и в результате могут возникнуть провалы мощности или перерасход топлива.
Как это работает?
При всей своей важности МАП датчики имеют довольно простое устройство, поэтому весьма надежны. Устройство представляет собой корпус, в котором располагаются пьезорезистивные преобразователи. Корпус имеет входы и выходы, которые реализованы в виде подводящих штуцеров. ДАД оценивает разность давления, после чего посылает частотный сигнал в блок управления. Когда абсолютное давление снижается, разрежение увеличивается, выходное напряжение МАП датчика снижается. Эта информация обрабатывается ЭБУ, после чего производится коррекция газовой смеси.
Несмотря на то, что основная идея создания MAP Sensor заключается в измерении абсолютного давления, этот датчик способен выполнять другие функции, к примеру, измерять температуру газа, а также степень разрежение воздуха.
Основные причины неисправности датчика абсолютного давления газа и признаки, указывающие на это
Среди распространенных причин неисправности МАП сенсора является некорректная установка датчика. Во время установки следует соблюдать определенные правила. Так ДАД следует крепить разъемом вниз, выше фильтра тонкой очистки, впускного коллектора, а также газовой рампы распределителя. Такое расположение исключит скопление пара, появление загрязнений, а также конденсата в корпусе МАП датчика. В итоге МАП сенсор будет работать исправно, а срок его службы будет существенно увеличен.
Признаки неисправности MAP Sensor следующие:
Причина некорректной работы ДАД, как правило, заключается в том, что «пробивало» датчика давления, в результате чего он прекращал отслеживать изменения в давлении газа. Также выходить из строя может и датчик разрежения. Происходит это, как правило, в результате неправильного подключения шлангов разрежения и давления. Учитывая это, некоторые производители стали объединять эти датчики, в результате появилась возможность подключать шланги как угодно.
Второй причиной неисправности может стать плохой контакт в результате окисления проводки, а также утечка газа из-за нарушения герметичности резиновых уплотнителей или штуцеров. Не спешите сразу же менять MAP Sensor, нередко его можно починить, тем более в продаже уже имеются готовые наборы для ремонта, так называемые ремкомплекты.
На этом у меня все. Я, надеюсь, ответил на основные вопросы!? Теперь вы знаете, что такое МАП сенсор, для чего необходим, как устроен и как понять, что он вышел из строя. Напишите в комментах, что вам известно об этом датчике, приходилось ли вам его ремонтировать и как проявлялась его неисправность. Спасибо заранее.
Благодарю за посещение ГБОшника, до новых встреч здесь же. Всем пока!
Про MAP sensor, регулировку клапанов и очистку контактов аммиаком
Пара заметок:
1. MAP sensor не буду сливать свои злоключения,

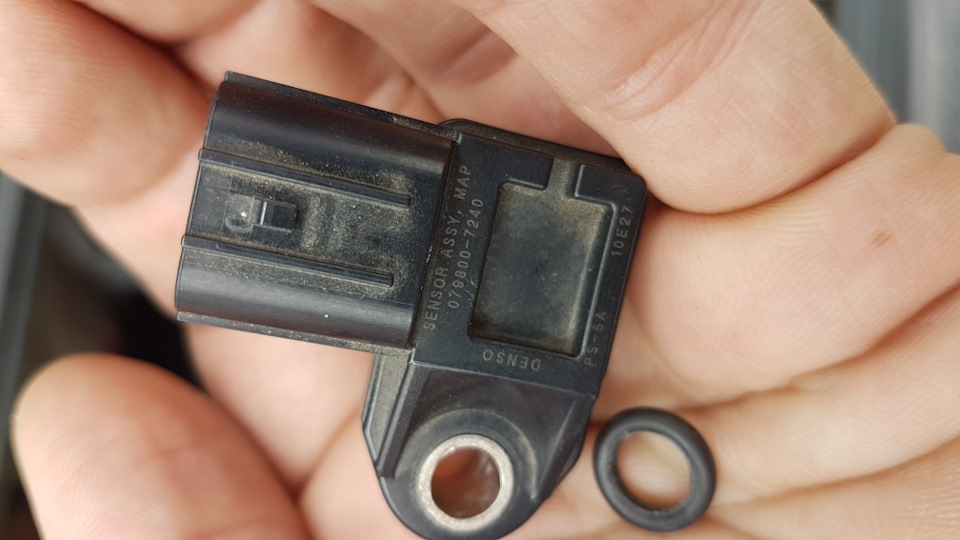

-MAP лучше брать оригинал, или около того, хоть с разбора (даже 3 DENSO с разбора, вместо одного нового китайца). Машинка льет, жрет и т.д.- MAP на допрос. Оригинал- с этикеткой, или хоть такими надписями:
— Аналог датчика может биться как альтернатива, но иметь немного другие характеристики и тихо подвирать, пока Вы носитесь за новыми свечами, фильтрами, розовыми единорогами.
— При высоком давлении на впуске (примерно, больше 30 кПа), стоит проверить резинку MAP датчика и подобрать заменитель на 10р., посадив его на нейтральной смазке. Только не сломайте грибок воздуозаборника:
— Выявить неисправность оного по схеме из мануала omanual.ru/Honda/Accord/7…01K72100090107FART00.HTML, может не получиться. Показания будут ровно завышены\занижены\скачуть. А имея obd scanner, можно подключить трубочку к заборнику и создавать давление\разрежение шприцем\ртом, диапазон работы 0(10)-170 кПа. Без воздействий должен показывать около 100 кПа- атмосферное давление на уровне черного моря.
Это тоже не гарантия.
-Не лазить со всякими прмывками. Инжинеры позаботились о сохранности. Если не имётся, то чем-нибудь нейтральным. Тыкать в дырочку- вообще не стоит, сенсор покоится в желеобразной заливке, повреждается-на раз.
Основная мысля: поскольку MAP sensor- такой себе серый кардинал впрыска, то стоит быть уверенным в его адекватности, имея оригинал и подмену на всякий случай
2. Регулировка клапанов
Это дело известно ( omanual.ru/Honda/Accord/7…00A14680200000MBRT00.HTML ) Есть основания считать, что зазоры лучше отстроить по верхнему допуску, хотя бы впускные-
Двигатель K24A3
Впускной клапан: 0,21-0,25 мм (0,008-0,010 дюйма)
Выпускной клапан: 0,25-0,29 мм (0,010-0,011 дюйма)
Цекотать будет чуть громче, но хоть в коллектор не попрет.
3. Чистка контактов аммиаком
отличная штука за 30р., смывает окислы на раз. Но что-то я разашолся и получил съеденные пины на датчиках температуры, скоростей первичного и вторичного валов. А дальше — пайка и, видимо, заказ новых. Поприпаивал нормально, но рисковать не охота
P/S : если закрались хоть какие подозрения, что map с Вами не честен- не цепляйтесь за прошлое, сразу берите парочку с разбора ( благо цены радуют)
Что нужно знать о МАП-сенсоре
Датчик массового расхода воздуха нужен двигателю, а точнее, блоку управления, для расчёта правильного количества впрыскиваемого топлива.
1.Назначение устройства. Виды МАП-сенсора. Его основные функции
MAP Sensor (Manifold Absolute Pressure, МАП сенсор, МАП датчик) он же датчик абсолютного давления газа, в основном, используется в 4-ом поколении ГБО. Он необходим для контроля давления.
МАП-датчик исполняет 2 основные функции:
2.Принцип работы датчика абсолютного давления (ДАД)
От правильности работы МАП-сенсора зависит корректность пропорции газовоздушной смеси (ГВС), которая впоследствии поступает в цилиндры, а значит, и общая производительность двигателя.
При всей кажущейся сложности, это довольно простое устройство. Датчик абсолютного давления (ДАД) представляет собой небольшой корпус, внутри которого находятся преобразователи. На корпусе имеются специальные входы и выходы в виде подводящих штуцеров.
После чего посылается частотный сигнал в ЭБУ.
Когда абсолютное давление снизилось, а разрежение увеличилось, то выходное напряжение МАП-датчика снижается.
ЭБУ обрабатывает полученную информацию и осуществляет коррекцию газовой смеси.
Микромеханическая более современная, так как осуществляет более точные измерения. Если в двигателе есть турбонаддув, то между компрессором и коллектором ставят дополнительный датчик. Он будет регулировать давление наддува, если в этом появится необходимость.
3.Признаки поломки MAP-сенсора
Одной из главных причин неисправности МАП-сенсора является его неправильная установка. Этим должны заниматься только квалифицированные специалисты в условиях оборудованного сервисного центра.
Признаками поломки МАП-сенсора могут быть:
Если вы заметили один или несколько этих признаков поломки МАП-сенсора, то незамедлительно обратитесь в сервисный центр.
4.Возможные причины поломки устройства МАП-сенсора
В основном, датчики давления отличаются высокой надежностью и качеством, а большинство поломок случаются из-за неправильной установки. Давайте рассмотрим самые распространение причины поломок МАП-сенсоров:
Теперь вы знаете, что такое МАП-сенсор, для чего он нужен, причины его поломки и как понять, что он вышел из строя.
Мы сделаем проверку и диагностику ДАД. Если поломка МАП-сенсора мелкая и поддается ремонту, то мы его отремонтируем и оставим. В случае, если прибор дает неправильные показания, то потребуется полная замена МАП-сенсора.
Если вы заподозрили, что у вас неправильно установлен МАП-сенсор или появились признаки поломки, то мы ждем вас в наших сервисных центрах Сервис Газ в Одессе, Николаеве и Черноморске.
Рекомендуем посмотреть видео: Ремонт МАП-сенсора
MAP датчик ГБО
МАП датчик ГБО (Manifold Absolute Pressure), он же МАП сенсор является датчиком абсолютного давления, который устанавливается в ГБО 4 поколения.
Исходя из названия можно понять, что данный вид датчика используется для контроля давления, а именно для абсолютного давления (степень разрежённости воздуха во впускном коллекторе).
Очень важна корректная работа датчика МАП, т.к. от него зависит соотношение воздуха и газа, который подается к камере сгорания ДВС. Если работа датчика не стабильна или некорректна, то будет наблюдаться потеря мощности двигателя, в следствии чего может увеличится расход газового топлива.
МАП датчик ГБО состоит из корпуса, в котором находятся преобразователи, сам датчик имеет разъем входа и выхода.
МАП датчик изначально создавался для измерения абсолютного давления, однако не многие знают, что он так же может измерить температуру газа.
Признаки неисправности MAP Sensor
При возникновении любой из перечисленных причин, правильнее всего будет обратиться в сервисный центр для проведения услуги «диагностика ГБО».
Основные причины неисправности датчика абсолютного давления газа и признаки, указывающие на это:
Среди распространенных причин неисправность МАП сенсора является некорректная установка датчика. Во время установки следует соблюдать определенные правила. Так ДАД следует крепить разъемом вниз, выше фильтра тонкой очистки, впускного коллектора, а также газовой рампы распределителя. Такое расположение исключит скопление пара, появление загрязнений, а также конденсата в корпусе МАП датчика. В итоге МАП сенсор будет работать исправно, а срок его службы будет существенно увеличен.
Причина некорректной работы ДАД, выход из строя датчика разрежения давления газа. Происходит это, как правило, в результате неправильного подключения шлангов разрежения и давления. Учитывая это, некоторые производители стали объединять эти датчики, в результате появилась возможность подключать шланги как угодно.
Второй причиной неисправности может стать плохой контакт в результате окисления проводки, а также утечка газа из-за нарушения герметичности резиновых уплотнителей или штуцеров.
Не спешите сразу же менять MAP Sensor, нередко его можно починить, тем более в продаже уже имеются готовые наборы для ремонта, так называемые рем комплекты.
В любом случае диагностика автомобиля будет крайне. Обратиться Вы сможете в наш сервисный центр «Центр Газового Оборудования» компании «МИР ГБО», квалифицированные мастера быстро и качественно окажут услугу «замена МАП датчика».
Также Вы всегда сможете приобрести любой комплект газового оборудования, а также подходящий Вам МАП датчик:
Стоимость датчиков датчиков варьируется от 1 500 до 4 000 рублей.
Типы MAP датчиков
Применяемость
Датчик Map универсален, и позволяет помимо давления вакуума измерять давление газа перед газовыми форсунками.
Применяемость
Датчик MAP BRC
Датчик MAP BRC служит в системах распределенного впрыска. Датчик измеряет вакуум во впускном коллекторе и передает информацию блоку управления в виде частотного сигнала. Он предназначен для определения нагрузки двигателя при любом положении дроссельной заслонки.
Применяемость
Датчик универсален, и позволяет помимо давления вакуума измерять давление газа перед газовыми форсунками. Применяется только к комплектам BRC.
По вопросам приобретения газобаллонного оборудования просьба обращаться в Интернет магазин
Учимся правильно диагностировать MAP сенсор PS-02
Много вопросов всегда возникало по MAP сенсору при эксплуатации ГБО.
Сказано много и по сути ничего. То что датчик не работает понятно становится при подключении программы и созерцании того, что в программе давление либо высокое, либо низкое и не меняется. При этом как правило ГБО не включается. Но что послужило причиной поломки, никто никогда не выясняет.
Поэтому сегодня я расскажу, как правильно и без особых затрат проверить MAP сенсор и самое главное определить, что именно в нем не работает.
Так как у меня датчиков больше чем один я буду описывать диагностику нескольких датчиков.
Берем неисправный или с подозрением на неисправность несколько MAP сенсоров.

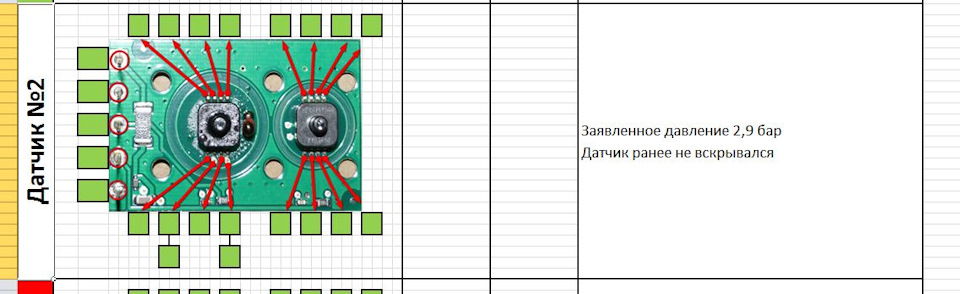

Нумеруем их маркером и вносим в таблица с указанием признаков неисправности.
Разбираем корпуса датчиков. В данном случае все датчики разбираются путем выкручивания 6 болтов.

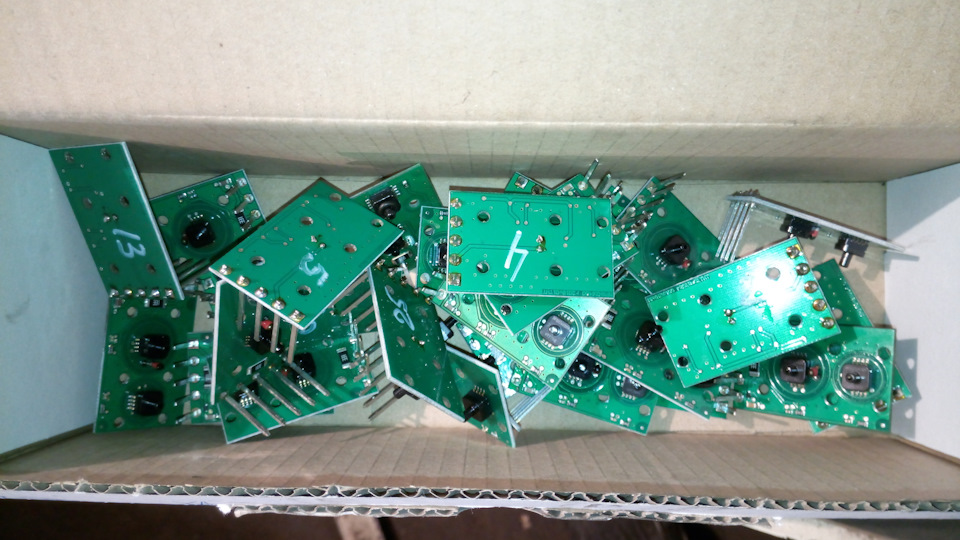

При извлечении платы датчика нумеруем ее тем же номером, который ранее проставили на корпусе датчика.
Это впоследствии поможет нам идентифицировать плату с заявленными поломками и правильно вписать результаты измерения.

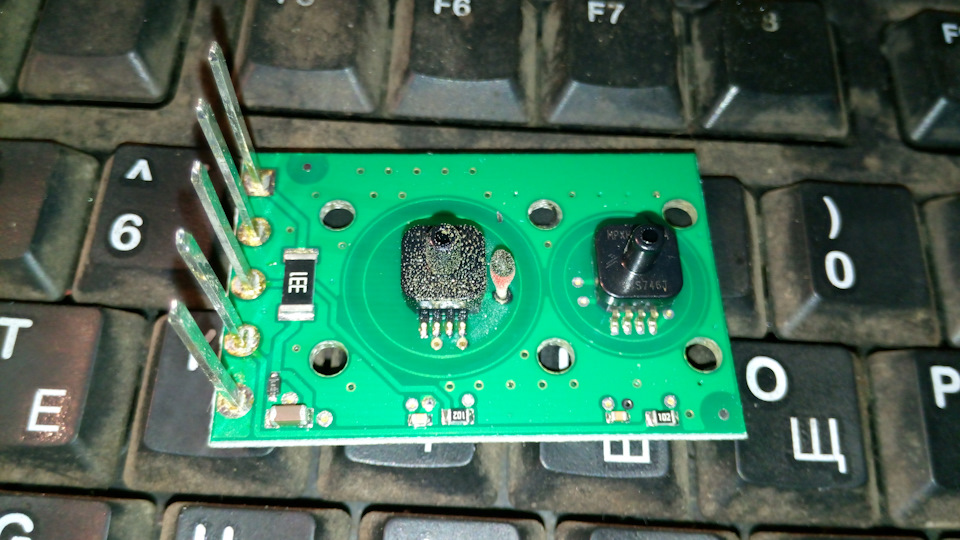

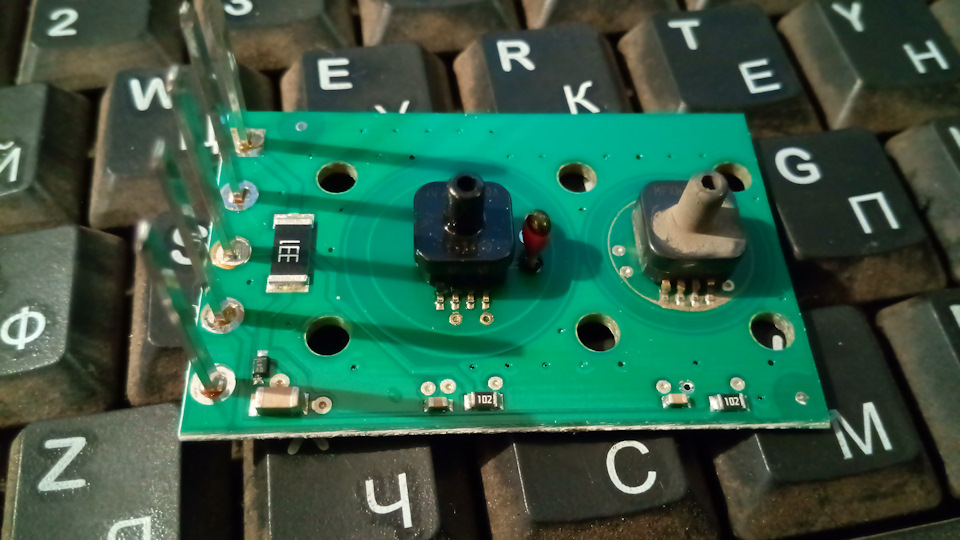

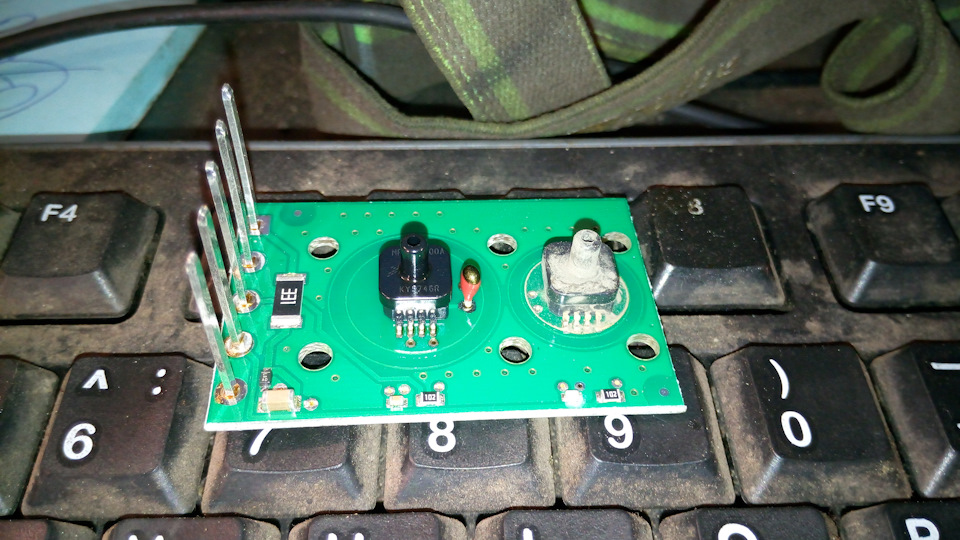

Самые распространенные дефекты в датчиках послужившие причиной поломки:

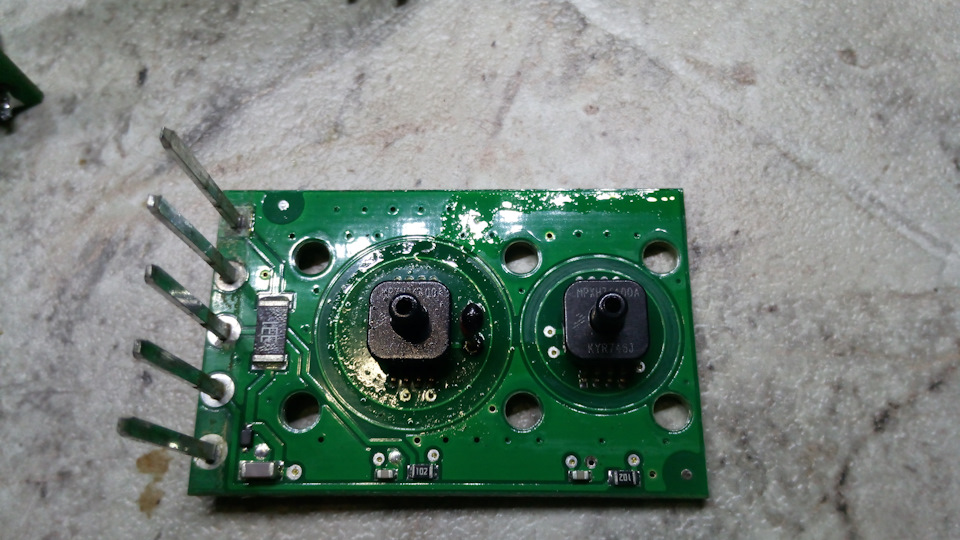

Ну и самый распространенный и самый губительный вариант для датчика это масляные отложения и попадания этого самого масла внутрь датчика

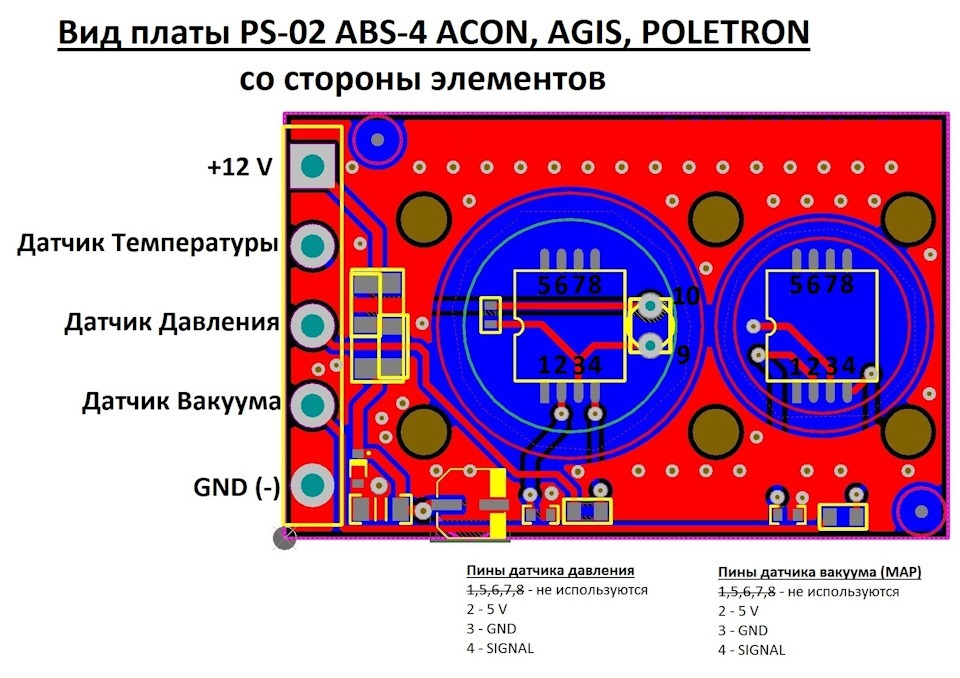

Когда мы разобрались с маркировкой и внешними признаками датчика, открываем схему MAP сенсора
Левый ряд контактов (пины разъема датчика в который вставляется разъем проводки ГБО)
Сверху-вниз: Пин +12V, Пин датчика температуры газа, Пин сигнала с датчика давления, Пин с датчика вакуума, Пин GND
Первоначальная проверка датчика заключается в подаче питания +12V на 1-й и 5-й пины. При атмосферном давлении и комнатной температуре показатели сигнальных напряжений следующие:
1-й пин — 12 V — входное питание на датчик
2-й пин — 0 V — так как является термистором с переменным сопротивлением
3-й пин — 1,1 V сигнал с датчика давления (при исправном состоянии датчика)
4-й пин — 1,1 V сигнал с датчика вакуума (при исправном состоянии датчика)
5-й пин — 0 V
Если указанные напряжения соответствуют описанным то вероятность того что датчик живой 90%
Далее берем одноразовый шприц, одеваем на его носик кусок вакуумного шланга и подаем давление 1 атм на датчик давления. При этом напряжение на 3-м пине поднимается до 2-2,1 V.
После этого аналогичным способом с применением того же шприца создаем вакуум 0,5 атм на датчике вакуума — напряжение на 4-м пине падает до 0,5-0,6 V
Напряжения совпадают с описанным — датчик исправен и работает.
Но раз мы в него полезли, значит в нем что-то не так и какие то напряжения не совпадают и отличаются от базовых.
Легенда сигналов на ножках сенсоров:
1. Если напряжение на 4-й ножке датчика давления > 4 V то присутствует короткое замыкание между 2 и 4 ножками датчика давления
2. Если напряжение на 4-й ножке датчика давления 0 V то присутствует замыкание между ножками датчика давления 3 и 4
3. Если на ножках 1,5,6,7,8 присутствует напряжение >0 то присутствует замыкание между ножками 2 и ножками 1,5,6,7,8
Описание сигналов на ножках сенсора давления и вакуума идентичны.
Описывал все долго, на видео все эти слова помещаются в 2 мин проверки 🙂
