Кнопки мультимедиа на руль, Panasonic Strada и USB кабель

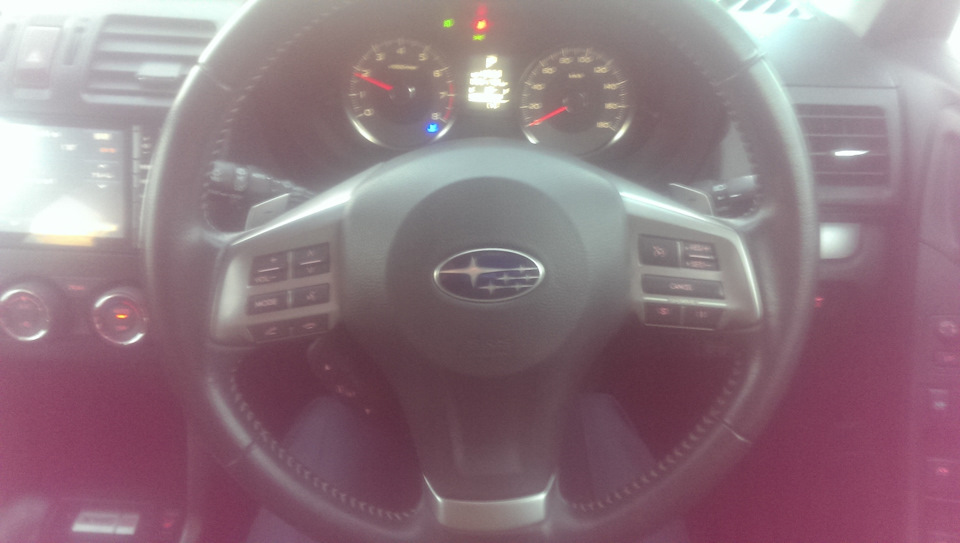

Плох тот владелец Форестера, который не заморочился кнопками на руль, и я не исключение. У меня немного другая проблема, праворукая машина и круиз был изначально, а вот кнопок мультимедиа не было.
5) USB кабель для Panasonic Strada: Бонусом хотел бы рассказать про вывод ЮСБ порта, по умолчаню этого кабеля у меня не было, толи японец не поставил, толи по пути машины в Россию его приватизировали.

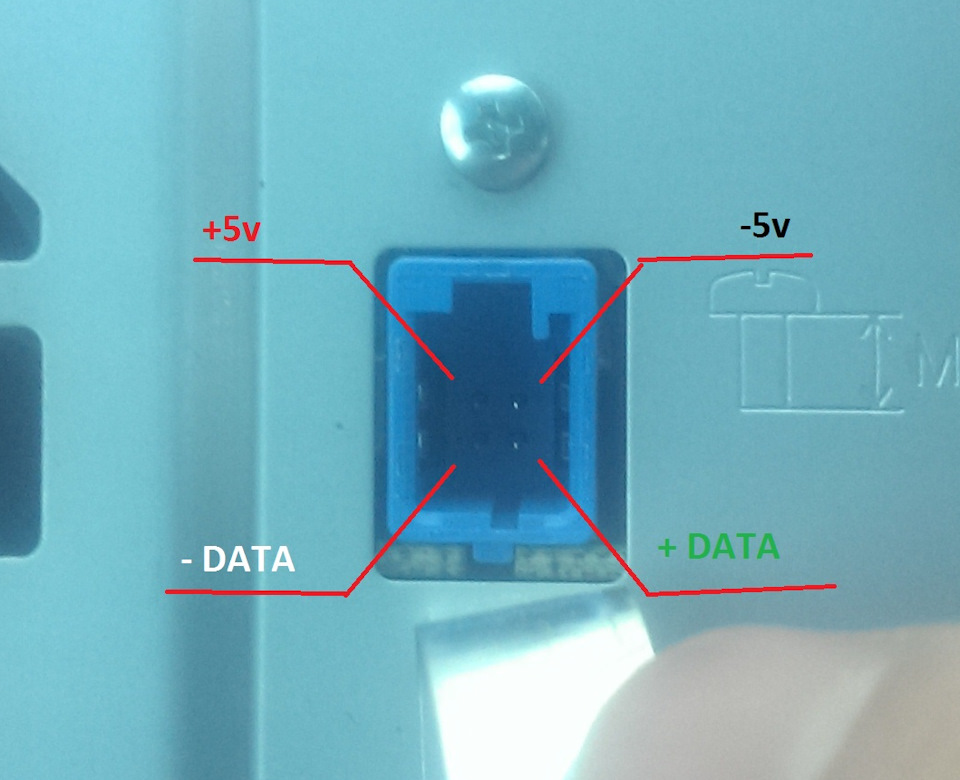

Кабель тут особенный, модель Panasonic CA-LUB200D, цена нового в Японии (без доставки) 800р, Владивостокские бизнесмены на фарпосте торгуют б/у-шными по 1500р. В общем решил сделать сам. Для этого отрезал от старого системного блока вот такой разъем,
В итоге вывел в бардачек, флешки читаются на ура. Конечный результат, все работает. Извините, фотал на тапок.
UPD 07.2018: Для тех, кто не хочет колхозить и переплачивать за оригинальный кабель На всем известном китайском сайте был найден аналог оригинального usb кабеля для Страды, цена вопроса 300 рублей, смотреть по ссылке, или искать поиском по фразе «nissan usb cable». Фишка подходит на страду идеально, единственное, перед установкой необходимо проверить распиновку. В моем варианте были перепутаны местами +/- 5 вольт, кабель разборный, перепиновывается элементарно.
