Обозначения и расшифровка проводов магнитол
Обозначения, расшифровка контактов и проводов автомобильных магнитол.
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы
Маркировка и цветовое обозначение проводов
по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений:
Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
Красный (маркировка АCC или А+) — это плюс замка зажигания;
Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.
Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.
Установка KENWOOD DMX-7017BTS ч.2
Пишу в пол первого, так что всем Доброй ночи!
А у меня созрел отчет об установке, пока только микрофон не удалось включить, остальное вроде все работает.
Итак, по порядку:
1. Доработка кабеля для подключения
Для установки я приобрел готовый переходник с разъемов Hyundai на ISO, фирма INTRO.
Данный кабель теперь необходимо доработать, к сожалению, о штатных разъемах USB и AUX без доработки подключить не получится (нужно именно сам разъем дербанить), то смело вытаскиваем обжимные штыри из разъема (разъем USB я оставил на месте, снял только черный провод), они нам нужны для подключения МИКРОФОНА (далее MIC) и кнопок на руле (далее REM.C).
1.1. Доработка кабеля для подключения кнопок на руле
Данная магнитола дружит с штатными кнопками на руле японских/корейских марок без дополнительных адаптеров. Для этого нам нужен провод с мини-джеком 3.5 мм на одном конце и обжимными штырями с другой (воспользуемся от AUX).

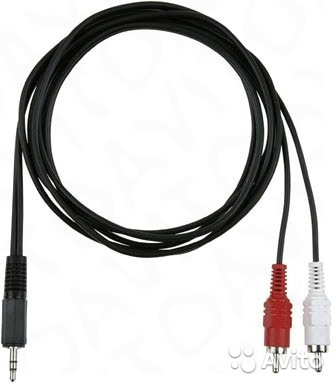

Как сделал я, купил самый дешевый провод 3.5 мм мини-джек — 2xRCA (можно купить с двух сторон mini-jack, но искать было лень и дешевле мне вышло купить два таких)
Отмеряем необходимую длину (провод от KENWOOD + INTRO) и обрезаем, на концах белый провод будет соответствовать зеленому на схеме, второй провод черный либо без оплетки соответствует серому на схеме. Вот и всё с подключением руля.
1.2. Доработка кабеля для подключения MIC
Снова берем провод mini jack — 2 RCA, обрезаем и включаем в контакты
1.3. Доработка кабеля подключение камеры заднего хода
Здесь просто отмечу, что сделал, но фото никаких нет. Провод REVERS подключил к красному от выхода колокольчика. Саму камеру не подключал, поэтому дальше упоминаний не будет. Провод закинул под торпедой в удобном месте, чтобы лишний раз не разбирать приборку.

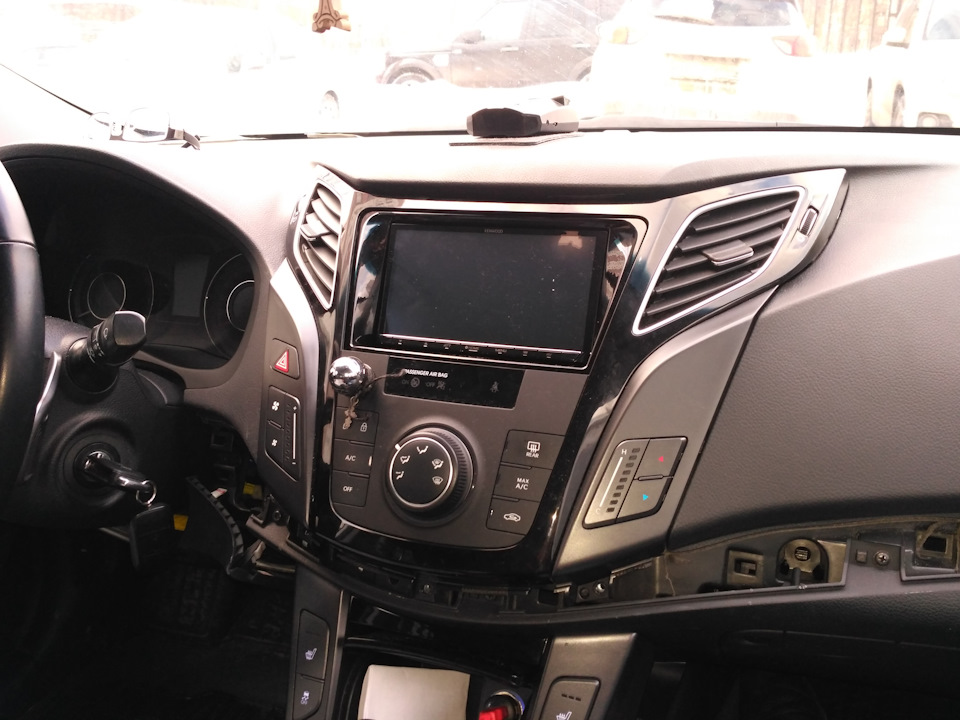

2. Установка магнитолы в i40

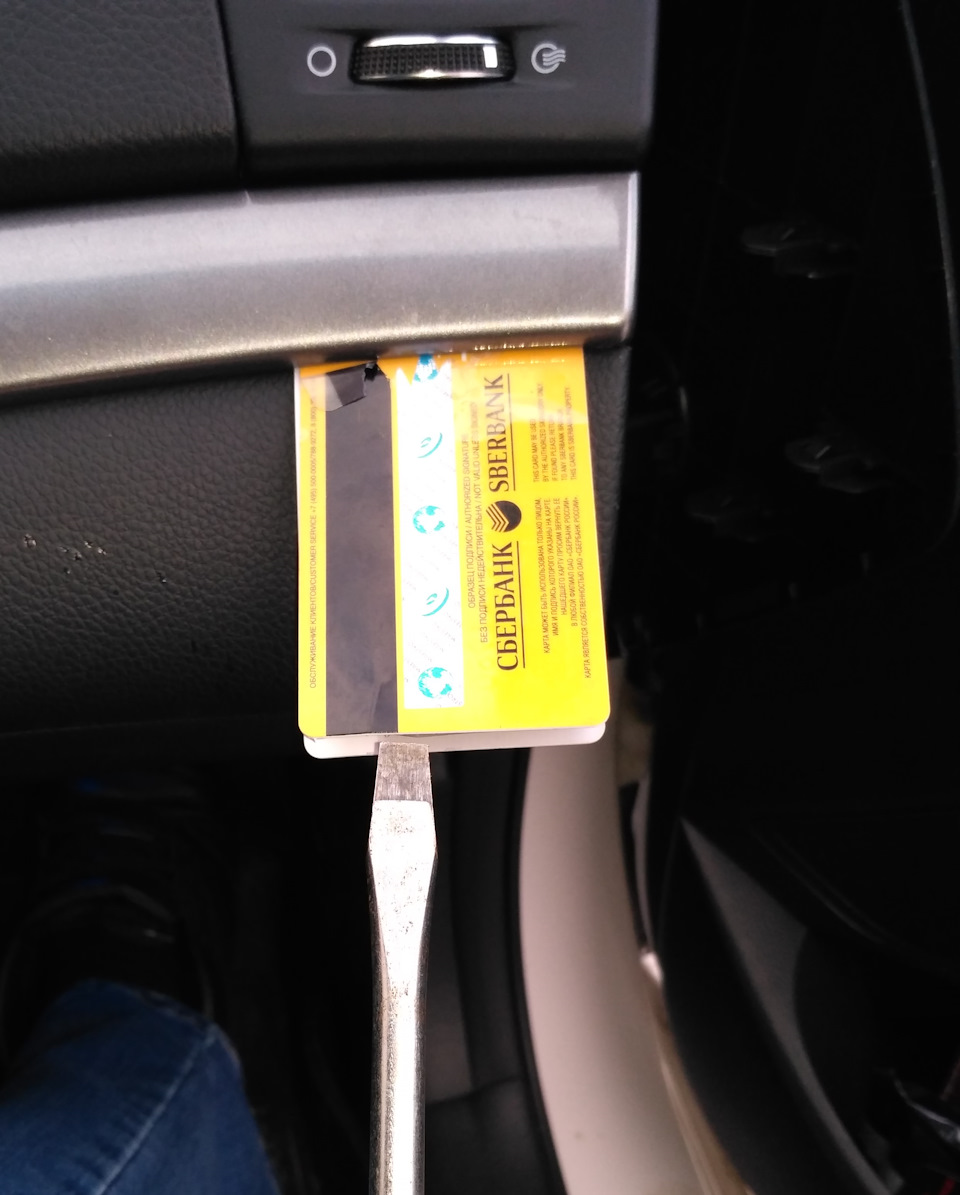

Снимаем штатную ГУ, у меня нет этих специальных приспособлений, две кредитки и отвертка мне помогли.

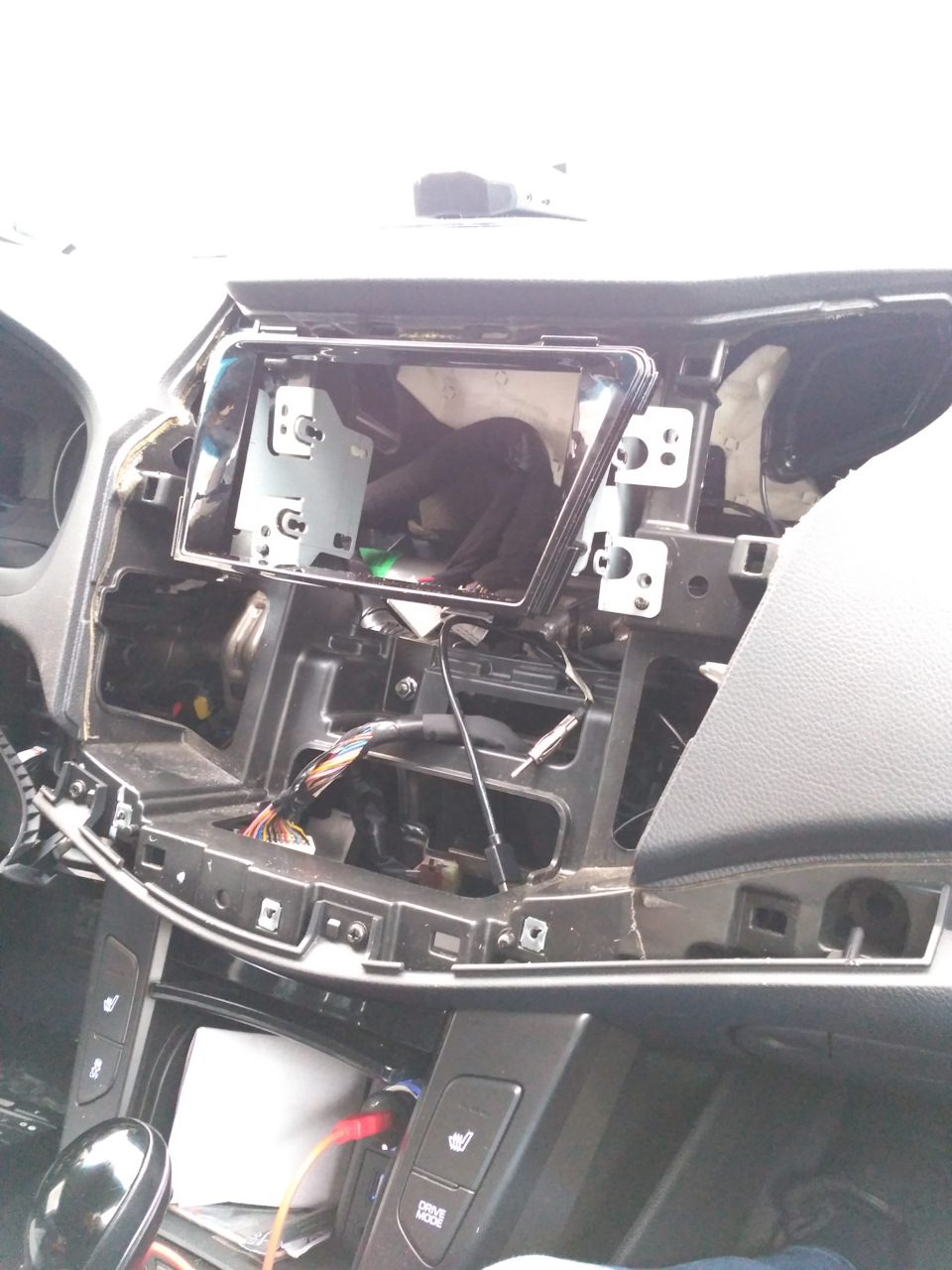

После разборки решил примерить рамку еще раз, и все прекрасно подошло. (как так не знаю.)

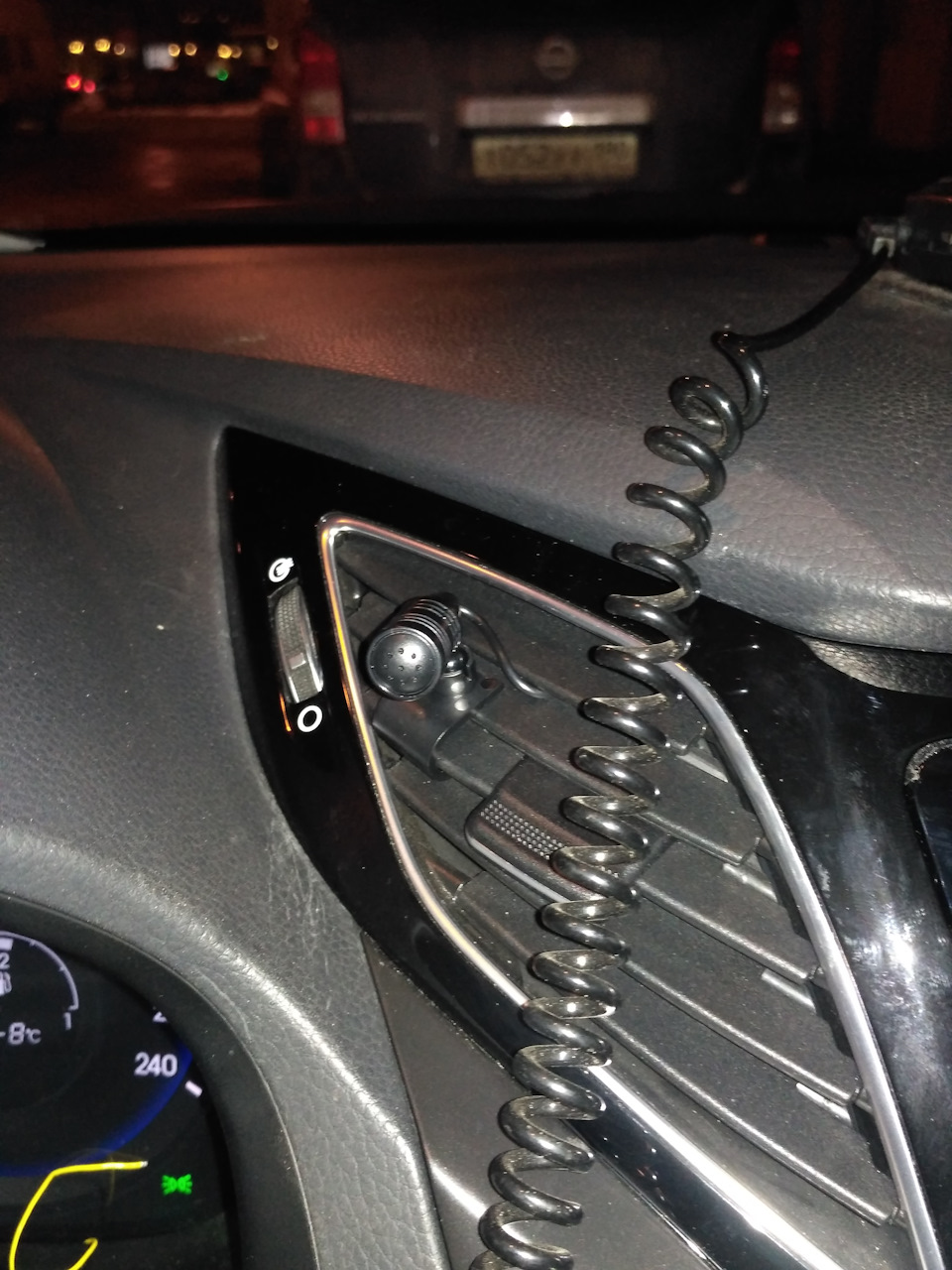

Всё подключаем, GPS приемник прицепил на воздуховод с верхней стороны. USB вывел в бордачек. Перед сборкой включил для проверки, руль заработал, а микрофон нет. почему не понял и мультиметр приказал умереть. 🙁 Подключил временно микрофон от kenwood из комплекта.
2.1. Временное/постоянное подключение провода PRK SW
Обращался за консультацией к представителям KENWOOD, они мне и подсказали как необходимо подключать руль. Для настройки кнопок на руле необходимо замкнуть салатовый провод PRK SW на массу, а также штекер REMOTE IN должен быть подключен, тогда в меню появляется «Штатное дистанционное управление», где можно совершенно спокойно настроить все мультимедийные кнопки руля.
3. Настройка
Настроил руль, кнопку «завершить разговор» настроил как «MUTE», а кнопка «поднять трубку» теперь — «поднять/опустить». Подключил Android Auto к своему XIOMI Redmi 3, все заработало, пост про это будет отдельный.
Ну и попытался на скорую руку эквалайзер настроить.
P.s. Допишу вечером как настраивал кнопки на руле, забыл совсем.
Пока не очень понял почему подсветка не уменьшается, не работает dimmer… И летом буду рамку переустанавливать, должна встать заподлицо. А так вроде все.
На сегодня всё, всем успехов! 🙂
Как правильно подключить магнитолу в автомобиле! 🙂
Очередной ликбез для тех, у кого чешутся ручки, и тех кто просто делает в машине всё своими руками!
Для страждущих снял видео о том, для чего какие провода магнитолы необходимы, и как её можно подключать (альтернативные варианты)
Если Ооооочень сократить)))))))
По цветам стандарта евроисо:
Фиолетовый + динамика заднего правого
Зеленый + динамика заднего левого
Серый + динамика переднего правого
Белый + динамика переднего левого
+ магнитолы к + динамика
Сечение провода огромной роли не играет, для обычного звука без космоса, медного многожильного (гибкого) провода 2*0.75 кв мм хватит (только ГОСТ, не ТУ, или хотя бы монтажный кабель для акустики, не в прозрачной изоляции)
Кабель для акустики в прозрачной изоляции с ценником как крыло боинга для обычного человека никакой ценности не представляет.
Его прекрасно может заменить шнур ШВВП или подобный, изготовленный согласно ГОСТ.
Оранжевый, диммер или иллюминейшн.
Вход для +12 вольт от габаритов.
Делает подсветку магнитолы тусклее, при подаче туда +12 вольт,
дабы не слепить водителя яркой подсветкой
Многие магнитолы требуют именно +12 вольт габаритов
Иногда в машине к разъему для магнитолы приходят+12 габаритов, после регулятора яркости.
Если регулятор яркости выполнен на ШИМ (большинство современных авто, включая ВАЗ) то некоторые магнитолы при малой яркости подсветки не могут понять, включить или выключить яркую подсветку, и начинают мигать каждую секунду. Нужно учитывать этот момент.
Синий или Синий/белый
Выход +12 вольт СЛАБОТОЧНЫЙ
Используется как питание для активных антенн или как сигнальный провод для включения усилителей.
Вешать мощные нагрузки туда запрещено.
Провода key1, key2, key gnd
Используются для подключения к кнопкам на руле.
Рисунок и пояснялка в видео нагляднее будет.
Но в целом это для резистивных кнопок на руле)))
Провод Brake или Parking Brake
Цвет зависит от производителя магнитолы и маркируется бирочкой или описан в инструкции к магнитоле.
Подключается к кнопке ручного тормоза.
Присутствует на магнитолах имеющих экран.
Цвет зависит от производителя магнитолы и маркируется бирочкой или описан в инструкции к магнитоле.
Провод ожидает как правило +12 в (есть магнитолы которые могут принимать как плюс, так и минус и это настраивается в меню) при включении заднего хода.
Засветились лампы заднего хода
Плюс от лампы заднего хода пошел к проводу Reverse магнитолы, магнитола из любого режима переключилась на вход для задней видеокамеры.
Т.е. это автоматизация.
Если она конечно в машине установлена.
Черный, масса, минус АКБ, или кузов автомобиля.
Силовой, толстый, через него идет приличный ток (до 15 ампер)
Желтый (оп-па! не красный)
Желтый провод это постоянный плюс питания магнитолы.
Силовой, толстый, через него идет приличный ток (до 15 ампер)
Крепят к +АКБ через предохранитель, либо провод уже есть в машине (заложена аудиоподготовка какая никакая)
Провод подключается к замку зажигания, к проводу на котором в положении ACC (аксессуары) появляется питание +12 вольт
Если скрутить желтый и красный вместе, высок риск что магнитола будет втихаря подкушивать АКБ, в довольно приличных объемах.
Для тех, у кого Нет такого положения замка (привет АвтоВАЗ, хотя вот в Гранте FL появится вот вот, но до него то десятки лет нет такого положения замка)
Есть несколько вариантов работы с данным проводом.
1) Откидывать панельку магнитолы.
Некоторые модели, не кушают ток при откинутой панельке.
Это нужно индивидуально замерять амперметром.
2) Некоторые модели Пионер имеют инженерное меню.
Вход в него осуществляется запиткой магнитолы по всем фронтам (черный-, красный+, желтый+) после чего надолго зажимаем кнопку SRC или крутилку громкости.
В меню есть пункт «Save Power» или «Save Energy»
Переводим во включенный вариант, и магнитола обычно не кушает АКБ после того.
У некоторых моделей Sony есть подобное, но выглядит как автоотключение, через 1 минуту, 30 секунд и т.п.
3) Между красным и желтым можно просто поставить кнопку с фиксацией или выключателем. Дубово, просто, надежно.
4) Можно подключить магнитолу к сигнализации/штатному центральному замку через 5 проводной моторедуктор и получить отключение магнитолы при постановке в охрану, и включение магнитолы при снятии с охраны.
Подробнее об этом способе в видео на 13:40
5) Можно подключить магнитолу через два диода таким образом, чтобы для включения магнитолы, нужно было включить зажигание, включить магнитолу, после чего зажигание можно выключать, а магнитола продолжает работать, пока самостоятельно ее не выключишь.
После самостоятельного выключения она ток не поджирает.
Подробнее с схемой об это в видео на 16:30
Обозначение и расшифровка проводов для магнитол.
1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.
2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).
3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.
4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).
7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.
8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).
Разъём акустики:
1 — R = Динамик правый.
2 — L = Динамик левый.
3 — FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
4 — FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
5 — RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
6 — LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
7 — GND SP = Общий провод динамиков.
Обозначения и расшифровка проводов магнитол
Обозначения, расшифровка контактов и проводов автомобильных магнитол.
Акустическая группа:
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы
Маркировка и цветовое обозначение проводов
Разберем цветовое обозначение проводов авто магнитол:
