remote in на магнитоле sony что это такое
Что означает надпись Remote на магнитоле
Магнитола по праву считается сердцем автомобильной акустики. Потому часто её называют головным устройством или просто ГУ. Любому автолюбителю, купившему новый автомобиль, известны муки выбора хорошей магнитолы, ведь чаще всего, «родная» магнитола не удовлетворяет всех потребностей. Обусловлено это тем, что на ней доступны лишь самые простые функции, а качество звука оставляет желать лучшего. Самым рациональным в данной ситуации будет приобретение другой, улучшенной магнитолы.
Использование ремоут
Подключение магнитолы: возможные трудности
Самым часто задаваемым вопросом является что такое провод System Remote Сontrol на магнитоле и как его подключить?
Чаще всего в дополнение к ГУ идет бесплатная инструкция. Как например для модели Ford 6000cd, в мануале которой дается пошаговое описание подключения магнитолы.
Однако не всем так везет и довольно часто в руководствах пользователя к ГУ производителей Sony или JVC о способе подключения Remote Control на магнитоле не сказано ни слова.
Remote: что это и как подключить
Пришло время ответить на главный вопрос. Remote на магнитоле Pioneer и Remote in на магнитоле Sony: что это и одно ли это и то же?
Провод Remote на магнитоле — это выход на её колодке питания, предназначенный для включения и выключения периферийным оборудованием посредством подачи и снятия напряжения 12В. Этот провод традиционно делается голубого цвета.
Выход Remote организуется через транзисторный ключ, расположенный на плате аудиосистемы. В среднем его пропускная способность ограничивается 200 мА. Более точная информация указывается в инструкции к модели.
Важно помнить, что если в аудиосистеме несколько усилителей звука, провод подключается поочередно к каждому из них. Сделать это можно разведя провода паутинкой. То есть, нужно протянуть провод от первого усилителя ко второму, от него к третьему. Таким способом можно подключить до пятидесяти усилителей.
Однако случается, что после такого подключения несколько усилителей не работают. Причина может крыться непосредственно в их схематике. Тогда последовательность действий меняется. Перед каждым входом remote, прямо в клемму, устанавливается диод. Сам провод просто припаивается.
При подключении по этой схеме, усилители начинают правильно работать, не принося больше проблем.
Порой возникает необходимость установить на Remote реле. Сопротивление катушки должно быть от 80 Ом. Лучше всего для этого подходит ВАЗовское реле. После его установки выход remote не перегрузится и не сгорит.
Подключение проводится по следующей схеме:
В таком случае, 30 колодка будет являться усиленным выходом провода Remote на магнитоле. Важно помнить, что устанавливать реле не всегда необходимо. Нужно исходить из ситуации.
Стоит заметить, что работая с ГУ следует помнить о технике безопасности. Нельзя подавать на включенное устройство большую нагрузку или закорачивать в этом время провода. В противном случае, выход может сгореть и починить его можно будет только в специализированном сервисе.
Также при наличии нескольких усилителей, подключать их следует друг за другом. При этом реле ставить нельзя.
Устанавливать его можно только при наличии периферического оборудования, которое будет работать вместе с аудиосистемой.
Здравствуйте. При установки магнитолы. Включаю зажигание через несколько секунд загороется заставка авто. И на этом всё. На пульт не реагирует. На кнопку резет тоже. Что может быть? Помогите. Китаец модель Pioneer 7023A
Что означает надпись Remote на магнитоле
Акустические провода укладываются, как правило, по противоположному порогу салона. В остальном тут все схоже с силой. Гофры, клеммы, надежность контактов. Следить, чтоб провод не заламывало, не перетирало и не передавливало.
В двери провода нужно выпускать только в резиновых дверных гофрах.
Они и провод защитят и защитят переход провода через металл (по краям такой гофры имеются резиновые кольца закрывающие металл).
В ходе эксплуатации авто следите, чтоб эти гофры не трескались, не заламывались и не вылазили из отверстий. Иначе перекладка поломанных проводов в дверях станет для вас обычным делом.
Межблочные провода
Тут совсем все просто. Укладывать либо вместе с акустическими проводами, либо посередине салона отдельно.
Укладывать межблоки с силовой проводкой НЕЛЬЗЯ!
В остальном все также: защищаем, следим, чтоб не передавило и не затерло провода. Ну и еще нужно обратить внимание, чтобы за магнитолой осталось немного запаса длины межблоков, чтоб магнитолу было удобно подключать и вставлять в гнездо панели.
Провода уложили. Самое время установить магнитолу!
Питание магнитолы
Помимо запитки магнитолы от силового провода, который мы притащили из под капота, ее можно запитать еще двумя способами.
Первый:
Притащив отдельные провода прямо от аккумулятора, оттуда же, откуда брали силу на усилители. При этом придется около аккумулятора установить свой предохранитель провода магнитолы.
Второй:
Запитать магнитолу от бортовой сети авто. Фишка в том, что из под капота во многих авто приходят достаточно толстые силовые провода. В блок предохранителей, в мозги авто и т. д.
И этот факт ощутимо может облегчить вашу жизнь. Такие провода имеют свои предохранители около аккумулятора. Нам достаточно просто врезаться в один из таких проводов, сохранив сечение. Таким маневром мы получим предохранитель магнитолы в штатном месте авто, и сэкономим кучу времени и сил.
Акустически провода магнитолы
Если никаких усилителей в системе не планируется, и будут использоваться штатные усилители ГУ, то придется прокинуть провода от магнитолы к динамикам. Процесс, в общем и целом, описан выше, уточним лишь момент подключения проводов к фишке ГУ.
Рекомендую уложить в качестве акустических медные многожильные провода сечением 1.5 мм2. Провода припаять к тем, что выходят из фишки. Пусть вас не смущает что те провода ощутимо тоньше ваших. Никаких там потерь не будет. Это тоже очередной миф новичков. Важно не только сечение провода, а сечение относительно длины провода и тока протекающего в проводе.
Самое любопытное, что никого не смущает тоненький проводок в силовом предохранителе на проводе квадратов в 35, а в подключении проводов к фишке гу сомневается чуть ли не каждый второй))
REM провод
Этот провод служит для того, чтобы магнитола запускала и отключала усилители. Тока для этого процесса усилителям нужно не много и тут вполне справится провод 1.5мм2. Прокладывать этот провод лучше всего в общей гофре с плюсовым силовым проводом. Благо клеммы силы и REM на усилителях находятся рядом.
Если в вашей системе один – два усилителя, то достаточно просто кинуть провод от ГУ до усилителей. Если есть еще система охлаждения и прочие потребители, которыми надо управлять с магнитолы, то лучше запустить REM провод через реле. Чтобы магнитола запускала реле, а оно в свою очередь запускала нагрузку.
Вот простая схемка для реализации такого маневра с помощью цепи прикуривателя:
Если у вас к усилителям пойдет провод такого же сечения как у прикуривателя или большего, то предохранитель можно не ставить. Достаточно будет штатного предохранителя, который защищает цепь прикуривателя.
Провода уложили, закрепили, защитили.
Использование ремоут
Подключение магнитолы: возможные трудности
Самым часто задаваемым вопросом является что такое провод System Remote Сontrol на магнитоле и как его подключить?
Чаще всего в дополнение к ГУ идет бесплатная инструкция. Как например для модели Ford 6000cd, в мануале которой дается пошаговое описание подключения магнитолы.
Однако не всем так везет и довольно часто в руководствах пользователя к ГУ производителей Sony или JVC о способе подключения Remote Control на магнитоле не сказано ни слова.
Провода System Remote Сontrol на магнитоле
Remote: что это и как подключить
Пришло время ответить на главный вопрос. Remote на магнитоле Pioneer и Remote in на магнитоле Sony: что это и одно ли это и то же?
Провод Remote на магнитоле — это выход на её колодке питания, предназначенный для включения и выключения периферийным оборудованием посредством подачи и снятия напряжения 12В. Этот провод традиционно делается голубого цвета.
Провод rem на магнитоле
Выход Remote организуется через транзисторный ключ, расположенный на плате аудиосистемы. В среднем его пропускная способность ограничивается 200 мА. Более точная информация указывается в инструкции к модели.
Подключение магнитолы 2din
Важно помнить, что если в аудиосистеме несколько усилителей звука, провод подключается поочередно к каждому из них. Сделать это можно разведя провода паутинкой. То есть, нужно протянуть провод от первого усилителя ко второму, от него к третьему. Таким способом можно подключить до пятидесяти усилителей.
Однако случается, что после такого подключения несколько усилителей не работают. Причина может крыться непосредственно в их схематике. Тогда последовательность действий меняется. Перед каждым входом remote, прямо в клемму, устанавливается диод. Сам провод просто припаивается.
Вход усилителя
При подключении по этой схеме, усилители начинают правильно работать, не принося больше проблем.
Порой возникает необходимость установить на Remote реле. Сопротивление катушки должно быть от 80 Ом. Лучше всего для этого подходит ВАЗовское реле. После его установки выход remote не перегрузится и не сгорит.
Подключение проводится по следующей схеме:
В таком случае, 30 колодка будет являться усиленным выходом провода Remote на магнитоле. Важно помнить, что устанавливать реле не всегда необходимо. Нужно исходить из ситуации.
Стоит заметить, что работая с ГУ следует помнить о технике безопасности. Нельзя подавать на включенное устройство большую нагрузку или закорачивать в этом время провода. В противном случае, выход может сгореть и починить его можно будет только в специализированном сервисе.
Также при наличии нескольких усилителей, подключать их следует друг за другом. При этом реле ставить нельзя.
Устанавливать его можно только при наличии периферического оборудования, которое будет работать вместе с аудиосистемой.
Про вывод REMOTE из штатной магнитолы
В данной записи поговорим о выводе сигнала REMOTE из штатной магнитолы.
Кому больше нравится видео формат — переходим в конец записи и смотрим видео
К сожалению, в разных магнитолах применяются разные микросхемы усилителя с отличающимся протоколом обмена. Поэтому прошивка для перехватчика нужна своя для каждой из таких микросхем.
Для начала разбираем магнитолу и смотрим, какая микросхема усилителя установлена внутри. В данной магнитоле применена TDF8546:
Достаём платку arduino с процессором ATMega328P (я брал такую www.ebay.com/itm/252067263517) и программатор AVR ISP на ваш вкус (среду разработки arduino я не использую, поэтому нужен ISP-программатор).
Качаем прошивку (исходники) отсюда (внутри также скомпилированные прошивки под микросхемы усилителя TDA7563 и TDF8546.) В дальнейшем, вероятно, добавлю поддержку и других микросхем усилителя с I2C-интерфейсом.
Прошиваем атмегу, крепим плату arduino внутри магнитолы и подпаиваем к плате магнитолы.
Подключить нужно питание 3.3В, на плате магнитолы подходящих точек подключения полно, я выбрал следующие:
Далее, нужно подключить линии I2C. На мелких платах arduino линия SDA обычно на выводе A4, линия SCL на выводе A5. На магнитоле подключиться к шине I2C проще всего на контактах микросхемы усилителя (открываете документацию на вашу микросхему и находите, на каких выводах сигналы SDA и SCL).
Также с платы arduino нужно вывести сам выход REMOTE. Ножка микроконтроллера B.5 (для выложенных прошивок), на мелких arduino обычно выведена на вывод, обозначенный «13». Но следует учесть, что этот вывод имеет напряжение лог. 1 = 3,3В, поэтому его нужно ещё раскачать до 12В. Я в данном случае поставил управляемый линейный стабилизатор 78R12, которому на 4 ножку завёл сигнал REMOTE с arduino. Таким образом, стабилизатор у меня включается тогда, когда магнитола включает свой встроенный усилитель.
Также 78R12 я дополнил предохранителем на 0,5А и вывел наружу из магнитолы.
Родной джойстик + не родная магнитола, инструкция по применению для магнитол Pioneer и Sony
Предложенный метод позволит сделать управление штатным джойстиком магнитолами Pioneer и Sony, с минимумом затрат, на любом автомобиле марки рено имеющего джойстик.
Все цвета проводов, представленных на схемах, действительны только для Renault Megane 2 Фазы 2, для остальных моделей необходимо уточнение в соответствие с электро-схемой джойстика и фактическими цветами проводов.
Я думаю этот вопрос каждый задавал себе, когда покупал другую магнитолу. Многие не меняют штатные магнитолы изза боязни потерять управление на руле.
Мне было легче, я купил машину с не штатной магнитолой, поэтому отвыкать было не от чего. Но подсознательно знал, что есть такая удобная штука, как под рулевой переключатель.
В конечном итоге, появился у меня штатный джойстик. Стоит опять выразить слова благодарности в адрес людей с меган2клуб, syperkosha за то, что подарил джойстик и ileh за то, что отправил его мне. Его у меня не было изначально, так как машина заказывалась без магнитолы.
Ну а дальше как всегда, поиски способов реализации управлением не штатной магнитолой. На моей памяти их два вида:
1) Заказать уже готовый комплект. С этим способом абсолютно все функции штатного джойстика остаются рабочими и они работают почти со всеми видами магнитол (управляют по ИК каналу или через разъём). Могу порекомендовать творение Nix вот ссылка на его тему сейчас не знаю, работает ли его творение на 1 фазе, на 2 фазе точно работает. Цена так же адекватная.
2) Спаять переходник для магнитол поддерживающих резистивное управление. Самый дешёвый вариант, но обладает рядом недостатков про них ниже
Как понятно по тексту, я выбрал 2 вариант реализации. От лирического отступления перейдём к практике.
В любой магнитоле присутствует как минимум два типа управления, с помощью проводного джойстика и/или через ИК пультом.
Управление с помощью проводного джойстика нас и интересует. В магнитолах Pioneer и Sony оно реализовано резистивным способом, то есть для включения нужной функции магнитоле передаётся определённый номинал сопротивления.
Мне повезло, у меня стоит магнитола Pioneer DEH-P75BT и в ней присутствует разъём для управления выносным проводным джойстиком. Вот фотография как эта возможность обозначена в инструкции к магнитоле.
Если мне не изменяет память, то такой разъём есть почти на всех магнитолах от пионера и сони. Выглядит он как обычное гнездо под 3,5 джек от наушников и надписью Remote In.

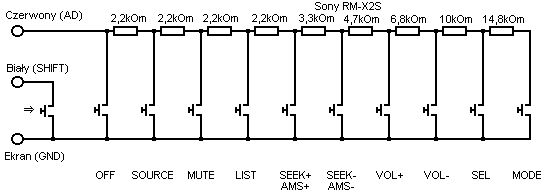

Изучая дальше, находим джойстик для этих магнитол SONY RM-X4S, он подходит как к пионеру так и к сони. Ну а дальше дело техники, найти на него схему управления с указанием номиналов сопротивлений включения функций.
Благодаря этой схеме, я набрёл на форум владельцев символов, где у них есть тема по той же самой теме как и эта инструкция
Это очень помогло в плане подбора сопротивлений (так же некоторые моменты из описания процесса буду брать оттуда). Осталось дело за малым, прозвонить родной джойстик.
Так как не горел желанием вскрывать джойстик, мудровать с перепайкой дорожек. Выбрал этап меньшего сопротивления и минимального вмешательства в электрику автомобиля, а именно реализовать только функции доступные по штатной схеме.
Жирным выделена кнопка на джойстике — что она делает на магнитоле
VOL+ — Повышение громкости
VOL- — Уменьшение громкости
Mute — Приглушение звука
Левая Source — Трек назад (удержание, перемотка назад)
Правая Source — Трек вперёд (удержание, перемотка вперёд)
Чтобы реализовать остальные функции, потребуется вскрывать джойстик и ломать голову с дорожками. А для этих функций достаточно иметь нагретый гвоздь и несколько резисторов.
Перейдём к самому процессу сборки адаптера. Данный адаптер не будет мешать работе остальных систем автомобиля, подключение его производится за 10-20 минут, не нарушая исходной проводки автомобиля. При желании всё можно будет вернуть к заводскому виду. Описание будет идти по пунктам.
1) Едем в магазин радиоэлектроники и покупаем:
Штекер «джек 3,5мм стерео»
Резистор 2,2КОм — 2шт
Резистор 10КОм — 1шт
Резистор 6,8КОм — 1шт
Резистор 14,7КОм — 1шт
2) По ниже приведённой схеме паяем адаптер. С данным этапом справится любой человек имеющий паяльник. Для ножки AD на джеке спаиваются три резистора в один провод, для ножки GND на джеке спаиваются два резистора. Другие концы их ног остаются свободными, их мы и будем подключать к родной проводке.
В итоге получается такой адаптер, концы выходов проводов я залудил и накрутил клемники, чтобы не резать штатную проводку.
3) Идём в машину. Если у Вас не было штатного джойстика, необходимо достать проводку для него и подключить. Разъём для джойстика расположен за стрекозой под рулевых переключателей, добраться к нему можно сняв пластик закрывающий эту стрекозу. Достав разъём, на корпусе самой стрекозы будут канавки для его продевания, подключаем его к джойстику.
4) Снимаем дисплей с температурой и временем, тянем его вверх, снимется с задней часть (которая у стекла). Снимаем с него разъём.
5) В соответствии с ранее выложенной схемой соединяем заранее приготовленной адаптер с проводами, которые только что вытащили. В схеме предложенной в пункте 2, цвета совпадают с цветами проводов штатной проводки 2 фазы мегана.
Для второй фазы соединения по цветам такие:
Коричневый — резистор 10КОм
Розовый — резистор 2,2КОм
Зелёный — резистор 6,8КОм
Серый — резистор 14,7КОм
Фиолетовый — резистор 2,2КОм
6) Вставляем джек в магнитолу и проверяем работоспособность спаянного адаптера. Если всё правильно сделали, то все функции, которые описывались выше, заработают в полной мере.
Ну а теперь перейдём к достоинствам и недостаткам этой конструкции.
Достоинства
1) Цена, резистор стоит 30 копеек, джек стоит 4 рубля.
2) Простота реализации
3) Возможность вернуть «как было»
4) Сделано своими руками, бесценно)
5) Предложенная схема подходит ко всем моделям рено
Недостатки
1) Не все функции реализованы
2) Некоторая сложность установки, по сравнению с уже готовыми решениями
Пару слов о реализации этой схемы на других моделях рено и меганах 1 фазы.
Для меганов 1 фазы, достаточно открыть распиновку разъёма дисплея и соединять не по цветам провода, а по их обозначениям IN0, IN1, IN2, L0, L1. Тоесть, узнать в каком месте расположен провод с нужным сигналом и соединить с резистором по схеме. Судя по распиновке, на 1 фазе разъём был другой и расположение проводов от джойстика было с 16 по 21 выходы требует уточнения
Дополнение от 18.02.2014 схема подключения для сценик 2, фазы 2
Все пункты теже самые, только разъём входит в приборку и порядок проводов представлен на фотографии.
Соответственно соединяем по обозначениям IN0-2, L0-2.
Спасибо всем кто дочитал, пролистал или просто просмотрел!
Remote в магнитоле что это такое
Магнитола по праву считается сердцем автомобильной акустики. Потому часто её называют головным устройством или просто ГУ. Любому автолюбителю, купившему новый автомобиль, известны муки выбора хорошей магнитолы, ведь чаще всего, «родная» магнитола не удовлетворяет всех потребностей. Обусловлено это тем, что на ней доступны лишь самые простые функции, а качество звука оставляет желать лучшего. Самым рациональным в данной ситуации будет приобретение другой, улучшенной магнитолы.
Подключение магнитолы: возможные трудности
Самым часто задаваемым вопросом является что такое провод System Remote Сontrol на магнитоле и как его подключить?
Чаще всего в дополнение к ГУ идет бесплатная инструкция. Как например для модели Ford 6000cd, в мануале которой дается пошаговое описание подключения магнитолы.
Однако не всем так везет и довольно часто в руководствах пользователя к ГУ производителей Sony или JVC о способе подключения Remote Control на магнитоле не сказано ни слова.
Провода System Remote Сontrol на магнитоле
Remote: что это и как подключить
Пришло время ответить на главный вопрос. Remote на магнитоле Pioneer и Remote in на магнитоле Sony: что это и одно ли это и то же?
Провод rem на магнитоле
Выход Remote организуется через транзисторный ключ, расположенный на плате аудиосистемы. В среднем его пропускная способность ограничивается 200 мА. Более точная информация указывается в инструкции к модели.
Подключение магнитолы 2din
Важно помнить, что если в аудиосистеме несколько усилителей звука, провод подключается поочередно к каждому из них. Сделать это можно разведя провода паутинкой. То есть, нужно протянуть провод от первого усилителя ко второму, от него к третьему. Таким способом можно подключить до пятидесяти усилителей.
Однако случается, что после такого подключения несколько усилителей не работают. Причина может крыться непосредственно в их схематике. Тогда последовательность действий меняется. Перед каждым входом remote, прямо в клемму, устанавливается диод. Сам провод просто припаивается.
При подключении по этой схеме, усилители начинают правильно работать, не принося больше проблем.
Порой возникает необходимость установить на Remote реле. Сопротивление катушки должно быть от 80 Ом. Лучше всего для этого подходит ВАЗовское реле. После его установки выход remote не перегрузится и не сгорит.
Подключение проводится по следующей схеме:
В таком случае, 30 колодка будет являться усиленным выходом провода Remote на магнитоле. Важно помнить, что устанавливать реле не всегда необходимо. Нужно исходить из ситуации.
Стоит заметить, что работая с ГУ следует помнить о технике безопасности. Нельзя подавать на включенное устройство большую нагрузку или закорачивать в этом время провода. В противном случае, выход может сгореть и починить его можно будет только в специализированном сервисе.
Также при наличии нескольких усилителей, подключать их следует друг за другом. При этом реле ставить нельзя.
Устанавливать его можно только при наличии периферического оборудования, которое будет работать вместе с аудиосистемой.
Здравствуйте. При установки магнитолы. Включаю зажигание через несколько секунд загороется заставка авто. И на этом всё. На пульт не реагирует. На кнопку резет тоже. Что может быть? Помогите. Китаец модель Pioneer 7023A
В данной записи поговорим о выводе сигнала REMOTE из штатной магнитолы.
Кому больше нравится видео формат — переходим в конец записи и смотрим видео
К сожалению, в разных магнитолах применяются разные микросхемы усилителя с отличающимся протоколом обмена. Поэтому прошивка для перехватчика нужна своя для каждой из таких микросхем.
Для начала разбираем магнитолу и смотрим, какая микросхема усилителя установлена внутри. В данной магнитоле применена TDF8546:
Достаём платку arduino с процессором ATMega328P (я брал такую и программатор AVR ISP на ваш вкус (среду разработки arduino я не использую, поэтому нужен ISP-программатор).
Качаем прошивку (исходники) отсюда (внутри также скомпилированные прошивки под микросхемы усилителя TDA7563 и TDF8546.) В дальнейшем, вероятно, добавлю поддержку и других микросхем усилителя с I2C-интерфейсом.
Прошиваем атмегу, крепим плату arduino внутри магнитолы и подпаиваем к плате магнитолы.
Подключить нужно питание 3.3В, на плате магнитолы подходящих точек подключения полно, я выбрал следующие:
Далее, нужно подключить линии I2C. На мелких платах arduino линия SDA обычно на выводе A4, линия SCL на выводе A5. На магнитоле подключиться к шине I2C проще всего на контактах микросхемы усилителя (открываете документацию на вашу микросхему и находите, на каких выводах сигналы SDA и SCL).
Также с платы arduino нужно вывести сам выход REMOTE. Ножка микроконтроллера B.5 (для выложенных прошивок), на мелких arduino обычно выведена на вывод, обозначенный «13». Но следует учесть, что этот вывод имеет напряжение лог. 1 = 3,3В, поэтому его нужно ещё раскачать до 12В. Я в данном случае поставил управляемый линейный стабилизатор 78R12, которому на 4 ножку завёл сигнал REMOTE с arduino. Таким образом, стабилизатор у меня включается тогда, когда магнитола включает свой встроенный усилитель.
Также 78R12 я дополнил предохранителем на 0,5А и вывел наружу из магнитолы.
Принцип работы Remote.
Через какой промежуток времени?
Bob Klark,
Когда он закрывается?
Pyku_He_oTTyda,
Ладно, объясню еще раз
Имеем «усилитель».
Имеем ГУ, с врожденной поддержкой Remote. И Гу без таковой, но берем например Remote с +12V встроенного в ГУ усилителя.
В первом случае хлопков не будет в 99% случаев.
Во втором хлопки очень вероятны, то есть есть какаято «правильная» реализация Ремоута, которая позволяет избежать хлопков.
а я вот больше объяснять не буду. Принцип работы уже расписан вам в ветке.
Добавлено через 7 минут
в этом может быть ваша проблема, в автомагнитолах +12В со встроенного усилителя никогда не снимается. Значит вы берете сигнал с другого места (Mute, St.By и т.п.), что некорректно.
Pyku_He_oTTyda,
Ладно, объясню еще раз
Имеем «усилитель».
Имеем ГУ, с врожденной поддержкой Remote. И Гу без таковой, но берем например Remote с +12V встроенного в ГУ усилителя.
В первом случае хлопков не будет в 99% случаев.
Во втором хлопки очень вероятны, то есть есть какаято «правильная» реализация Ремоута, которая позволяет избежать хлопков.
В первом случаи нету блока питания и соответственно «незаряженных» конденсаторов, вроде
Основная функция магнитолы — обеспечение качественного звука, прием радио, воспроизведение музыки и видео. Но есть и дополнительные возможности.
Рассмотрим подключение автомобильной магнитолы и самые частые вопросы при установке.
Словарь аббревиатур по магнитолам
DIN — это принятый в 1984 году стандарт по размерам автомобильных магнитол. Расшифровывается как Deutsches Institut für Normung. За стандарт принята ширина магнитолы 178 см. Этот параметр не меняется. Высота 1 DIN 50 мм, 2 DIN 100 мм.
Формат 2 DIN позволяет водителю больше — разместить экран покрупнее, вывести визуальную информацию, изображения с камер, навигатора, посмотреть фильм или клип в ожидании пассажира.
Глубина автомагнитолы не стандартизирована. Глубина магнитол с DVD и функцией чтения дисков составляет не менее 16 см.
ISO — стандартизированный прямоугольный разъем, позволяющий подключить магнитолу к электросети автомобиля и к выводам звука на колонки примерно за 2 секунды.
Разъем выполнен в едином корпусе, но штекеров с защелками может быть два — для подключения к электрическим цепям автомобиля и для подключения динамиков.
В каждом штекере 8 контактов, всего 16. Разъем получается почти квадратным.
Не обязательно все контакты разъема ISO должны быть задействованы. Например, если в машине всего 2 динамика, бессмысленно подключать все 8 выводов аудио. Достаточно подключить левый и правый динамик для объемного звука.
Схема подключения и разводка контактов в каждом конкретном случае входит в техническую документацию магнитолы.
Электрическая часть ISO включает в себя также и питание устройства, контакты с зажиганием, питание внешней антенны.
2 контакта остаются свободными. 3, если считать контакт дополнительного питания динамиков.
Контакты ISO аудио включают в себя разводку звука по каналам и динамикам. Стандартные выводы предусматривают штатное подключение 4 динамиков по 2 провода с + и — на каждый.
У разных производителей отличаются цвета проводов и схема разводки. Как правило, динамики подключаются парами «верхний/нижний» контакт на каждый динамик.
Распиновка в каждом случае включена в техдокументацию магнитолы. Некоторые производители перестраховываются и наклеивают схему разводки и подключений на верхнюю крышку устройства.
Если автомобиль не оснащен стандартным ISO разъемом, придется искать магнитолу с фирменным разъемом или купить переходник.
Еще вариант — соединять провода по старинке, при помощи паяльника или скруток. Переходник обеспечивает нормальный полноценный контакт и хорошее качество соединения. Если звук для вас важен — выбирайте фабричный вариант соединения.
Контакт SWC — управление магнитолой при помощи кнопок на руле. Комплект кнопок не входит в поставку магнитолы и докупается отдельно. Место установки может отличаться, самым удобным считается размещение кнопок под большой палец левой руки. Водителю не придется тянуться к магнитоле, чтобы переключить канал, выбрать новый трек, отрегулировать громкость, отключить звук, переключить динамик на входящий звонок — все эти действия выполняются с кнопочного пульта.
RGB и NAVI — порты для подключения внешних навигаторов и GPS — систем. Далеко не все магнитолы оснащены собственным GPS. Удобно подключить навигацию на постоянной основе и отслеживать маршрут на экране устройства. К порту подключается DATA кабель. Питание и антенна подключается в 12 Вт разъему ISO.
RDS. Radio Data System — дисплей магнитолы с такой функцией может показывать текстовую информацию, например, название радиостанции и какая песня играет, новости бегущей строкой, информация о пробках, корректировка точного времени, переключение на другую радиостанцию при снижении качества сигнала и так далее.
Насколько это удобно — спорный вопрос, поскольку чтение отвлекает от вождения. Информацию о пробках за рулем удобнее получать в аудиоформате. Тем не менее, такой вид передачи имеется, его можно отключить при желании.
AUX (или CD In в старых версиях) — это входной канал для звука. Позволяет воспроизводить аудио с внешних источников, подключать микрофоны, проигрыватели дисков, MP3 — плееры, смартфоны и так далее. AUX IN — порт для считывания информации. Рядом иногда размещен порт AUX OUT — для вывода звука и подключения наушников или динамиков.
Вывод порта обычно выполняется на фронтальную панель магнитолы для удобства пользователя.
Вывод AUX на заднюю панель предназначен для постоянного подключения дополнительных устройств — микрофона, DVD плеера.
Дополнительный AUX-Bluetooth-адаптер существенно расширит диапазон возможностей порта AUX. «Bluetooth-свисток» позволяет подключить смартфон и другие устройства к магнитоле без лишних проводов.
Очень полезно бывает посмотреть, какие именно возможности Bluetooth реализованы в магнитоле. Не станем вдаваться в дебри и перечислять все возможные протоколы — их реально сотни.
Для чего козе баян в королевстве несмеян?
Зачем нужен Wi-Fi в автомагнитоле? Ответим кратко — нужен. Сегодня почти любой смартфон способен раздавать интернет через Wi-Fi. Хотя в этом случае удобнее установить USB модем и установить полноценную связь с навигатором. Модуль Wi-Fi с антенной превращает магнитолу в роутер с удобным тарифным планом.
Магнитола может питаться от автомобильного аккумулятора довольно долго. Дольше, чем заряжается смартфон. Имеет смысл рассматривать устройство в качестве резерва.
Кому нужен и в каких случаях используется NFC в автомагнитоле? NFC — технология связи с принципиально малым радиусом действия. Именно поэтому данный протокол используют в платежных системах, для замков, билетов и пропускных систем.
Плюс системы — антенна NFC может быть очень миниатюрной и не требует питания. Активный модуль способен считывать метки и выполнять заранее прописанные действия. Например, при считывании системой чипа вашего смартфона, магнитола может подключаться по беспроводному интерфейсу в автоматическом режиме. Программировать метки NFC для магнитолы — довольно утомительное занятие ввиду ограниченности возможностей процессора устройства. Чисто технически, можно нарезать NFC-чипов с использованных проездных и по каждый прописать скрипт действия. Но гораздо удобнее настроить голосовое управление через смартфон.
Что докупить в комплекте с магнитолой
Беспроводной адаптер AUX Bluetooth — для вывода звука со смартфона без проводов.
Акустические провода укладываются, как правило, по противоположному порогу салона. В остальном тут все схоже с силой. Гофры, клеммы, надежность контактов. Следить, чтоб провод не заламывало, не перетирало и не передавливало.
В двери провода нужно выпускать только в резиновых дверных гофрах.
Они и провод защитят и защитят переход провода через металл (по краям такой гофры имеются резиновые кольца закрывающие металл).
В ходе эксплуатации авто следите, чтоб эти гофры не трескались, не заламывались и не вылазили из отверстий. Иначе перекладка поломанных проводов в дверях станет для вас обычным делом.
Межблочные провода
Тут совсем все просто. Укладывать либо вместе с акустическими проводами, либо посередине салона отдельно.
Укладывать межблоки с силовой проводкой НЕЛЬЗЯ!
В остальном все также: защищаем, следим, чтоб не передавило и не затерло провода. Ну и еще нужно обратить внимание, чтобы за магнитолой осталось немного запаса длины межблоков, чтоб магнитолу было удобно подключать и вставлять в гнездо панели.
Провода уложили. Самое время установить магнитолу!
Питание магнитолы
Помимо запитки магнитолы от силового провода, который мы притащили из под капота, ее можно запитать еще двумя способами.
Притащив отдельные провода прямо от аккумулятора, оттуда же, откуда брали силу на усилители. При этом придется около аккумулятора установить свой предохранитель провода магнитолы.
Запитать магнитолу от бортовой сети авто. Фишка в том, что из под капота во многих авто приходят достаточно толстые силовые провода. В блок предохранителей, в мозги авто и т. д.
И этот факт ощутимо может облегчить вашу жизнь. Такие провода имеют свои предохранители около аккумулятора. Нам достаточно просто врезаться в один из таких проводов, сохранив сечение. Таким маневром мы получим предохранитель магнитолы в штатном месте авто, и сэкономим кучу времени и сил.
Акустически провода магнитолы
Если никаких усилителей в системе не планируется, и будут использоваться штатные усилители ГУ, то придется прокинуть провода от магнитолы к динамикам. Процесс, в общем и целом, описан выше, уточним лишь момент подключения проводов к фишке ГУ.
Рекомендую уложить в качестве акустических медные многожильные провода сечением 1.5 мм2. Провода припаять к тем, что выходят из фишки. Пусть вас не смущает что те провода ощутимо тоньше ваших. Никаких там потерь не будет. Это тоже очередной миф новичков. Важно не только сечение провода, а сечение относительно длины провода и тока протекающего в проводе.
Самое любопытное, что никого не смущает тоненький проводок в силовом предохранителе на проводе квадратов в 35, а в подключении проводов к фишке гу сомневается чуть ли не каждый второй))
REM провод
Этот провод служит для того, чтобы магнитола запускала и отключала усилители. Тока для этого процесса усилителям нужно не много и тут вполне справится провод 1.5мм2. Прокладывать этот провод лучше всего в общей гофре с плюсовым силовым проводом. Благо клеммы силы и REM на усилителях находятся рядом.
Если в вашей системе один – два усилителя, то достаточно просто кинуть провод от ГУ до усилителей. Если есть еще система охлаждения и прочие потребители, которыми надо управлять с магнитолы, то лучше запустить REM провод через реле. Чтобы магнитола запускала реле, а оно в свою очередь запускала нагрузку.
Вот простая схемка для реализации такого маневра с помощью цепи прикуривателя:
Если у вас к усилителям пойдет провод такого же сечения как у прикуривателя или большего, то предохранитель можно не ставить. Достаточно будет штатного предохранителя, который защищает цепь прикуривателя.
Провода уложили, закрепили, защитили.
Подключение магнитолы: возможные трудности
Самым часто задаваемым вопросом является что такое провод System Remote Сontrol на магнитоле и как его подключить?
Чаще всего в дополнение к ГУ идет бесплатная инструкция. Как например для модели Ford 6000cd, в мануале которой дается пошаговое описание подключения магнитолы.
Однако не всем так везет и довольно часто в руководствах пользователя к ГУ производителей Sony или JVC о способе подключения Remote Control на магнитоле не сказано ни слова.
Remote: что это и как подключить
Пришло время ответить на главный вопрос. Remote на магнитоле Pioneer и Remote in на магнитоле Sony: что это и одно ли это и то же?
Провод Remote на магнитоле — это выход на её колодке питания, предназначенный для включения и выключения периферийным оборудованием посредством подачи и снятия напряжения 12В. Этот провод традиционно делается голубого цвета.
Выход Remote организуется через транзисторный ключ, расположенный на плате аудиосистемы. В среднем его пропускная способность ограничивается 200 мА. Более точная информация указывается в инструкции к модели.
Важно помнить, что если в аудиосистеме несколько усилителей звука, провод подключается поочередно к каждому из них. Сделать это можно разведя провода паутинкой. То есть, нужно протянуть провод от первого усилителя ко второму, от него к третьему. Таким способом можно подключить до пятидесяти усилителей.
Однако случается, что после такого подключения несколько усилителей не работают. Причина может крыться непосредственно в их схематике. Тогда последовательность действий меняется. Перед каждым входом remote, прямо в клемму, устанавливается диод. Сам провод просто припаивается.
При подключении по этой схеме, усилители начинают правильно работать, не принося больше проблем.
Порой возникает необходимость установить на Remote реле. Сопротивление катушки должно быть от 80 Ом. Лучше всего для этого подходит ВАЗовское реле. После его установки выход remote не перегрузится и не сгорит.
Подключение проводится по следующей схеме:
В таком случае, 30 колодка будет являться усиленным выходом провода Remote на магнитоле. Важно помнить, что устанавливать реле не всегда необходимо. Нужно исходить из ситуации.
Стоит заметить, что работая с ГУ следует помнить о технике безопасности. Нельзя подавать на включенное устройство большую нагрузку или закорачивать в этом время провода. В противном случае, выход может сгореть и починить его можно будет только в специализированном сервисе.
Также при наличии нескольких усилителей, подключать их следует друг за другом. При этом реле ставить нельзя.
Устанавливать его можно только при наличии периферического оборудования, которое будет работать вместе с аудиосистемой.
