SRS: что это такое в машине?
О том, что такое SRS в машине хорошо известно опытным водителям, которые владеют современными авто. Впрочем, рано или поздно об этом приходится узнать и начинающим автомобилистам, поскольку достаточно часто случается так, что на приборных панелях их «железных коней» загорается индикатор, свидетельствующий о неисправности этой системы. Почему так происходит и как следует поступать, будет описано ниже, однако для начала имеет смысл рассмотреть в общих чертах конструкцию системы SRS, а также понять, как именно она функционирует.
Система SRS в автомобиле
Аббревиатура SRS расшифровывается как Supplementary Restraint System, и ею обозначается система активной безопасности автомобиля. Именно она отвечает за то, в каком состоянии находятся все элементы, которые должны обеспечивать защиту водителя и пассажиров транспортного средства в случае возникновения различных экстренных ситуаций.
В состав системы SRS входят такие компоненты, как:
Кроме того, элементами конструкции системы SRS являются также соединительные кабели, автономные источники питания и коннекторы.
Фронтальные подушки безопасности располагаются непосредственно перед водителем (в рулевом колесе) и передним пассажиром (в торпедо), а боковые располагаются по бокам, в спинках сидений и боковых элементах кузова. В их конструкции имеются специальные пиропатроны, наполненные сухим газом и срабатывающие от электрических импульсов.
Сенсорные датчики (датчик давления и датчик положения спинки) располагаются в сидениях, а датчик ускорения (его нередко еще называют датчиком перегрузок) — в передней части автомобиля, непосредственно за радиаторной решеткой. Он устроен по принципу маятника, и в том случае, если его положение в результате столкновения резко меняется, он замыкает электрическую цепь, генерирую, таким образом, управляющий сигнал, передающийся в главный модуль SRS.
Он в большинстве случаев располагается в туннельном канале (а точнее — в передней его части), а его важнейшей функцией является управление таким элементами системы SRS, как модули подушек безопасности и преднатяжители ремней безопасности. Последние точно так же, как и сенсорные датчики, располагаются в передних сидениях, снабжены пиропатронами поршнями: при срабатывании именно они приводятся в движение и очень быстро натягивают ремень. Само собой разумеется, что активные подголовники также располагаются на сидениях, будучи смонтированы в верхних частях спинок.
Как работает SRS
Следует заметить, что система SRS отличается очень высокой скоростью срабатывания, и именно это позволяет ей сохранить здоровье, а порой и жизнь водителя и пассажиров транспортного средства в случае серьезных аварий. Когда автомобиль, движущийся со скоростью более 50 км/ч, сталкивается с каким-либо препятствием, срабатывает инерционный датчик. Он замыкает электрическую цепь, в результате чего управляющий сигнал поступает в главный модуль SRS. Через него он транслируется в модули подушек безопасности, в результате чего они срабатывают в течение 300 миллисекунд.
Одновременно с этим сигнал через главный модуль системы SRS поступает и на преднатяжители ремней, а также к активным подголовникам. В результате этого ремни безопасности моментально натягиваются сильнее, чтобы человек не двигался вперед по инерции, а оставался на месте. Что касается активных подголовников, то в целях предотвращения так называемых хлыстовых травм шеи они перемещаются вперед.
Следует заметить, что главный модуль SRS, получив сигнал срабатывания от датчика ускорения, отправляет его и на центральный замок автомобиля. Это делается для разблокировки дверей и обеспечения свободного доступа в машину спасателей.
Читайте также: ASR — что это такое в автомобиле и для чего она нужна.
Обслуживание системы SRS
Система SRS частого обслуживания не требует, однако один раз в десять лет она должна проходить полную диагностику. После срабатывания подушек безопасности они подлежат полной замене, поскольку являются одноразовыми. При эксплуатации системы SRS необходимо следить, чтобы ее элементы (особенно датчики) не нагревались свыше +90 °С.
Необходимо также помнить, что степень эффективности этой системы пассивной безопасности автомобиля во многом зависит от того, насколько правильно располагаются в его салоне водитель и пассажиры. Для нормальной работы ремней безопасности и активных подголовников необходимо, чтобы спинки сидений были наклонены на угол не более 25°. К тому же, сидения нельзя пододвигать чрезмерно близко к подушкам безопасности.
Ошибки SRS
Как уже было сказано выше, система SRS достаточно сложна по своей конструкции, и поэтому в ее работе могут периодически возникать различные ошибки. Как показывает практика, они чаще всего вызваны такими причинами, как:
Чем бы ни была вызвана ошибка SRS, настоятельно не рекомендуется пытаться устранить ее самостоятельно. Лучше всего при ее возникновении отправиться в на станцию технического обслуживания. Ее специалиста проведут тщательную диагностику системы и устранят неполадку.
Читайте также: TCS в автомобиле — что это такое.
Немного о SPS

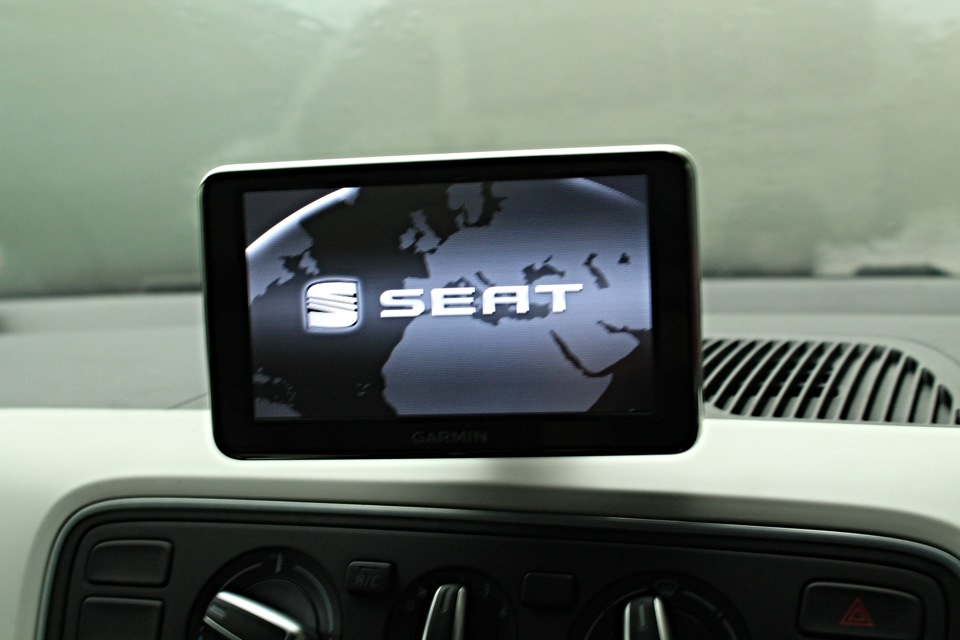

Как я уже говорил, в качестве одной из особенностей комплектации Toca — наличие в моей машине SPS (SEAT Portable System Live). О ней и расскажу немного.
SPS Live (она-же Volkswagen Maps+More, она-же Škoda Move&Fun) — оригинальный способ добавлять мультимедия-функционал дешёвым машинам вроде Mii или Ibiza.
Если у более дорогих моделей, вроде Leon или Toledo вы полностью выбираете полностью новый хед-юнит, то у маленьких моделей хед-юнит один на всех, и при необходимости в специальный порт втыкается специальный навигатор Garmin. Почему специальный? Да потому что обычные навигаторы не имеют такой интеграции в систему.

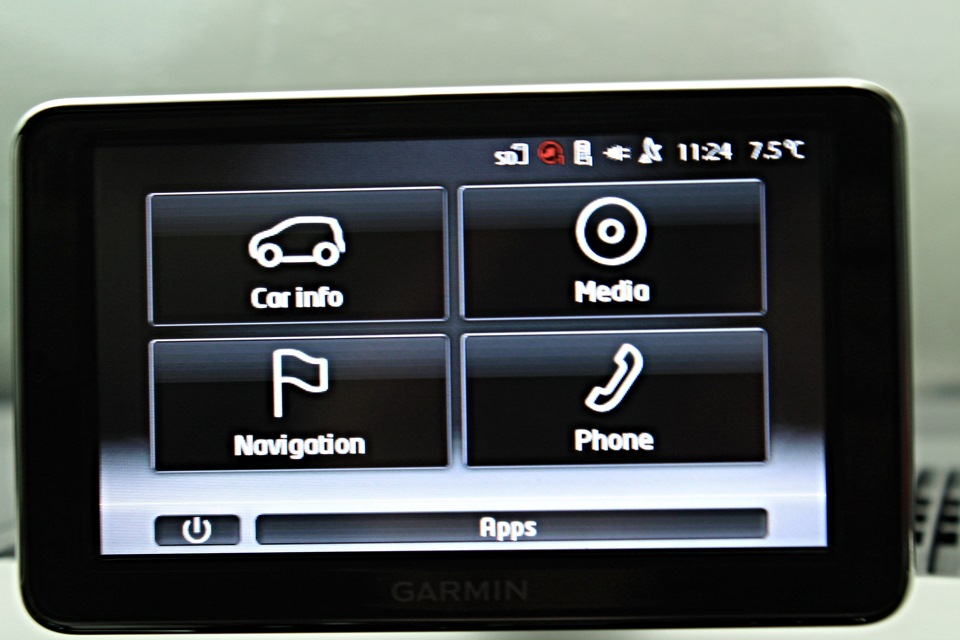

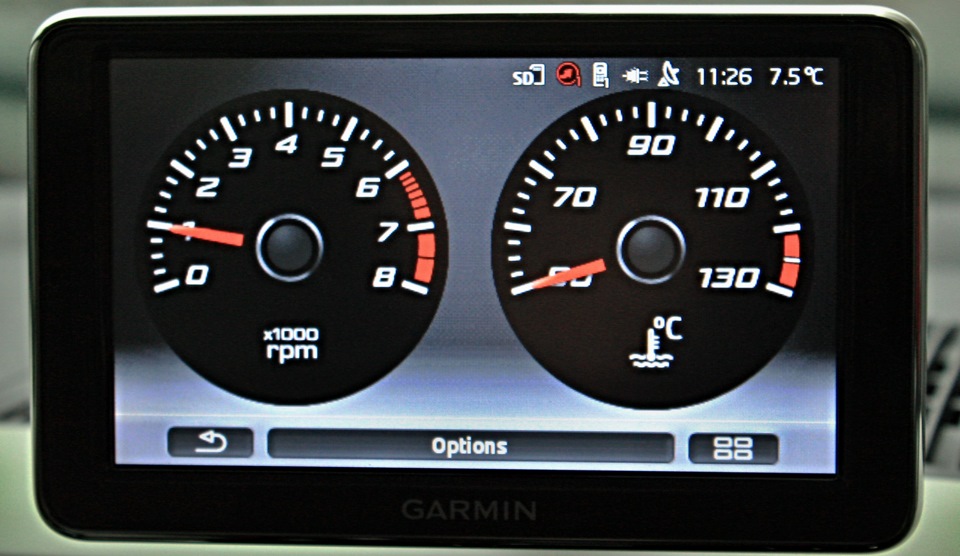

Прибор является одновременно навигатором, хэндс-фри, медиа плеером, и монитором бортового компьютера.

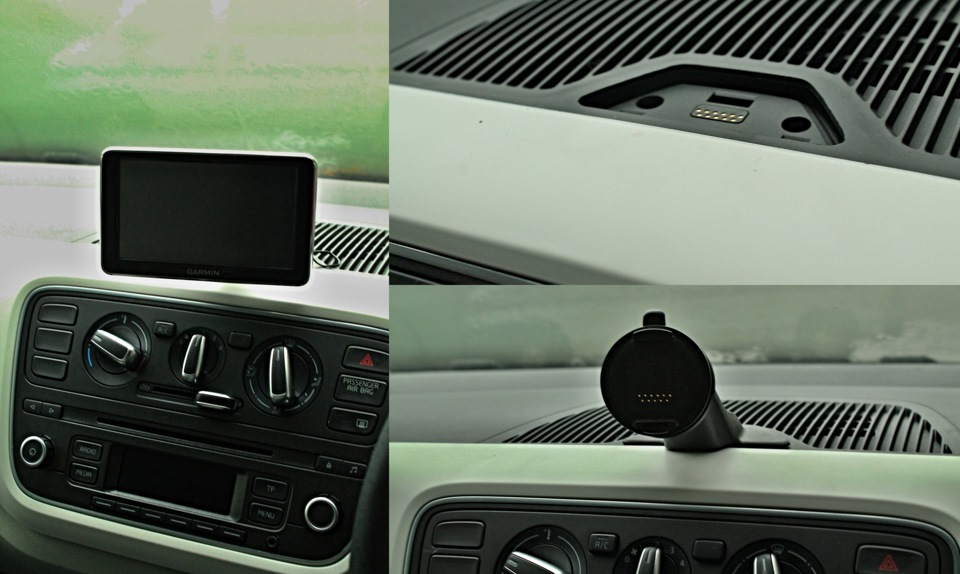

Порт на панели есть во всех версиях Mii и Ibiza, так что если владелец дешёвой комплектации вдруг захочет себе такое устройство, то он может просто пойти в дилерский центр и купить его за £275. Никаких переделок не требуется.
Так, на всякий случай, для тех кто уже забыл школьную программу (а таких, в последнее время в интернете, всё больше и больше, причём именно среднюю скорость и забывают), напомню — проделанный путь поделить на общее время в пути. Именно поэтому у меня средняя всего 17 миль/час. Что при моих внутригородских поездках с редкими вылазками на моторвей — вполне нормально.
Есть два режима показаний — «long term» и «trip» в первом случае сброс производится в ручную а данные хранятся в системе самой машины. Во втором сброс происходит сам, после длительной остановки.
Проигрывание музыки является неплохим примером интеграции. При воспроизведение файлов с телефона или с SD, управление можно осуществлять с кнопок магнитолы (что полезно, если на экран выведена навигация), или наоборот — можно с экрана управлять настройкой радиостанций или воспроизведением треков на CD (читает и MP3 CD в том числе)
Что такое SRS в автомобиле
Знакомясь с характеристиками автомобиля, нередко в списке опций можно встретить аббревиатуру SRS. Лишь немногие водители могут похвастаться тем, что они знают, что это за система такая. Прочитав эту статью до конца, вы также сможете дать развернутый ответ на вопрос: «Что такое SRS в автомобиле».
SRS (от английского Supplementary Restraint System – дополнительная система удерживания) — обеспечивает защиту водителя и пассажиров при лобовом столкновении со статичным или движущимся предметом.
Главная задача SRS – минимизирование травм водителя и пассажиров при дорожно-транспортном происшествии. Подушки безопасности и преднатяжители ремней безопасности срабатывают одновременно, дабы не допустить удара драйвера и пассажира о руль, лобовое стекло или прочие, находящиеся в салоне автомобиля, твердые предметы. Для реализации этого система анализирует поступающие импульсные сигналы столкновения, оценивает силу удара и решает активировать ли подушки безопасности и/или преднатяжители ремней безопасности. При этом преднатяжители ремней безопасности могут активироваться как вместе с надувными подушками безопасности, так и без них.
Исправность системы SRS всегда контролируется микропроцессором в модуле датчика. В случае обнаружения ошибки в работе, в памяти фиксируется характер и местоположение неисправности, а на приборной панели загорается лампочка предупреждения SRS. В этом случае советуем немедленно отправляться на СТО, где мастера помогут устранить поломку.
Система SRS – одна из тех, что может в случае ДТП спасти вам жизнь. Посему ни в коем случае не игнорируйте сигналы об ее неисправности. Соблюдайте элементарные рекомендации по эксплуатации системы. В частности, не допускайте перегрева системы (SRS не переносит температуры выше 90 градусов), а после 10 лет службы автомобиля не лишним будем протестировать систему SRS, в том числе электронику, подушки и механизм преднатяжителя ремней, в сертифицированной мастерской.
Держите систему SRS в исправности, но пусть вам никогда не понадобится привести ее в активность!
Автомобили с системой SPS
Как работает SRS 5
Как правильно эксплуатировать автомобиль с системой SPS 7
Список литературы 11
Введение
Многолетний опыт эксплуатации автомобилей с подушками безопасности убедительно доказывает, что SRS – очень эффективное средство снижения последствий аварии для человека.
Но для того, чтобы подушки безопасности дали максимальный эффект при использовании, стоит ознакомиться с их возможностями, чтобы в дальнейшем учитывать особенности эксплуатации оснащенных ими машин.
В данной работе подробно рассмотрены подушки безопасности SRS.
Общие сведения
Пассивная безопасность – это комплекс технических решений в конструкции автомобиля, снижающий тяжесть последствий аварии для человека. Основой пассивной безопасности являются разработка конструкции кузова, деформирующегося при ударе и поглощающие его энергию, травмобезопасные (мягкие, без острых углов, ребер, кромок и т. п.) детали интерьера автомобиля, а также правильно отрегулированные и пристегнутые ремни безопасности [2].
Важный элемент системы безопасности автомобиля – система SRS. Она призвана при столкновении автомобиля удержать человека на месте, чтобы избежать бесконтрольного перемещения водителя и пассажиров по салону. SRS состоит из ремней безопасности, так называемых «подушек безопасности», датчиков и блока управления.
Подушки безопасности (air bag) дополняют действие ремней безопасности и замедляют движение людей при столкновении, смягчая удары о руль или элементы интерьера.
Месторасположение подушек безопасности:
- фронтальные — в ступице рулевого колеса (для водителя) и в панели приборов (для пассажиров). Они защищают голову и верхнюю часть тела (грудь, плечи) человека. На современных машинах объем подушки водителя — около 50 л, а переднего пассажира — 80-90 л, поскольку ее опора — панель приборов — дальше от человека, чем рулевое колесо; боковые — сбоку в спинках или подушках сидений, а также над дверными проемами (“занавески”). Они дополняют фронтальные, а иногда предохраняют живот и таз; напольные и коленные — на полу и в нижней части панели приборов, чтобы обезопасить, соответственно, колени и ступни.
Датчики служат для формирования и передачи сигналов блоку управления. Они могут быть как механическими, так и электронными. Часто датчики совмещают с модулем подушки или блоком управления, датчики фронтального удара закрепляют на лонжеронах, бокового — на порогах около средних стоек кузова. Как правило, чем совершеннее система, тем больше устанавливается датчиков, или они технически сложнее, вплоть до реагирующих на удары с нескольких направлений или опрокидывание.
Блок управления анализирует показания датчиков и управляет работой всей системы. Также он диагностирует систему и информирует водителя об ее состоянии с помощью контрольной лампы, находящейся, как правило, на приборной панели. А сам блок управления располагают в наиболее защищенном месте — как правило, на туннеле пола под панелью приборов или около рычага управления коробкой передач [1].
Как работает SRS
Подушка безопасности представляет собой модуль, объединяющий оболочку и наполняющее устройство. Надуваясь, оболочка разрывает декоративное покрытие деталей интерьера, за которыми она установлена (ступицы рулевого колеса, панели приборов, обивки сидений и т. п.). Срабатывание происходит только при положении ключа зажигания “ON” (включено) или “START” (пуск).
Время срабатывания подушек безопасности в среднем составляет примерно 0,05 секунды. Оно зависит от многих факторов, например, конструкции кузова и размещения агрегатов автомобиля, то есть величины и жесткости его деформируемых зон. Сдувается оболочка обычно через 5-10 секунд после раскрытия. В любом случае, скорость наполнения подушки должна быть таковой, чтобы человек «попал» в уже расправленную подушку. В противном случае оболочка ударит его, раскрываясь навстречу со скоростью 300 км/ч, или отбросит в сторону, дополнительно ударив о детали интерьера. Для того, чтобы подушки успели надуться до того, как до них «долетит» водитель или пассажир, служат ремни безопасности. Именно они удерживают и направляют водителя и пассажиров, чтобы они начали перемещаться не раньше 30 мс после столкновения и не попали мимо подушки. При этом ремни еще и смягчают силу удара. Ведь даже уперевшись руками и ногами, человек массой 75 кг может выдержать усилие только 300-400 кгс. А при столкновении на скорости 50 км/ч его тело давит на ремень с силой 3 т! Поэтому непристегнутым людям подушка безопасности просто не поможет.
Датчики удара реагируют на замедление при столкновении. Порог их срабатывания, как правило, около 15 g5. При заносе или торможении, даже экстренном, такой величины достичь невозможно.
Блок управления как минимум учитывает не только величину, но и длительность сигнала. На отдельные пики (всплески) замедления блок не среагирует, заданный порог должен быть превышен некоторое время (например, не менее 0,003 с). Для уменьшения риска ошибочных срабатываний системы, разработчики часто делают блокировку по скорости движения автомобиля, например 20 км/ч — чтобы толчки бампером на парковке не активировали SRS. Однако при этом она может не защитить людей, если в их стоящую или медленно катящуюся машину “в лоб” врежется другая — движущаяся на большей скорости. Но современные блоки управления распознают и такие ситуации. Более того – существуют системы, учитывающие силу удара, присутствие на сиденьях людей (и даже их массу), раскрывающие оболочки частично (в два этапа) или активирующие фронтальные подушки при ударе сзади (чтобы парировать отскок головы человека от подголовника) [3].
Как правильно эксплуатировать автомобиль с системой SPS
Сама система надежна и не требует ухода. Особых мер предосторожности при эксплуатации машин, оборудованных подушками безопасности, также нет. Тем не менее, нужно выполнять следующие рекомендации.
1. Темные элементы интерьера прямые лучи солнца иногда нагревают выше 90°С. Подушка может самопроизвольно раскрыться, поэтому лучше не оставлять машину в таком месте или накрыть панель светлой тканью, либо поставить ширму за стеклом.
2. Чтобы эффективность системы SRS при аварии была максимальной:
— водитель должен правильно сидеть за рулем;
— пассажиру в поездке на переднем сиденье нужно отодвинуть его назад так, чтобы стопы ног, слегка согнутых в коленях, стояли на наклонной части пола. Не надо близко наклоняться к панели приборов или, наоборот, откидывать спинку кресла в “спальное” положение. Ее оптимальный наклон — 25° к вертикали. При осложнении дорожной ситуации (желательно, чтобы водитель предупредил об этом) лучше плотнее усесться на сиденье, поправить ремни, взяться руками за поручни и упереться ногами в пол;
— ремни безопасности нужно правильно отрегулировать и обязательно ими пристегиваться.
3. Детское кресло, в котором ребенок сидит лицом назад, нельзя ставить на переднее пассажирское сиденье, если перед ним есть неотключенная подушка. Она может травмировать малыша, придавив его к спинке взрослого сиденья.
4. На панели приборов, ветровом стекле (в зоне расположения подушек) и ступице рулевого колеса не должны лежать или быть закреплены посторонние предметы — освежители воздуха, украшения и т. п. Они могут помешать правильному раскрытию подушки или полетят в людей.
5. Чтобы боковая подушка в сиденье сработала правильно:
— нужно сидеть так, чтобы руки, ноги или лицо не находились рядом с местом ее расположения;
— нельзя опираться на дверь всем телом, а задним пассажирам и детям — держаться за боковую часть спинки переднего сиденья;
— не надо надевать чехлы на сиденья и класть рядом с ними вещи (например, зонт между подушкой и дверью) или вешать плотную одежду.
6. После срабатывания пиротехнического газогенератора детали модуля подушки будут горячими и могут обжечь. Лучше не трогать их руками. Но сама оболочка будет холоднее 60°С — это безопасно.
7. Любые работы (например, с электрооборудованием), которые могут повлиять на состояние SRS или спровоцировать самопроизвольное срабатывание системы, а также ее диагностику, нужно делать только на СТО. Причем такой, где есть мастера, знающие особенности SRS вашего автомобиля. Систему проверяют, подключив к ее блоку управления специальную аппаратуру. При этом можно не только определить состояние SRS, но и то, что она срабатывала ранее, т. е. машина могла побывать в аварии.
Диагностировать систему на СТО нужно, когда сигнализатор не горит при включении зажигания, не гаснет через 5-7 с после включения или загорается во время движения. Кроме того, многие изготовители автомобилей обязывают проверять ее каждые 10 лет.
8. После регулировки углов установки колес иногда переставляют рулевое колесо, чтобы его спицы стали горизонтальными. При этом необходимо проконтролировать правильность положения электрических проводов (контактов) подушки, чтобы при поворотах руля они не разрушились.
9. Самопроизвольное срабатывание SRS в исправном автомобиле маловероятно. Но производственный брак или неквалифицированное обслуживание полностью исключить нельзя, и к этому нужно быть готовым. Хотя, если человек соблюдает основные правила (п. п. 1-5), ничего опасного не произойдет:
— по лицу подушка не ударит — не достанет, она рассчитана на встречное перемещение груди (около 300 мм) и головы человека (еще примерно столько же) во время столкновения, а при самопроизвольном раскрытии оболочки он неподвижен относительно автомобиля;
— видимость будет ограничена незначительно и недолго — размер подушки водителя лишь немного больше диаметра рулевого колеса и она сразу начинает сдуваться. Кроме того, ее можно смять или сдвинуть в сторону рукой;
— избыточное давление в салоне, даже если раскроются две 80-литровые подушки, будет около 0,04 атм и для человека не опасно;
— шум и дым, сопровождающие штатное срабатывание системы, уже не важны. Но при самопроизвольном раскрытии подушек в движении, даже если внезапный громкий звук испугал водителя, не нужно резко тормозить или поворачивать руль в сторону. Лучше поступить, как предписывают Правила дорожного движения при ослеплении дальним светом фар встречной машины (п. 19.2) — включить аварийную сигнализацию и, не меняя полосу движения, плавно снизить скорость и остановить автомобиль. Впрочем, уровень шума не превысит 130 дБ. Это сравнительно немного — даже инструкции к новогодним хлопушкам обязывают предупреждать окружающих о взрыве, только если его звук громче 150 дБ. Дым тоже неопасен — это не признак пожара.
10. Система SRS — одноразовая. После срабатывания модуль подушки надо заменить [3].
Заключение
Современные легковые автомобили имеют несколько подушек безопасности, которые располагаются в разных местах салона автомобиля. В зависимости от места расположения различают следующие виды подушек безопасности: фронтальные, боковые, головные, коленные, центральная подушка безопасности.
990x.top
Простой компьютерный блог для души)
SRS на панели приборов — что это такое? (Митсубиси, Хонда, Мерседес)
Современную машину нельзя представить без функций безопасности, к которым относится например технология против заноса автомобиля, автоблокировочная функция, а также система подушек безопасности.
SRS на панели приборов (Митсубиси, Хонда, Мерседес)
SRS (Supplementary Restraint System) — система запуска подушек безопасности (Airbag), преднатяжителей ремней.
При отсутствии поломок индикатор SRS высвечивается, мигает несколько раз, после чего затухает до очередного запуска двигателя. При наличии проблем — индикатор остается гореть.
При отображении SRS — предположительно были обнаружены некоторые проблемы в работе подушек безопасности. Возможно плохой контакт (покрылся коррозией) или отсутствуют вовсе. Необходимо посетить сервисный центр, где проверят сканером.
После первого тестирования и обнаружения ошибки — система через некоторое время повторяет тест, при отсутствии признаков проблемы — удаляет ранее записанный код ошибки, индикатор выключается, машина функционирует в обычном режиме. Исключение — критические ошибки, когда код хранится в постоянной памяти длительное время.
