EDS и XDS как составляющие системы ESC
Электронная блокировка дифференциала EDS.
Электронная блокировка дифференциала EDS выполняет функции, схожие с функциями механической блокировки дифференциала, и срабатывает при разгоне автомобиля на покрытии с различными характеристиками сцепления для ведущих колёс. Система EDS использует гидравлический блок системы ESC. Она самостоятельно увеличивает давление в тормозной системе (без нажатия педали тормоза). Когда система определяет, что одно из ведущих колёс проскальзывает, система EDS с помощью целенаправленного подтормаживания замедляет вращение колеса таким образом, что второе колесо оси может передавать усилие привода на дорожное полотно через дифференциал.
Поскольку дифференциал всегда передаёт на оба колеса одинаковый крутящий момент, одновременно увеличится и крутящий момент на противоположном колесе. Такое увеличение крутящего момента за счёт подтормаживания колеса с большим проскальзыванием происходит до тех пор, пока оба ведущих колеса не будут вращаться с примерно одинаковой скоростью.
Распознавание необходимости блокировки дифференциала, расчёт параметров блокировки и формирование управляющих команд для соответствующих электромагнитных клапанов и насоса обратной подачи осуществляется дополнительным программным обеспечением в блоке управления ESC. Других изменений в компонентах системы ESC для реализации электронной блокировки дифференциала (EDS) не требуется.
Электронная блокировка дифференциала Extended EDS (XDS)
Функция XDS представляет собой модификацию функции EDS для движения с высокой скоростью. При спортивном стиле вождения автомобиль при быстром прохождении поворотов под действием центробежной силы склонен к смещению наружу поворота. Сцепление с дорожным полотном у ведущих колёс, движущихся по внутреннему радиусу поворота, уменьшается. В предельных ситуациях ведущее колесо, движущееся по внутреннему радиусу поворота, может утратить контакт с дорожным полотном и проворачиваться. В этом случае и колесо ведущей оси, движущееся по внешнему радиусу поворота, неспособно передать усилие привода через дифференциал на дорожное полотно, и автомобиль испытывает недостаточную поворачиваемость при движении в повороте (в случае привода на переднюю ось). Функция XDS вмешивается в движение автомобиля, проворачивающееся колесо целенаправленно подтормаживается для того, чтобы второе колесо ведущей оси могло передавать момент привода через дифференциал на дорожное полотно. Автомобиль при движении в повороте остаётся полностью управляемым.
Эта функция действует только в том случае, если ускорение происходит при прохождении поворота и ещё доступен дополнительный крутящий момент.
Особенности работы системы с XDS/без XDS в повороте:
С XDS
● Улучшение реализации крутящего момента /создания тяги;
● повышение поворачиваемости;
● повышенная «точность» благодаря возможности поворота рулевого колеса на меньший угол;
● уменьшение тенденции к недостаточной поворачиваемости;
● возможна более высокая скорость на выходе из поворота.
Без XDS
● Моменты привода, передаваемые на колёса, увеличить невозможно;
● вмешательство ASR/EDS по ограничению крутящего момента двигателя.
Практическая реализация дополнительных функций системы ESC в автомобиле Skoda Rapid с 2016 модельного года.
В автомобилях Skoda Rapid используется система ESC/ABS производства фирмы TRW (Electronic Brake Control — EBC 460).
Реализована она на основе блока электроники тормозной системы (J104)
Part No SW: 6R0 614 517 BQ, 6R0 614 517 CA или 6R0 614 517 CG.
Согласно официальной информации с сайта чешского автопроизводителя, на автомобилях Skoda Rapid, выпускающихся для внутреннего рынка Чехии, установлена система ESC включая:
ABS, MSR, ASR, EDS, HBA, MKB, HHC.
Для сравнения, на автомобилях Skoda Rapid, выпускающихся для рынка Германии, установлена система ESC включая:
ABS, MSR, ASR, EDS, HBA, MKB, EBV, HHC.
Если сравнивать функционал системы EBC 460 с системой MK100, устанавливаемой на автомобили классом выше, то получается, что система ESC Рапида лишена таких функций, как DSR, XDS, ESBS.
И не пытайтесь найти и включить XDS в своем Рапиде. Эта функция в блоке EBC 460 не предусмотрена, по крайней мере в нынешней прошивке.
Из того, что не указано выше, блок EBC 460 позволяет дополнительно реализовать: BSW, TPM и TSA. При этом система контроля давления в шинах не является функцией системы ESC, а реализована как самостоятельное ПО, использующее для своей работы данные с датчиков ABS и систем управления автомобилем.
Теперь что касается значения в кодировке байта 17 блока электроники тормозной системы EBC 460. Внесу некоторую ясность. От значения в байте 17 зависит порог срабатывания системы EDS. Это значение кодируется в битах 0-3 и устанавливается в соответствии с максимальным крутящим моментом, который развивает тот или иной двигатель в данной комплектации. На работу других систем и функций значение байта 17 напрямую не влияет.
Заводские значения в блоках 6R0 614 517 BQ, 6R0 614 517 CA или 6R0 614 517 CG для различных двигателей примерно следующие:
01 – 1.6MPI/66 kW/90 л.с./155 nm
02 – 1.6MPI/81 kW/110 л.с./155 nm с МКПП
03 – 1.6MPI/81 kW/110 л.с./155 nm с АКПП
04 – 1.0TSI/70 kW/95 л.с./160 nm и 1.2TSI/66 kW/90 л.с./160 nm
05 – 1.2TSI/81 kW/110 л.с./175 nm и 1.0TSI/81 kW/110 л.с./200 nm
06 – 1.4TSI/92 kW/125 л.с./200 nm c DSG
07 – 1.4TDI/66 kW/90 л.с./230 nm с МКПП
08 – 1.4TDI/66 kW/90 л.с./230 nm с DSG
09 – 1.6TDI/85 kW/115 л.с./250 nm
В заключение, для тех кто не знает, привожу расшифровку аббревиатур используемых функций:
Активация дополнительных функций (TSC, DSR, XDS) VAG-COM.
С наступлением зимы, я решил активировать и испытать на практике некоторые системы заложенные в блок 03 — Электроника тормозной системы — адаптация, 44- усилитель руля — адаптация. Летом все руки не доходили, улучшал подвеску и управляемость, и наконец решил активировать пару функций.
Torque Steer Compensation (TSC) — (03 канал адаптации) изменение настройки компенсации крутящего момента. Суть системы в компенсации увода автомобиля в момент разгона.
Как пример до активации системы:
Максимальный эффект достигается на преднеприводном автомобиле.
Driving Steering Recommendation (DSR) – (05 канал адаптации) помощь в рулевом управлении.
Для работы этой системы используются характеристики электроусилителя рулевого управления. Если вследствие плохого дорожного покрытия или высокой скорости движения автомобиль отклоняется от заданной траектории движения из-за избыточной или недостаточной поворачиваемости, то курсовую устойчивость за короткий промежуток времени восстанавливается не только за счет целенаправленного подтормаживания соответствующих колес, но и за счет воздействия на рулевое управление.
Электронная система блокировки межколесного дифференциала (XDS) — (03 — электроника тормозной системы, кодирование, длинное кодирование, в 17 байт, 3 бит, сохраняем изменения, далее адаптация и выбрать из списка. При активации можно выбрать 3 разных значения, я рекомендую 2, strong)
XDS позволяет значительно увеличить тягу и управляемость. Технически XDS представляет собой расширение функций электронной системы блокировки дифференциала (EDS), входящей в состав ESP. Как только «умная» электроника распознает значительную разгрузку колеса ведущей передней оси, движущегося по внутренней дуге поворота, гидравлика ESP целенаправленно подтормаживает это колесо для восстановления оптимальной тяги. Таким образом, XDS – это система блокировки межколесного дифференциала, позволяющая избавиться от типичной для переднеприводных автомобилей недостаточной поворачиваемости при скоростном прохождении поворотов.
И отключил стабилизацию прицепа, эта функция (56 канал адаптации) в активном режиме постоянно подтормаживает автомобиль коробкой передач и не дает ей переходить на повышенную передачу. После отключения, машина замечательно едет накатом, что в городских условиях позволяет экономить топливо. У меня 1-2 литра, что существенно!
Как работает электронная блокировка дифференциала
Электронная блокировка дифференциала – система, которая имитирует блокировку дифференциала с помощью штатной тормозной системы автомобиля. Она препятствует пробуксовке ведущих колес в моменты, когда автомобиль начинает движение, разгоняется на скользком дорожном покрытии или поворачивает. Отметим, что электронная блокировка имеется на многих современных машинах. Далее рассмотрим, как работает электронный дифференциал, а также его применение, устройство,плюсы и минусы.
Принцип работы
Система, имитирующая блокировку дифференциала, работает циклично. В цикле ее работы присутствует три стадии:
На первой стадии (когда ведущее колесо начинает проскальзывать) блок управления получает сигналы от датчиков частоты вращения колес и на их основе принимает решение о начале работы. Происходит запирание переключающего клапана, а также открытие клапана высокого давления в гидравлическом блоке системы ABS. Насос ABS создает давление в контуре рабочего тормозного цилиндра проскальзывающего колеса. В результате увеличения давления тормозной жидкости происходит торможение буксующего ведущего колеса.
Вторая стадия начинается с момента, когда прекращается пробуксовка колеса. Система имитации блокировки межколесного дифференциала фиксирует достигнутое тормозное усилие за счет удержания давления. В этот момент действие насоса прекращается.
Третья стадия: колесо заканчивает проскальзывать, происходит сброс давления. Переключающий клапан открывается, а клапан высокого давления закрывается.
При необходимости все три стадии цикла работы электронного дифференциала повторяются. Отметим, что система функционирует, если скорость автомобиля находится в диапазоне от 0 до 80 км/ч.
Устройство и основные элементы
Электронная блокировка дифференциала основывается на антиблокировочной системе тормозов (ABS – Antilock Brake System) и является неотъемлемой частью системы курсовой устойчивости ESC. Имитация блокировки отличается от классической системы ABS тем, что может самостоятельно увеличивать давление в тормозной системе автомобиля.
Рассмотрим основные элементы системы:
Отметим, что электромагнитные клапаны и насос подачи являются элементами гидравлического блока ABS.
Разновидности системы
Система предотвращения пробуксовки колес устанавливается в машинах многих автопроизводителей. При этом системы, выполняющие одни и те же функции на разных автомобилях, могут иметь разные названия. Остановимся на самых известных – EDS, ETS и XDS.
EDS – электронная блокировка дифференциала, установленная на большинстве автомобилей (например, Nissan, Renault).
ETS (Electronic Traction System) – система, аналогичная EDS, разработанная немецким автопроизводителем Mercedes-Benz. Эта разновидность электронного дифференциала выпускается с 1994 года. Компания Mercedes разработала также усовершенствованную систему 4-ETS, которая может подтормаживать все колеса машины. Она устанавливается, к примеру, на среднеразмерные премиум-кроссоверы (M-класс).
XDS – расширенная EDS, разработанная немецкой автокомпанией Volkswagen. XDS отличается от EDS дополнительным программным модулем. XDS использует принцип поперечной блокировки (подтормаживание ведущих колес). Эта разновидность электронного дифференциала призвана увеличить тягу, а также улучшить управляемость машины. Система от немецкого автоконцерна устраняет недостаточную поворачиваемость автомобиля при прохождении поворотов на повышенной скорости (такой недостаток при езде присущ переднеприводным автомобилям) – при этом управляемость становится более точной.
Преимущества электронной блокировки дифференциала
Применение
Электронный дифференциал, являясь функцией антипробуксовочной системы, применяется на многих современных автомобилях. Имитацию блокировки применяют такие автопроизводители, как: Audi, Mercedes, BMW, Nissan, Volkswagen, Land Rover, Renault, Toyota, Opel, Honda, Volvo, Seat и другие. При этом EDS используется, к примеру, в автомобилях Nissan Pathfinder и Renault Duster, ETS – на Mercedes ML320, XDS – на машинах Skoda Octavia и Volkswagen Tiguan.
Благодаря своим многочисленным достоинствам системы имитации блокировки получили большое распространение. Электронный дифференциал оказался самым практичным решением для среднестатистической городской автомашины, которая не передвигается по бездорожью. Данная система, препятствуя пробуксовке колес при начале движения автомобиля, а также на скользком дорожном покрытии и в поворотах, существенно облегчила жизнь многим автовладельцам.
Активация XDS.
Полазив по интернету изучая все аббривиатуры активных систем безопасности VAGa наткнулся на XDS — она же электронная блокировка дифференциала. Вроде как у нас на Джеттах (с ЕСП) уже есть по умолчанию EDL которая тоже электронная блокировка дифференциала, но оказывается выполняет совсем другую функцию. Кто нибудь пробывал активировать XDS на Джетте, получилось? Вот описание систем XDS и EDL одного из драйвовцев:
«Цель XDS в крутых поворотах притормаживать не нагруженное внутреннее к повороту колесо, чтобы реализовать передачу большего момента на нагруженное внешнее колесо (у Шкоды в частности она активирована на RS моделях).
Цель XDS избавить переднеприводную машину от типичной недостаточной поворачиваемости, и не нужна для полноприводной машины. Из личного опыта на переднеприводных машинах XDS это вещь, для полного привода не пробовал и не вижу необходимости, в поворотах тяги на задней оси вполне достаточно.
Не стоит ее путать с системой EDL, которая активна как на переднеприводных, так и заднеприводных машинах и работает в случае, когда одно из колес на оси теряет сцепление с поверхностью. Принципиально EDL работает в случае пробуксовки одного из колес. XDS работает на основе данных к акселерометра, который фиксирует сильные боковые перегрузки возникающие в поворотах.»
Продолжение:
Вчера активировал я себе систему XDS и произвел на более высокий уровень настройку Brake Assist. Вообщем ребята просто огонь)))) Может конечно и плацебо))) но в повороты просто ввинчивается без какого либо сноса передка. По тормозам наконец они стали адекватными. Вообщем рад до безумия))))

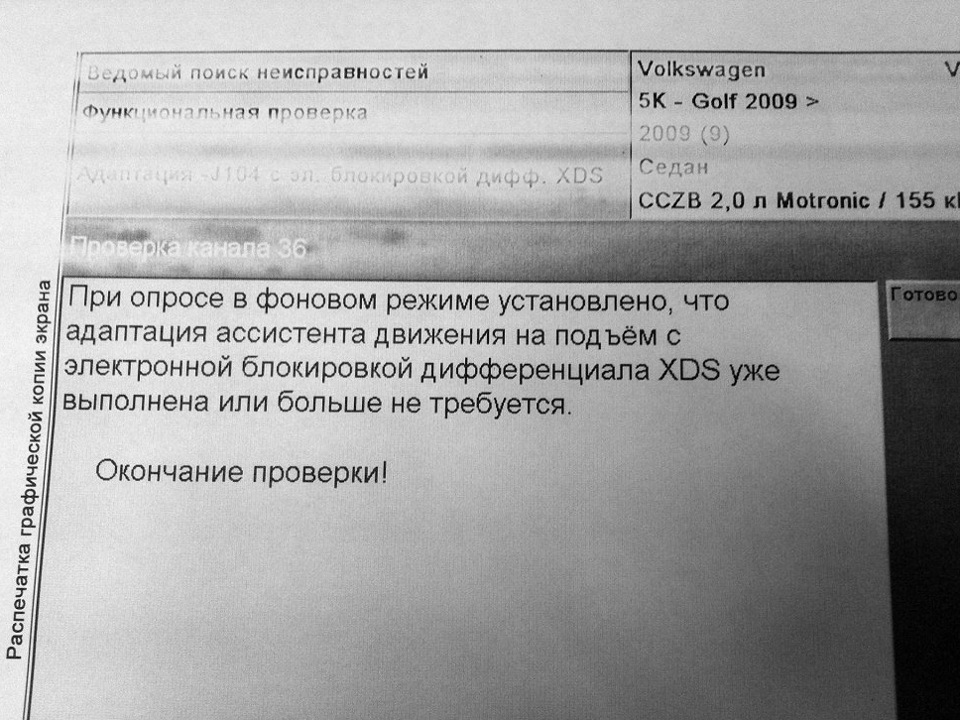

Активируем XDS- электронную систему блокировки дифференциала
Активировал XDS- электронную систему блокировки дифференциала.
Сказать что я доволен- мало! Это штука работает!
В общем классная штука!
Описание системы с пресс-релиза ВАГа:
«Спортивный характер и надежность благодаря XDS
Новый GTI стал первым автомобилем Volkswagen, в стандартную комплектацию которого входит электронная система блокировки межколесного дифференциала XDS. Она позволяет значительно увеличить тягу и управляемость. Технически XDS представляет собой расширение функций электронной системы блокировки дифференциала (EDS), входящей в состав ESP.
Как только «умная» электроника распознает значительную разгрузку колеса ведущей передней оси, движущегося по внутренней дуге поворота, гидравлика ESP целенаправленно подтормаживает это колесо для восстановления оптимальной тяги. Таким образом, XDS – это система блокировки межколесного дифференциала, позволяющая избавиться от типичной для переднеприводных автомобилей недостаточной поворачиваемости при скоростном прохождении поворотов.
Благодаря XDS управляемость становится заметно более точной и нейтральной и напоминает скорее полноприводный, чем переднеприводный автомобиль. Ханс-Йоахим Штук замечает: «XDS придает GTI при его и без того удачной концепции невероятно высокую устойчивость. А это означает больше удовольствия от управления автомобилем за счет уменьшения недостаточной поворачиваемости. Кроме того, опытный водитель может использовать гораздо более активный стиль вождения. Для обычного водителя XDS в любом случае — очень важный элемент системы безопасности, поскольку он исключает неприятные неожиданности для сидящего за рулем GTI. Снос передних колес просто невозможен».
